Датчики средней температуры

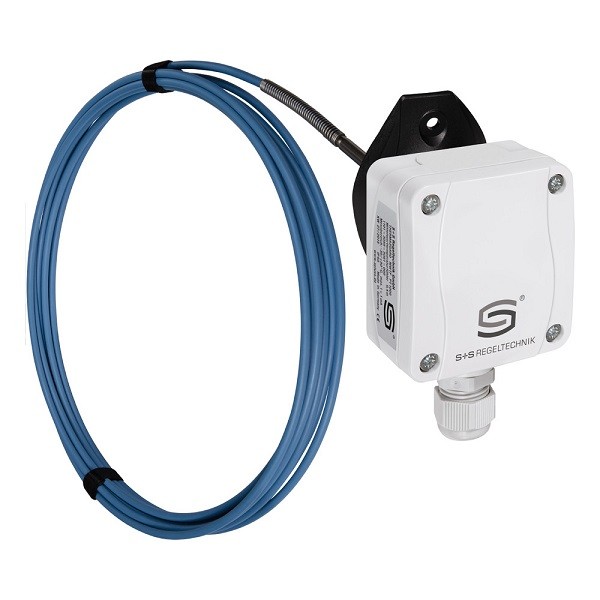

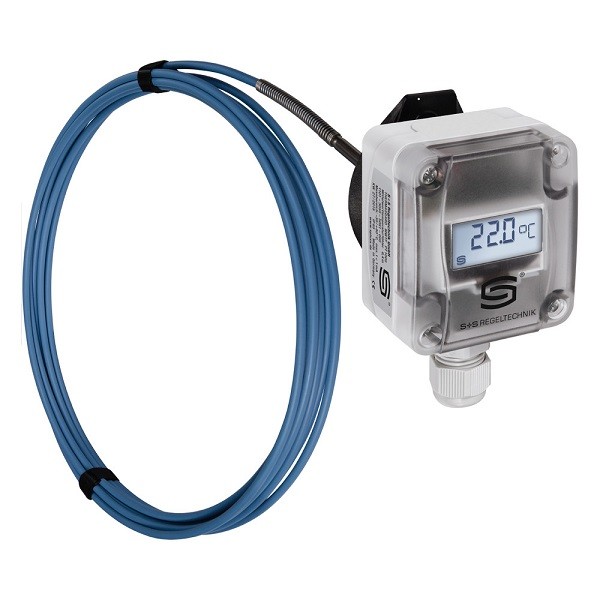

Датчики средней температуры серии THERMASGARD MWT применяются там, где одна точечная измерительная позиция не даёт достоверного результата. В крупных воздуховодах, широких вентиляционных каналах и приточных камерах температурный профиль неоднородный: у стенок воздух холоднее, в центре теплее. Стандартный канальный датчик с коротким зондом фиксирует температуру в одной точке — и эта точка может существенно отличаться от средней по сечению.

Принцип работы

Чувствительный элемент активен по всей длине гибкого зонда. Зонд из медной трубки с пластиковым покрытием прокладывается поперёк сечения воздуховода — по всему поперечному срезу или на нужном участке длины. Усреднение происходит физически: сопротивление чувствительного элемента отражает среднее значение температуры вдоль всего зонда, а не в одной точке. Дополнительной математической обработки в контроллере не требуется.

Диапазон измерения — от −30 до +80°C. Чувствительный элемент Pt100, Pt1000 или Ni1000 выбирается под конкретный вход контроллера. Датчики проходят заводскую калибровку; при эксплуатации допускается ручная юстировка нулевого смещения.

Пассивное исполнение подключается напрямую к входу контроллера. Активное — формирует стандартный аналоговый сигнал 4–20 мА или 0–10 В и совместимо с универсальным аналоговым входом без дополнительного модуля обработки.

Где применяют

• крупные приточные и вытяжные воздуховоды прямоугольного сечения с неравномерным температурным профилем
• центральные кондиционеры и вентиляционные агрегаты с широким поперечным сечением
• системы защиты калорифера от замерзания — датчик контролирует минимальную температуру по всему сечению воздуховода, а не в одной точке
