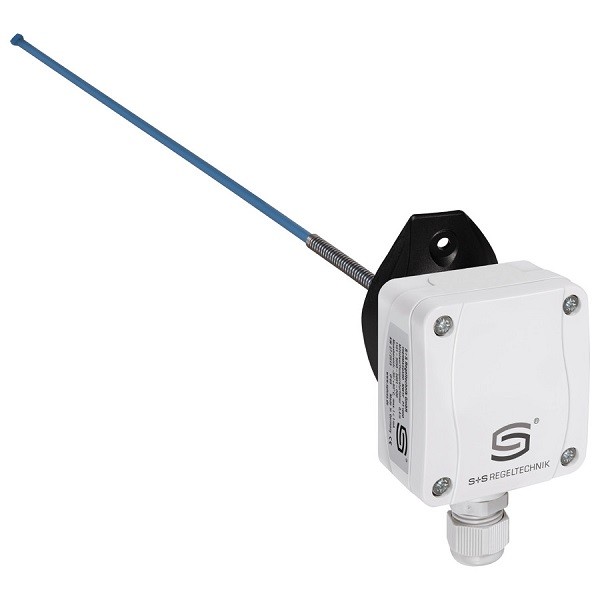

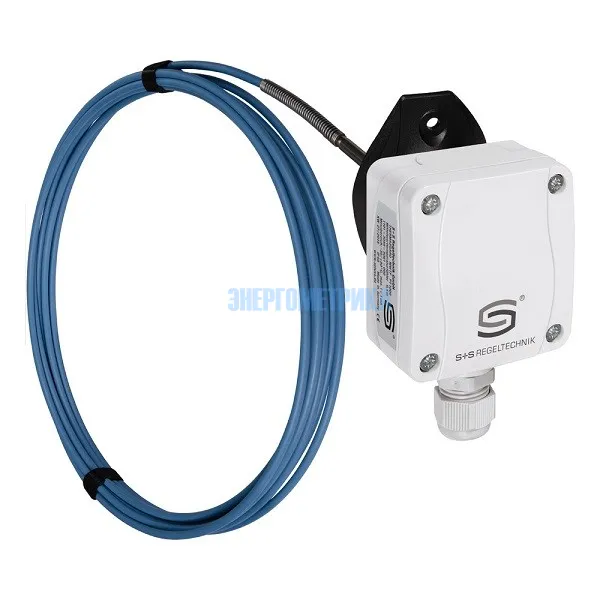

MWTF - Датчик средней температуры гибкий, с пассивным выходом
MWTF - Датчик средней температуры гибкий, с пассивным выходом
Датчик средней температуры гибкий MWTF - для измерения среднего значения температуры газообразных сред.
Термометр находит применение в вентиляционных каналах и каналах систем кондиционирования воздуха – для всего поперечного сечения или на определенном участке длины.

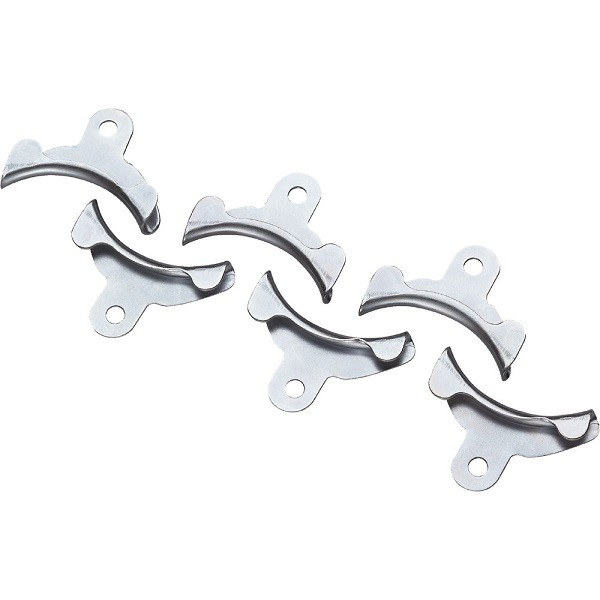

Поставляется длиной от 0,4 до 20 м, серийно комплектуется присоединительным фланцем. Для правильного монтажа гибкий щуп поставляется вместе с монтажными скобами MK-05-M.
Доступные конфигурации
| Модель | Артикул | ||
|---|---|---|---|
| THERMASGARD® MWTF Pt100 0,4m | 1101-3050-1083-000 | ||
| THERMASGARD® MWTF Pt100 3m | 1101-3050-1233-000 | ||
| THERMASGARD® MWTF Pt100 6m | 1101-3050-1263-000 | ||
| THERMASGARD® MWTF Pt1000 0,4m | 1101-3050-5081-000 | ||
| THERMASGARD® MWTF Pt1000 3m | 1101-3050-5231-000 | ||
| THERMASGARD® MWTF-SD Pt1000 3m | 1101-3050-5231-200 | ||
| THERMASGARD® MWTF Pt1000 6m | 1101-3050-5261-000 | ||
| THERMASGARD® MWTF-SD Pt1000 6m | 1101-3050-5261-200 | ||
| THERMASGARD® MWTF Ni1000 0,4m | 1101-3050-9081-000 | ||
| THERMASGARD® MWTF Ni1000 3m | 1101-3050-9231-000 | ||
| THERMASGARD® MWTF Ni1000 6m | 1101-3050-9261-000 |
Техническая документация
Параметры
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.

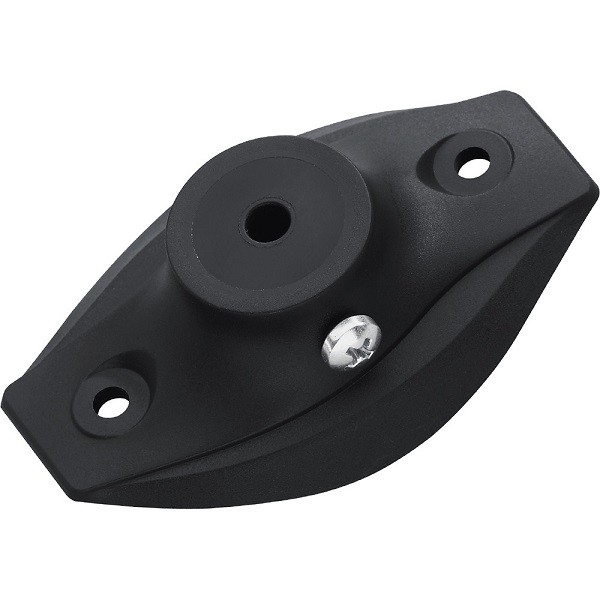

Присоединительные фланцы из пластика или металла Вы можете заказать отдельно в разделе ПРИНАДЛЕЖНОСТИ.
| Технические характеристики датчика средней температуры MWTF | |||
| Диапазон измерения: | -30...+80 °C | ||
| Выход: | пассивный PT100, PT1000, NI1000 | ||
| Тип подключения: | по двухпроводной схеме (опционально – четырехпроводное подключение) | ||
| Измерительный ток: | прибл. 1 мА (проволочный измерительный резистор) | ||
| Гильза: | высококачественная сталь, 1.4571, V4A | ||
| Материал гибкой измерительной части: | медь с пластиковым покрытием, с пружиной для защиты от перегиба | ||
| Размеры датчика и измерительной части: | Ø = 5,0 мм, значения номинальной длины NL = 0,4 м ⁄ 3 м ⁄ 6 м (опционально – до 20 м) | ||

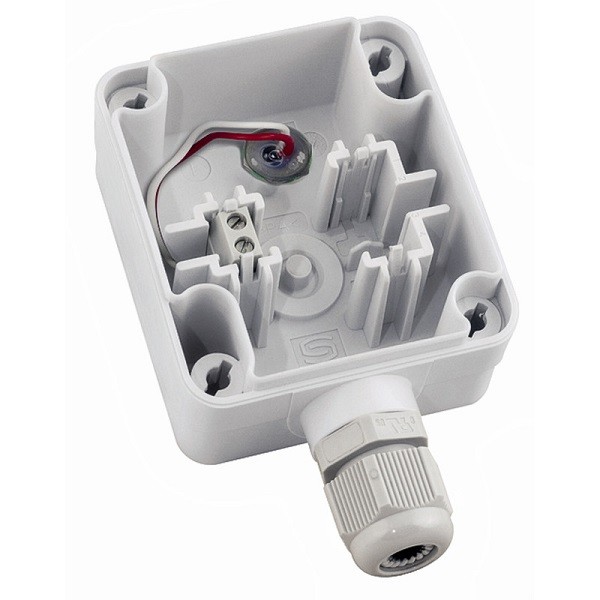

| Корпус: | пластик, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц ⁄ крестовой шлиц), цвет чистый белый аналогичен RAL 9010 | ||
| Размеры корпуса: | 72 x 64 x 37,8 мм (Tyr1) | ||
| Присоединение кабеля: | M16 x 1,5 с разгрузкой от натяжения, сменное исполнение, макс. внутренний диаметр 10,4 мм | ||
| Электрическое подключение: | 0,14-1,5 мм², по винтовым зажимам на плате | ||
| Прокладка: | минимальный радиус изгиба 35 мм, недопустимо превышение допустимых вибрационных нагрузок, ≤ ½ G | ||
| Монтаж ⁄ подключение: | при помощи присоединительного фланца, пластик (опционально – оцинкованная сталь, см. аксессуары) и монтажных скоб МK-05-М | ||
| Присоединение кабеля: | M16x1,5 с разгрузкой от натяжения, сменное исполнение, макс. Внутренний диаметр 10,4 мм | ||
| Прокладка: | минимальный радиус изгиба 35 мм, недопустимо превышение допустимых вибрационных нагрузок, ≤ ½ G | ||
| Чувствительный элемент: | активен на всей длине (измеряется среднее значение) | ||
| Электрическое подключение: | 0,14-1,5 мм², по винтовым зажимам на плате | ||
| Степень защиты: | IP65 (согласно EN 60 529) | ||
