MWTM - Датчик средней температуры измерительный, калибруемый, с активным выходом
MWTM - Датчик средней температуры измерительный, калибруемый, с активным выходом

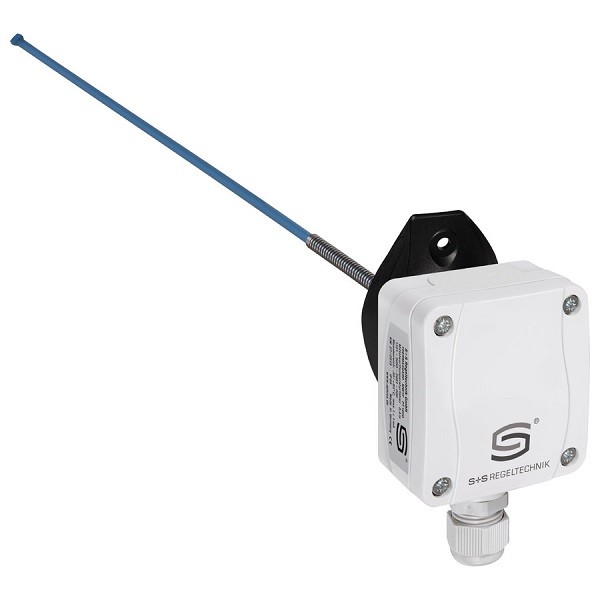

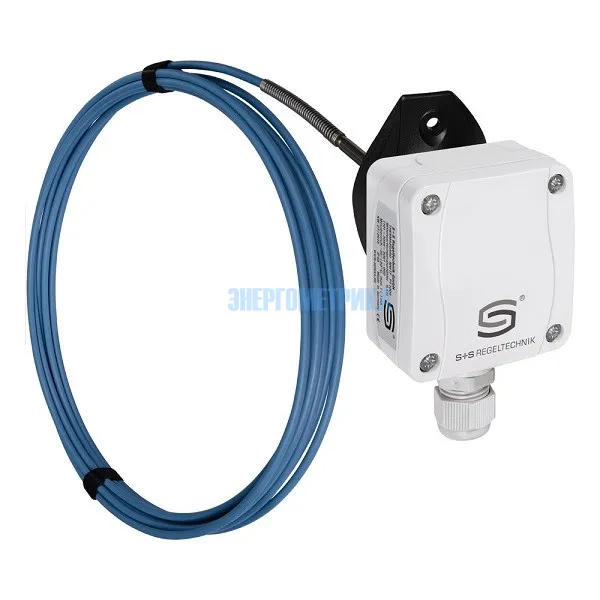

MWTM - калибруемый измерительный преобразователь средней температуры THERMASGARD® (гибкий датчик) с аналоговым выходом и гибким, активным на всей длине сенсорным прутом и защитной трубкой из меди с пластиковым покрытием (защищенное исполнение), клеммным коробчатым корпусом из пластика с высокой ударной вязкостью и с защелкивающейся крышкой.
Служит для измерения среднего значения температуры газообразных сред – например, в вентиляционных каналах и каналах систем кондиционирования воздуха – для всего поперечного сечения или на определенном участке длины. Прокладывается в форме меандра и может выполнять роль канального датчика.

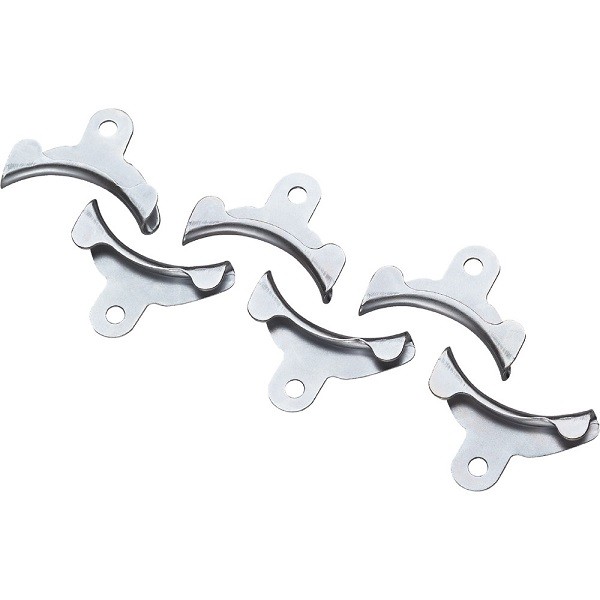

Датчики средней температуры калибруются на заводе при изготовлении. Возможна юстировка/калибровка при эксплуатации (настраиваемыми являются диапазон и положение нуля). Поставляется с длиной от 0,4 до 20 м, серийно комплектуется присоединительным фланцем; в качестве принадлежностей могут прилагаться монтажные скобы MK-05-M.
Доступные конфигурации
| Модель | Артикул | |||
|---|---|---|---|---|
| THERMASGARD® MWTM-U 0,4m | 1101-3131-0089-900 | |||
| THERMASGARD® MWTM-U 3m | 1101-3131-0239-900 | |||
| THERMASGARD® MWTM-SD-U 3m | 1101-3131-0239-90K | |||
| THERMASGARD® MWTM-U 6m | 1101-3131-0269-900 | |||
| THERMASGARD® MWTM-SD-U 6m | 1101-3131-0269-90K | |||

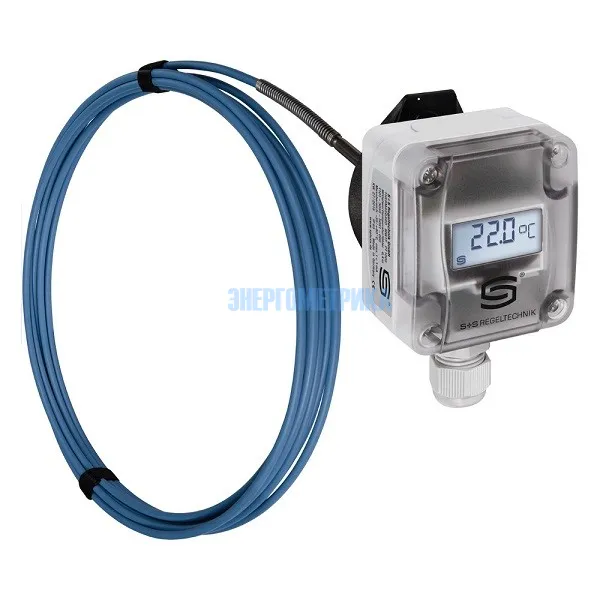

| THERMASGARD® MWTM-U 0,4m LCD | 1101-3131-1089-900 | |||
| THERMASGARD® MWTM-U 6m LCD | 1101-3131-1269-900 | |||
| THERMASGARD® MWTM-U 3m LCD | 1101-3131-2239-900 | |||
| THERMASGARD® MWTM-I 0,4m | 1101-3132-0089-900 | |||
| THERMASGARD® MWTM-I 3m | 1101-3132-0239-900 | |||
| THERMASGARD® MWTM-SD-I 3m | 1101-3132-0239-90K | |||
| THERMASGARD® MWTM-I 6m | 1101-3132-0269-900 | |||
| THERMASGARD® MWTM-SD-I 6m | 1101-3132-0269-90K | |||
| THERMASGARD® MWTM-I 0,4m LCD | 1101-3132-1089-900 | |||
| THERMASGARD® MWTM-I 3m LCD | 1101-3132-1239-900 | |||
| THERMASGARD® MWTM-I 6m LCD | 1101-3132-2269-900 |
Техническая документация
Параметры
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
Данная модель позволяет настраивать диапазоны измерения с помощью перемычек.

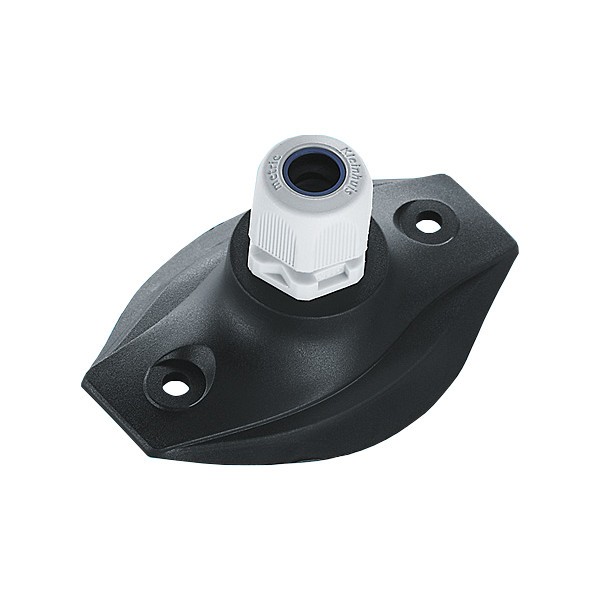

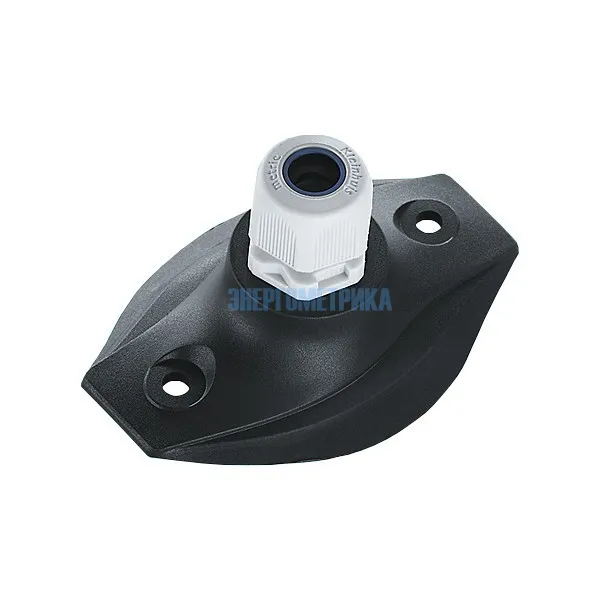

Присоединительные фланцы из пластика или металла Вы можете заказать отдельно в разделе ПРИНАДЛЕЖНОСТИ.
| MWTM - переключатели | ||||
| Диапазоны измерения (настраиваемые) |
JP1 | JP2 | JP3 | JP4 |
|
-20°C...+150°C |
•• | •• | •• | •• |
| -50°C...+50°C | oo | •• | •• | •• |
| -20°C...+80°C | •• | oo | •• | •• |
| -30°C...+60°C | oo | oo | •• | •• |
| 0°C...+40°C | •• | •• | oo | •• |
| 0°C...+50°C | oo | •• | oo | •• |
| 0°C...+100°C | •• | oo | oo | •• |
| 0°C...+150°C | oo | oo | oo | •• |
| Технические характеристики преобразователя средней температуры MWTM | |||
| Напряжение питания: | U выход 0-10 В: 24 В перем. ⁄ пост. тока ± 10 %; I выход 4...20 мА: 15-36 В пост. тока (зависит от нагрузки) |
||
| Потребляемая мощность: | 1,0 ВА ⁄ 24 В пост. тока; <2,2 ВА ⁄ 24 В перем. тока | ||
| Чувствительный элемент: | Pt1000, DIN EN 60751, класс Б | ||
| Диапазоны измерения: | переключение между 8 диапазонами измерения | ||
| Выход: | 0-10 В или 4...20 мA | ||
| Температура окружающей среды: | -30...+70 °C (измерительный преобразователь) | ||
| Тип подключения: | по двух- или трехпроводной схеме | ||
| Гильза: | высококачественная сталь, 1.4571, V4A | ||
| Материал гибкой измерительной части: | медь с пластиковым покрытием, с пружиной для защиты от перегиба | ||
| Размеры датчика и измерительной части: | Ø = 5,0 мм, номинальная длина NL = 3 м ⁄ 6 м | ||
| Активная длина: | активен по всей длине | ||
| Корпус: | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц ⁄ крестовой шлиц), цвет – транспортный белый (аналогичен RAL 9016) | ||
| Размеры корпуса: | 72 x 64 x 37,8 мм (Tyr1) | ||
| Присоединение кабеля: | M16 x 1,5 с разгрузкой от натяжения, сменное исполнение, макс. Внутренний диаметр 10,4 мм | ||
| Прокладка: | минимальный радиус изгиба 35 мм, недопустимо превышение допустимых вибрационных нагрузок, ≤ ½ G | ||
| Монтаж /подключение: | при помощи присоединительного фланца, пластик (опционально – оцинкованная сталь, см. Принадлежности) и монтажных скоб МK-05-М | ||
| Присоединительная головка: | Б-образной формы, алюминий, цвет белый алюминий аналогичен RAL 9006, М20x1,5 | ||
| Электрическое подключение: | 0,14-1,5 мм², по винтовым зажимам | ||
| Допустимая относительная влажность воздуха: | 95% отн. вл. | ||
| Степень защиты: | IP65 (согласно EN 60 529) | ||
