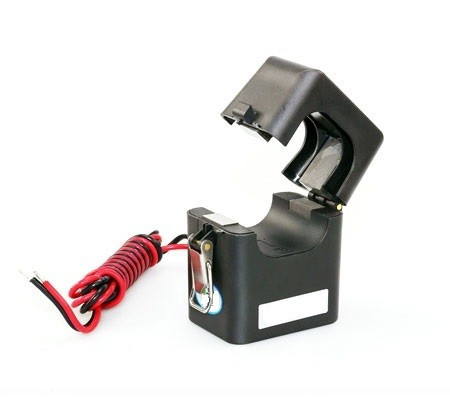

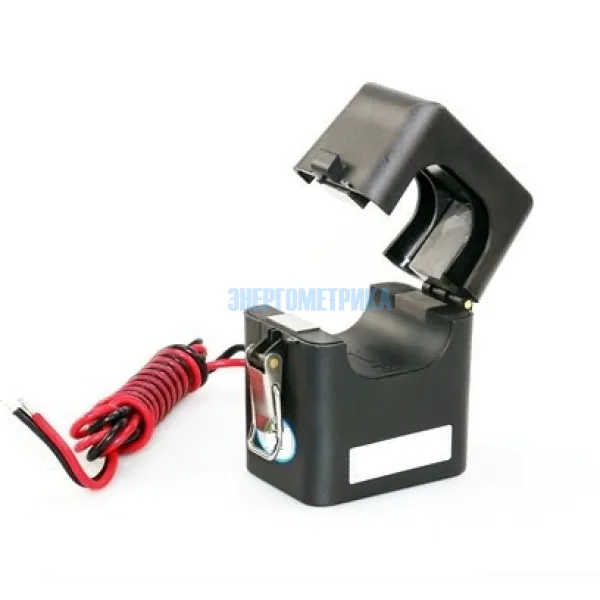

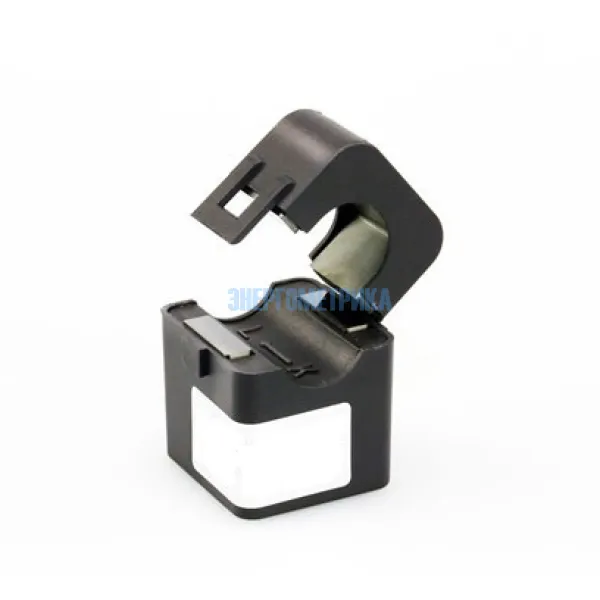

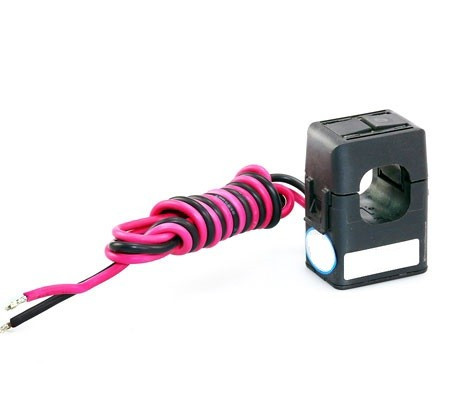

TTC-SCT-T36 - Трансформатор тока разъемный 250/5А
TTC-SCT-T36 - Трансформатор тока разъемный 250/5А
Разъемный трансформатор тока серии TTC-SCT-T36 250/5А прост и удобнен в использовании. Трансформаторы тока с разъемным сердечником TTC-SCT-T36 250/5А идеально подходят для монтажа на уже подключенную существующую систему учета без отключения кабелей и шин.
Основными преимуществами разъемного трансформатора тока TTC-SCT-T36 250/5А являются компактный размер и низкая стоимость.
Технические характеристики:
- Номинальный первичный ток 250 А;
- Номинальный вторичный ток: 5А;
- Номинальный выходной сигнал: 0.333В (на заказ выполняется под требуемый выходной сигнал);
- Напряжение изоляции: 600 В AC;
- Максимальное первичное напряжение: 5000 В AC;
- Рабочая температура -15...+60 С;
- Частотный диапазон: 50 Гц.
Применение:
- Многофункциональные измерители параметров тока, мощности и энергии (электрические счетчики);
- Стрелочные измерители параметров тока, мощности и энергии (амперметры, вольтметры);
- Регуляторы и компенсаторы реактивной мощности;
- Фильтры активной мощности;
- Регистраторы данных;
- Анализаторы качества электроэнергии и др.
Параметры
Для формирования стоимости требуется указать код заказа согласно кодировочной таблице:
| TTC-SCT - Трансформаторы тока с разъемным сердечником | ||||
| Модель | Размер внутреннего отверстия | Первичный ток | Вторичный сигнал | Класс точности |
| TTC-SCT-T16 | 16 мм | 50...100 А | 0,333 В; 1А; 5А | 0.5, 1.0 |
| TTC-SCT-T24 | 24 мм | 100...300 А | 0,333 В; 1А; 5А | 0.5, 1.0 |
| TTC-SCT-T36 | 36 мм | 200...600 А | 0,333 В; 1А; 5А | 0.5, 1.0 |
| TTC-SCT-T50 | 50 мм | 200...1000 А | 0,333 В; 1А; 5А | 0.5, 1.0 |
| Габаритные размеры (мм) трансформаторов тока TTC-SCT с выходным сигналом 5А/1А | ||||
| Модель | L, мм | W, мм | H, мм | O, мм |
| TTC-SCT-T16 | 45 | 40,5 | 65 | 16 |
| TTC-SCT-T24 | 35 | 46 | 65,4 | 24 |
| TTC-SCT-T36 | 41.4 | 57,5 | 85,2 | 36 |
| TTC-SCT-T50 | 60 | 58,2 | 120 | 50 |
 |
||||
| TTC-SCT - Трансформаторы тока с разъемным сердечником | ||
| Модель | Соотношение первичного и вторичного токов, А |
Класс точности |
| TTC-SCT-T16 | 50/5 | 0,5...1,0 |
| 75/5 | 0,5...1,0 | |
| 100/5 | 0,5...1,0 | |
| 120/5 | 0,5...1,0 | |
| TTC-SCT-T24 | 100/5 | 0,5...1,0 |
| 150/5 | 0,5...1,0 | |
| 200/5 | 0,5...1,0 | |
| 250/5 | 0,5...1,0 | |
| 300/5 | 0,5...1,0 | |
| TTC-SCT-T36 | 200/5 | 0,5...1,0 |
| 250/5 | 0,5...1,0 | |
| 300/5 | 0,5...1,0 | |
| 400/5 | 0,5...1,0 | |
| 600/5 | 0,5...1,0 | |
| TTC-SCT-T50 | 200/5 | 1,0 |
| 300/5 | 0,5 | |
| 400/5 | 0,5 | |
| 500/5 | 0,5 | |
| 600/5 | 0,5 | |
| 800/5 | 0,2...0,5 | |
| 1000/5 | 0,2...0,5 | |
| TTC-SCT-T24 | 100/1 | 0,5...1,0 |
| 150/1 | 0,5...3,0 | |
| 200/1 | 0,5...3,0 | |
| 250/1 | 0,5...3,0 | |
| 300/1 | 0,5...3,0 | |
| TTC-SCT-T36 | 200/1 | 0,5...1,0 |
| 250/1 | 0,5...1,0 | |
| 300/1 | 0,5...1,0 | |
| 400/1 | 0,5...1,0 | |
| 600/1 | 0,5...1,0 | |
| TTC-SCT-T50 | 200/1 | 1,0 |
| 300/1 | 0,5 | |
| 400/1 | 0,5 | |
| 500/1 | 0,5 | |
| 600/1 | 0,5 | |
| 800/1 | 0,2...0,5 | |
| 1000/1 | 0,2...0,5 | |
