Разъемные трансформаторы тока

Разъёмные трансформаторы тока предназначены для подключения счётчиков, многофункциональных измерителей, амперметров и регуляторов реактивной мощности в распределительных сетях 0,4 кВ. Разъёмная конструкция сердечника позволяет надеть трансформатор на действующий кабель или шину без разрыва цепи — нагрузку отключать не нужно. Это единственное практичное решение при дооснащении существующих щитов, когда плановое отключение либо невозможно, либо сопряжено с высокими затратами.

Серии и их отличия

В каталоге представлено несколько серий для разных условий установки и диапазонов тока.

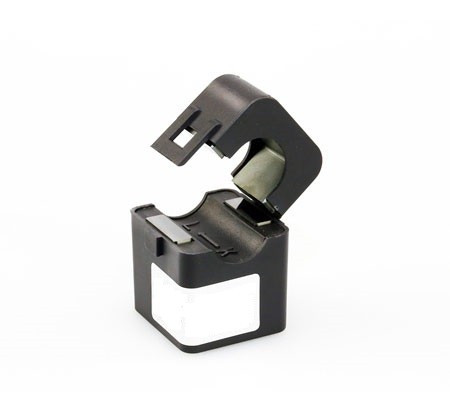

TTC-SCT — основная щитовая серия. Первичный ток от 50 до 1000 А, вторичный 5 А / 1 А. Номинальный выходной сигнал 0,333 В; по заказу выполняется под любой требуемый выходной сигнал. Максимальное первичное напряжение на изолированном проводнике — 5000 В AC. Частотный диапазон 50–400 Гц, рабочая температура −15…+60°С. Стандартная длина кабеля в комплекте 2,5 м.

TTC-DB — серия с расширенным диапазоном первичного тока: от 5 до 5000 А. Вторичный ток 1 А / 5 А. Испытательное напряжение вторичной цепи — 3 кВ AC в течение 1 минуты. Подходит для объектов с высокими токами нагрузки, где TTC-SCT по диапазону не подходит.

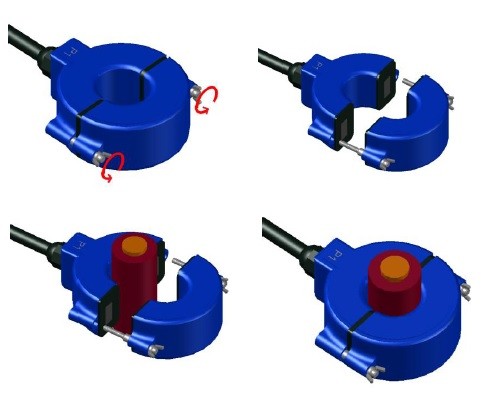

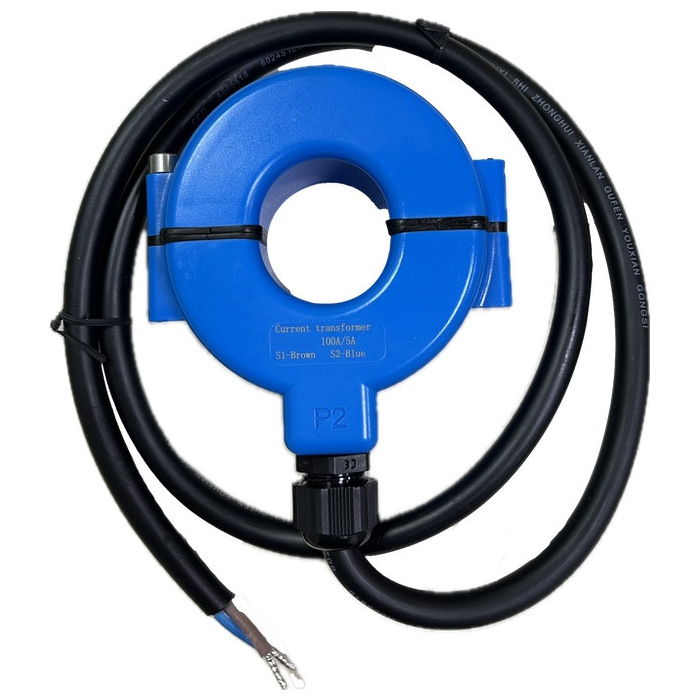

TTC-F20, TTC-F36, TTC-F60 — трансформаторы наружной установки с сердечником из специальной стали. Рассчитаны на открытый воздух и предназначены для установки на воздушные силовые линии или кабель, а также на заземляющие потенциальные проводники. Цифра в обозначении соответствует диаметру окна под проводник в миллиметрах.

TTC-EM30 — ещё одно исполнение для наружной установки на воздушные линии или кабель.

TTC-SCT-PT — разъёмный трансформатор для специальных применений; уточняется по запросу.

С какими приборами совместимы

Разъёмные трансформаторы тока из этого раздела используются совместно с:

• многофункциональными счётчиками и измерителями мощности
• многоканальными системами учёта (расстояние от прибора до трансформатора — до 100–150 м при кабеле 1 А)
• амперметрами и стрелочными измерителями
• регуляторами реактивной мощности
• анализаторами качества электроэнергии, в том числе в переносном режиме

Как выбирать

Два параметра определяют выбор трансформатора: диапазон первичного тока и длина кабельной линии до прибора. Трансформаторы с вторичным током 1 А предпочтительны при длинных линиях — потери в кабеле при 1 А примерно в 25 раз ниже, чем при 5 А. Для открытого воздуха нужны серии F; для щитового монтажа в помещении достаточно TTC-SCT или TTC-DB.
