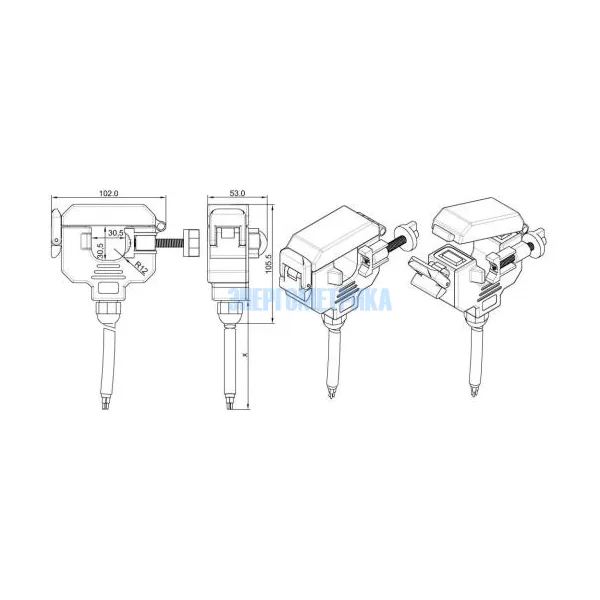

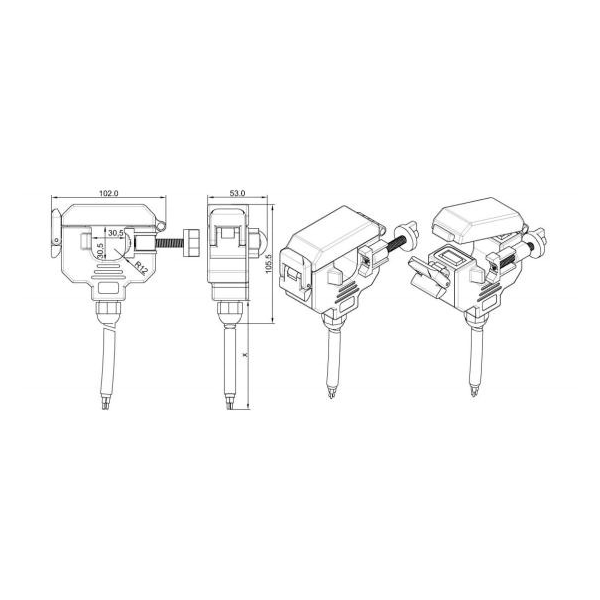

TTC-EM30 - Разъемный трансформатор тока наружной установки
TTC-EM30 - Разъемный трансформатор тока наружной установки
Разъемные трансформаторы серии TTC-EM30 в основном используется для установки на воздушние силовые линии или кабель.
Особенности:
- Для наружного использования;
- Степень защиты: IP67;
- Кабель: с диаметром до 30 мм;
- Первичный ток: 100-500 А;
- Вторичный ток: 5 А / 1 А;
- Стандартная длина кабеля - 1м;
- Напряжение: 0,66/0,72 кВ;
- Выдерживаемое напряжение: 3 кВ/1 мА/1 мин;
- Номинальная частота: 50/60 Гц;
- Рабочая температура: -40℃~70℃;
- Рабочая влажность: ≤95%
- IEC 61869-1:2009, IEC 61869-1:2012;
- Сертификация CE: Соответствует EN 61869-1 и EN61869-2 для директивы по низкому напряжению;
- Соответствует EN 61000-6-3 и EN IEC 61000-6-1 для электромагнитной совместимости.
Параметры
| Разъемный трансформатор тока наружной установки TTC-EM30 | |||||
| Первичный ток, А | Точность | Нагрузка, ВА | Первичный ток, А | Точность | Нагрузка, ВА |
| 100/5 | 3.0 | 1.5 | 150/1 | 3.0 | 1.5 |
| 200/5 | 3.0 | 2.5 | 200/1 | 3.0 | 2.5 |
| 250/5 | 1.0 | 2.5 | 250/1 | 1.0 | 2.5 |
| 300/5 | 1.0 | 2.5 | 300/1 | 1.0 | 2.5 |
| 400/5 | 1.0 | 2.5 | 400/1 | 1.0 | 2.5 |
| 500/5 | 0.5 | 2.5 | 500/1 | 0.5 | 2.5 |
