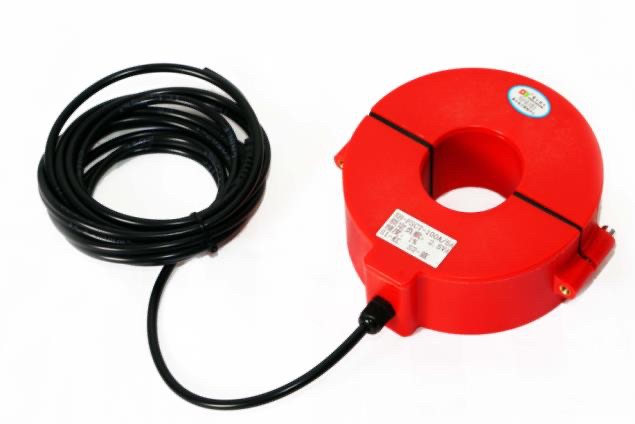

TTC-F60 - Разъемный трансформатор тока наружной установки
TTC-F60 - Разъемный трансформатор тока наружной установки

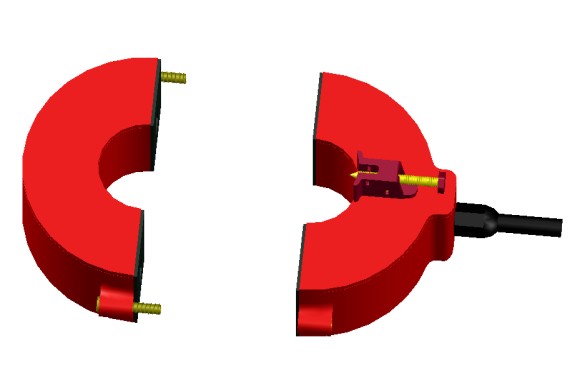

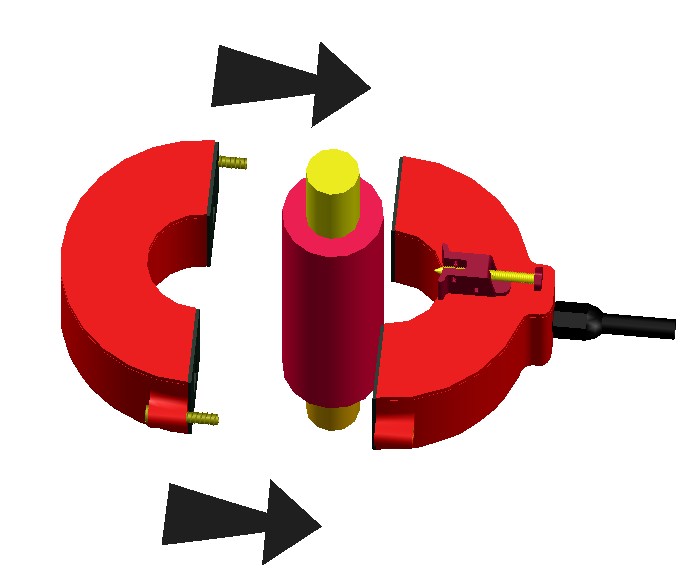

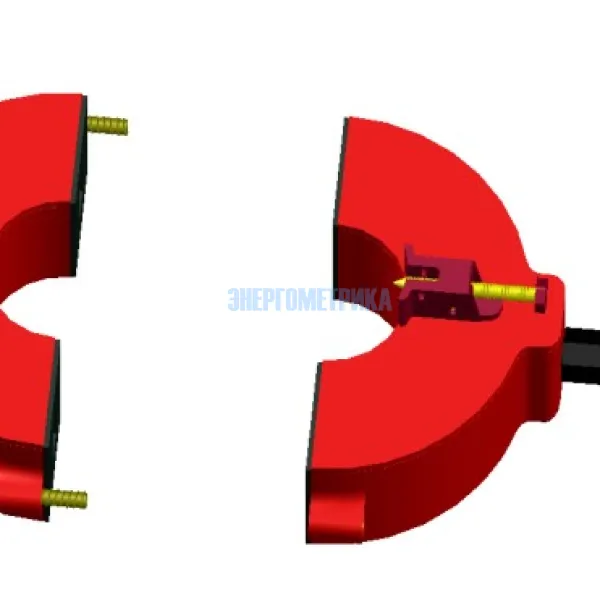

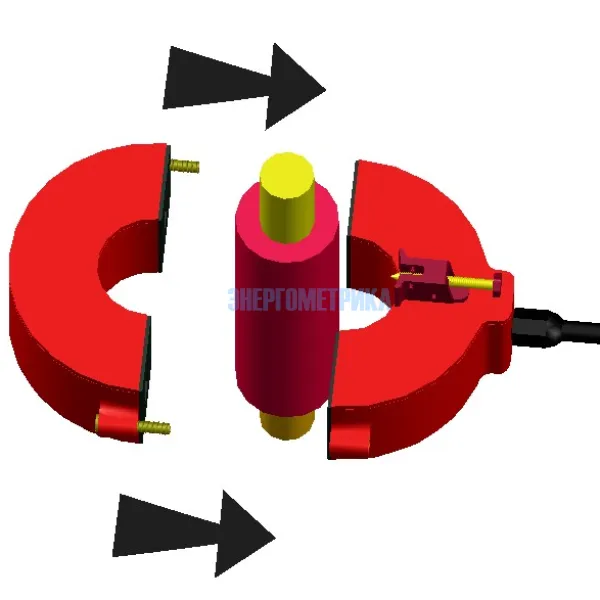

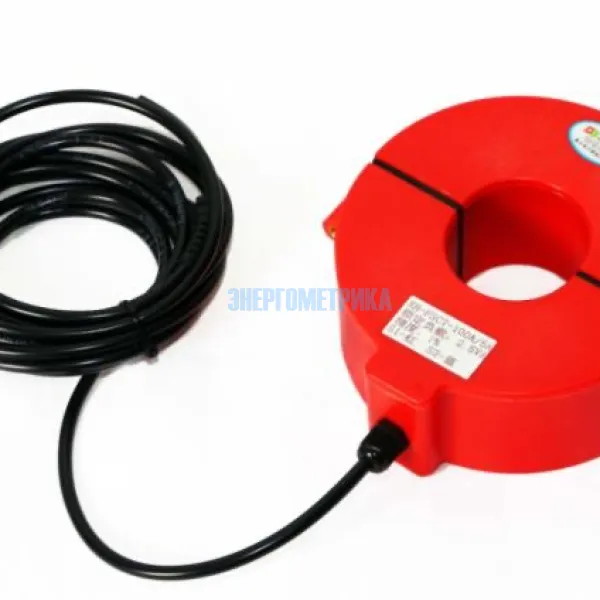

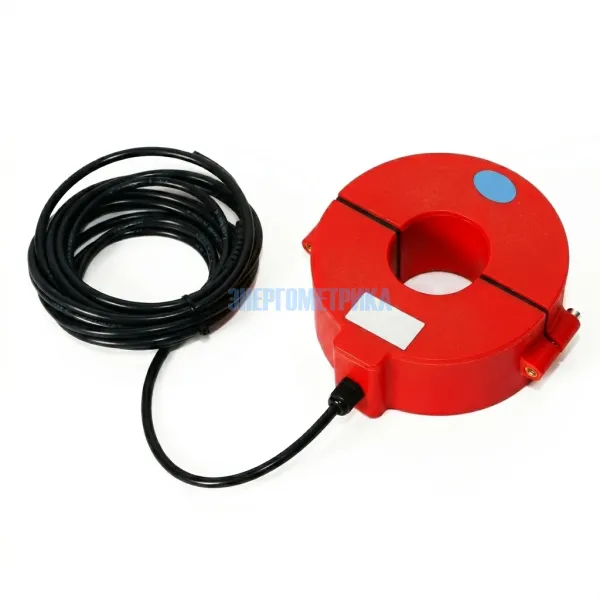

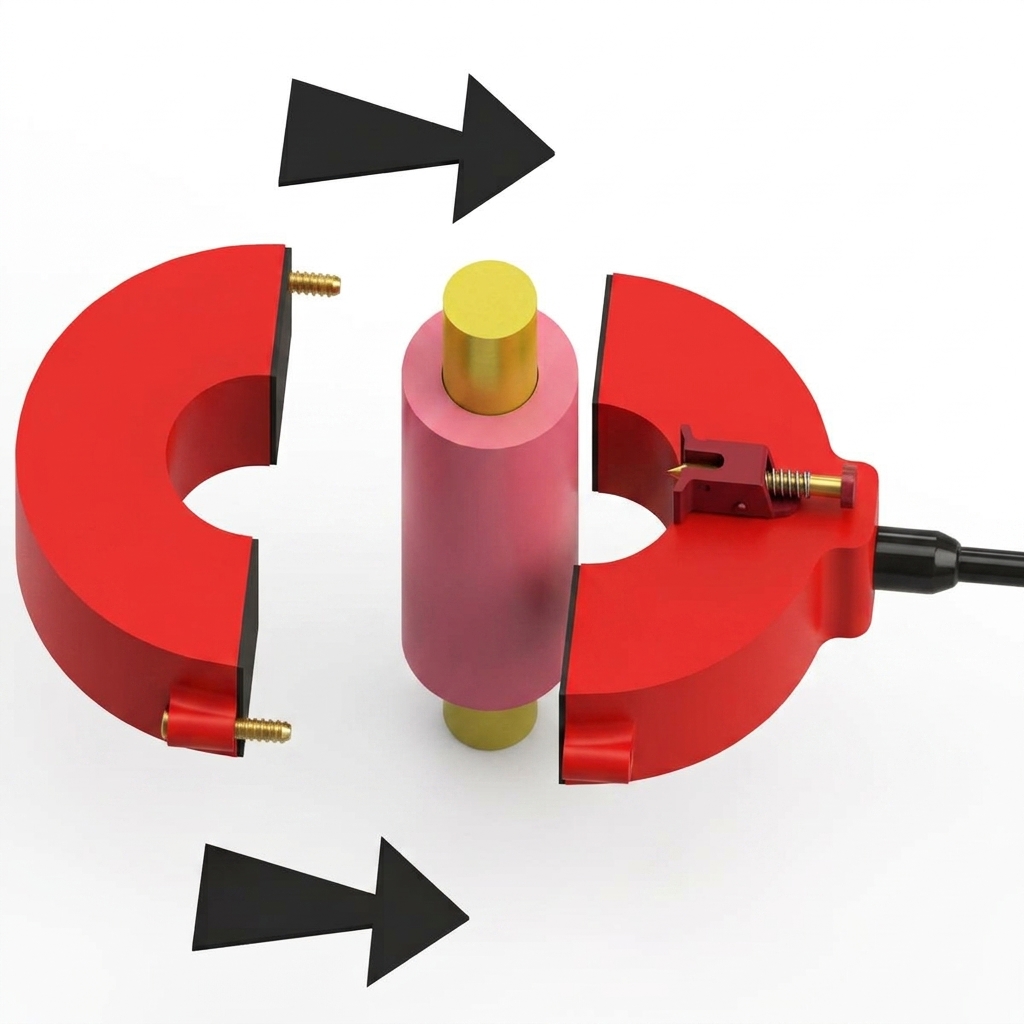

TTC-F60 - Разъемный трансформатор тока наружной установки выполнен с сердечником из специальной стали и предназначен для использования на открытом воздухе. Кроме того, он предназначен для легкой установки на заземляющие потенциальные проводники.
Особенности:
- Размер окна: 60 мм,
- Условия эксплуатации: на улице,
- Точность: 0,5-1%,
- Рейтинг факторов безопасности: <10,
- Номинальная частота: 50 Гц или 60 Гц,
- Номинальный вторичный ток: 5А или 1А,
- Частота вторичной обмотки питания: 3 кВ / 1 мин.
Параметры
Применение:
- Мониторинг энергопотребления, качества электроэнергии,
- Электроинструмент и измерительный прибор,
- Распределенные измерительные системы,
- Защита микрокомпьютера.
| Модель разъемного трансформатора тока наружной установки |
TTC-F60 |

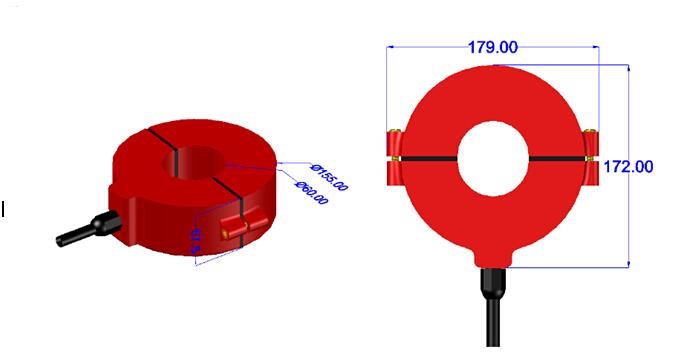

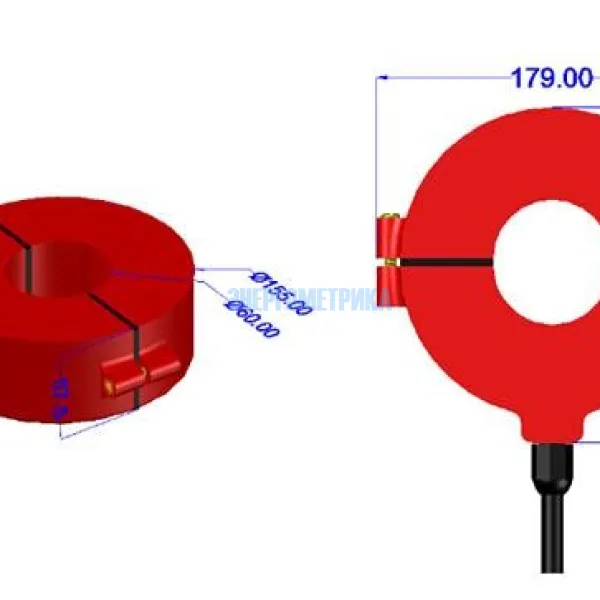

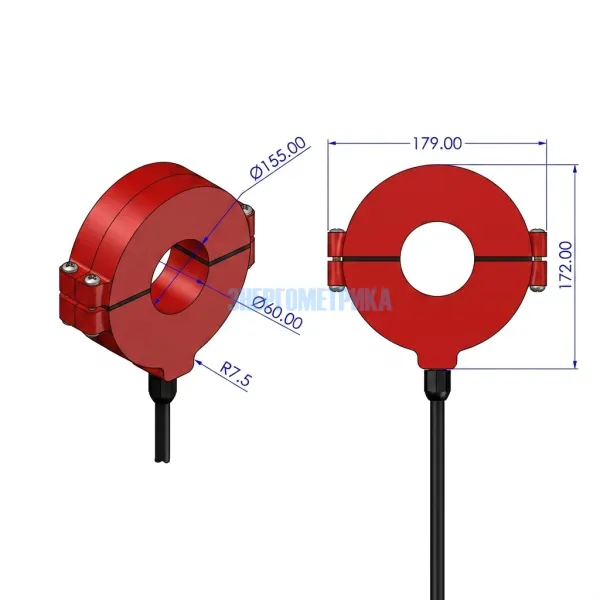

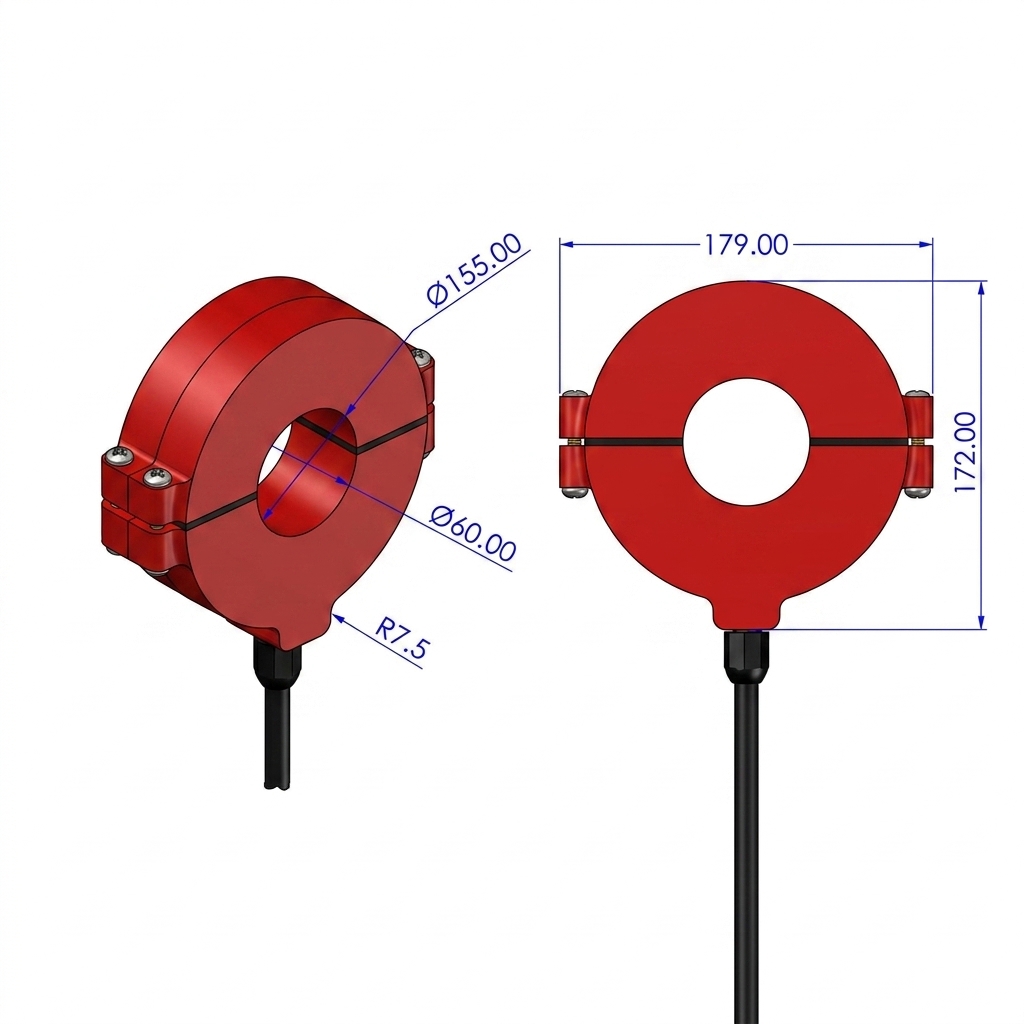

| Размер окна | 60 мм |
| Номинальный первичный ток | 100-3000 A |
| Выходной сигнал |
5 A/1 A |
| Защита |
IP 67 |
| Нагрузка | 1.5 Вт –5 Вт |
| Максимальный ток | 5000 A |
| Класс точности | 0.5, 1.0 |
| Максимальное напряжение |
0.66/0.72 кВ |
| Провода | 2 * 2,5 мм2 |
| Прочность изоляции | 3кВAC/мин |
| Сопротивление изоляции | DC 500В/100MΩ |
| Номинальная частота | 50-60 Гц |
| Рабочая температура | -25℃~70℃ |
| Температура хранения | -30℃~80℃ |
Вам может быть интересно
Разъемные трансформаторы LCTS могут иметь внутренние размеры окна:
Разъемный трансформатор тока серии TTC-SCT-T36 250/5А прост и удобнен в использовании. Трансформаторы тока с разъемным сердечником TTC-SCT-T36 250/5А идеально подходят для монтажа на уже подключенную существующую систему учета без отключения кабелей и шин.
Разъемные трансформаторы серии TTC-F20 в основном используется для установки на воздушние силовые линии или кабель.
TTC-F36 - Разъемный трансформатор тока наружной установки выполнен с сердечником из специальной стали и предназначен для использования на открытом воздухе. Кроме того, он предназначен для легкой установки на заземляющие потенциальные проводники.

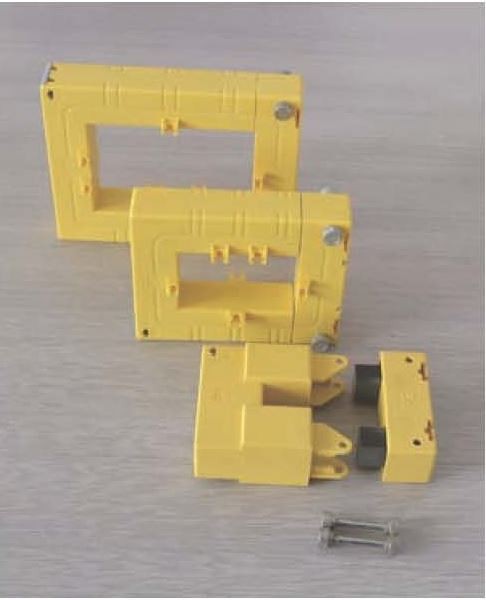

Трансформаторы тока с разъемным сердечником серии TTC-DB отличаются более низкой ценой и поставляются со склада или под заказ с небольшим сроком поставки. Для подключения разъемного трансформатора тока не требуется разъединение кабеля или шины цепи, что значительно облегчает монтаж.
