TTC-F36 - Разъемный трансформатор тока наружной установки
TTC-F36 - Разъемный трансформатор тока наружной установки
.jpg)

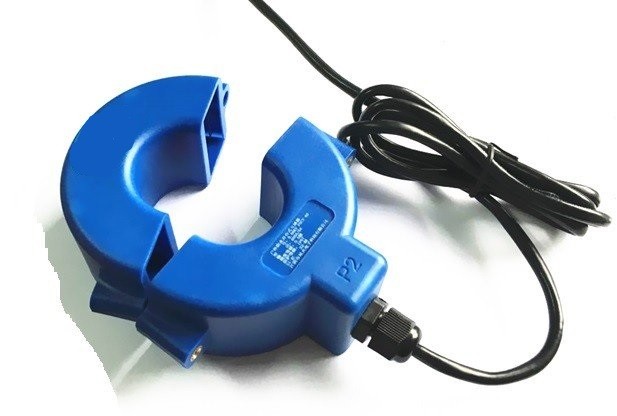

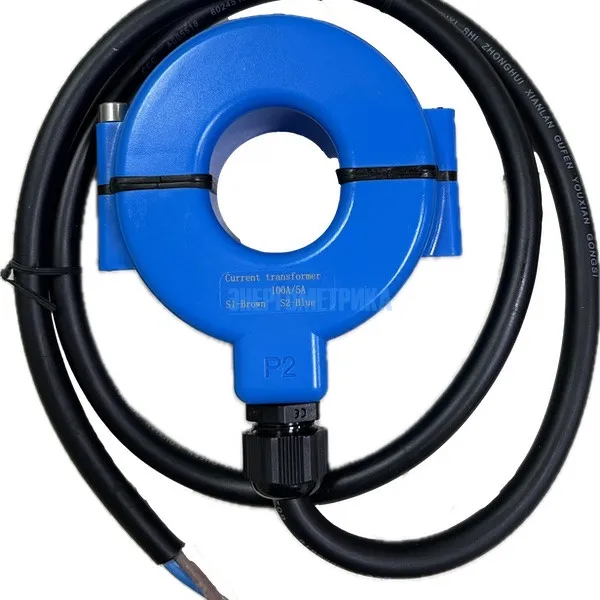

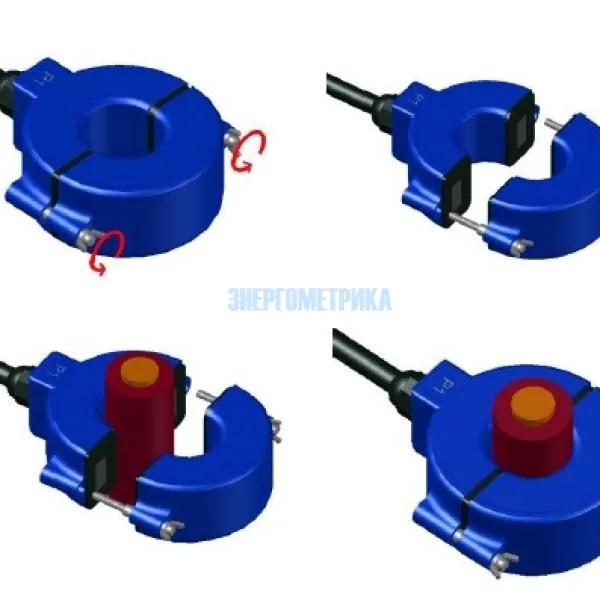

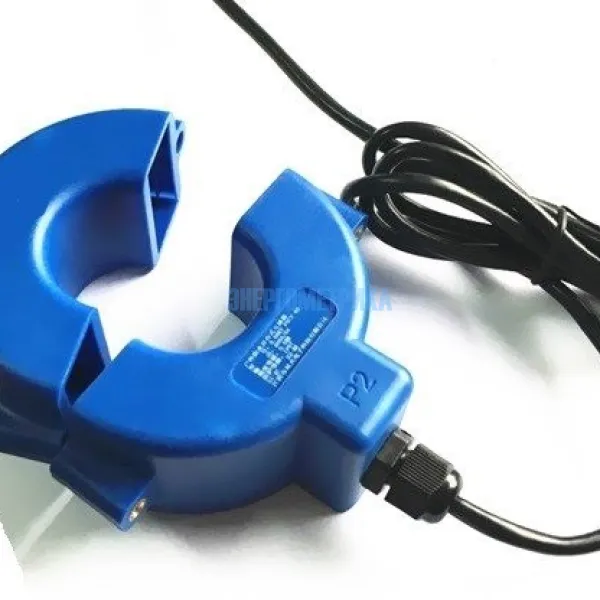

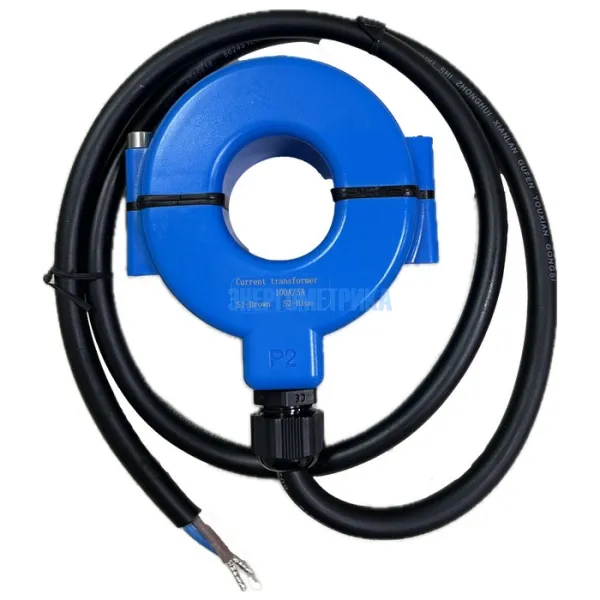

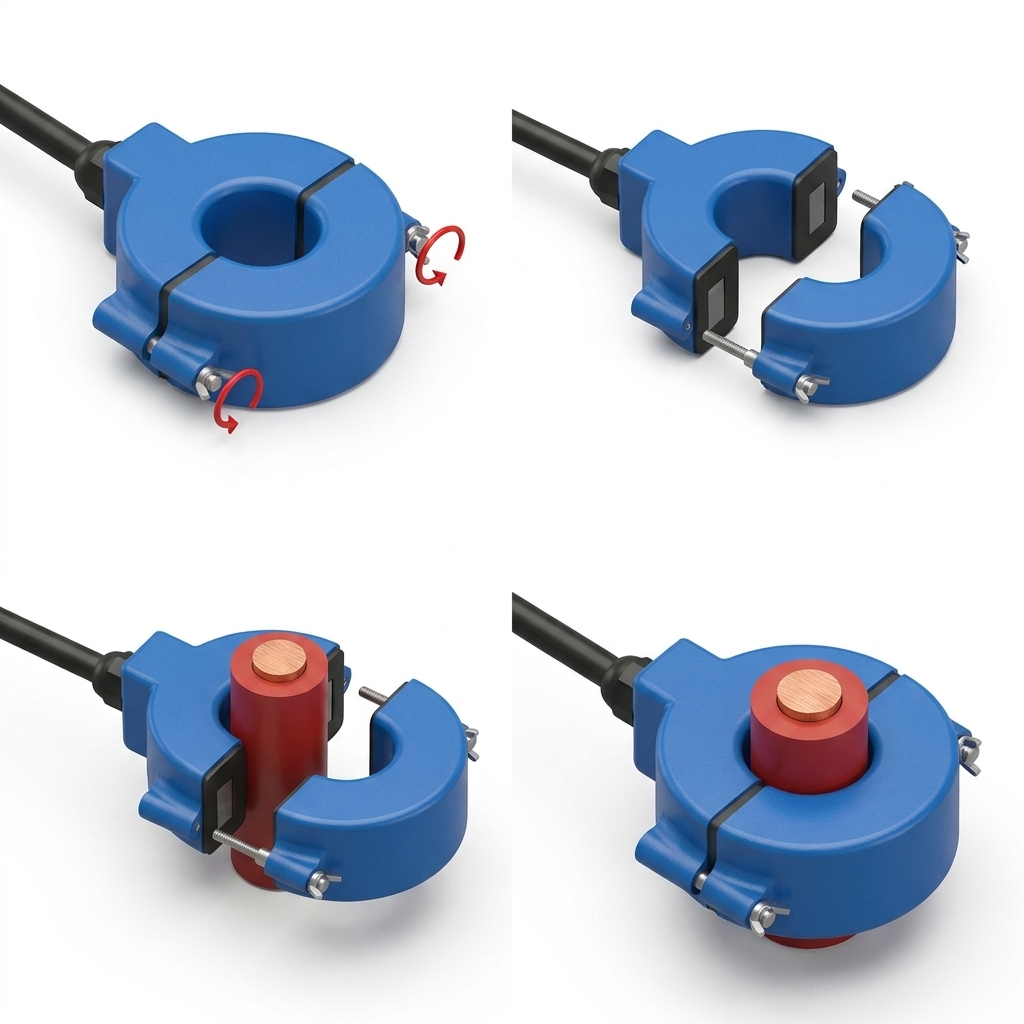

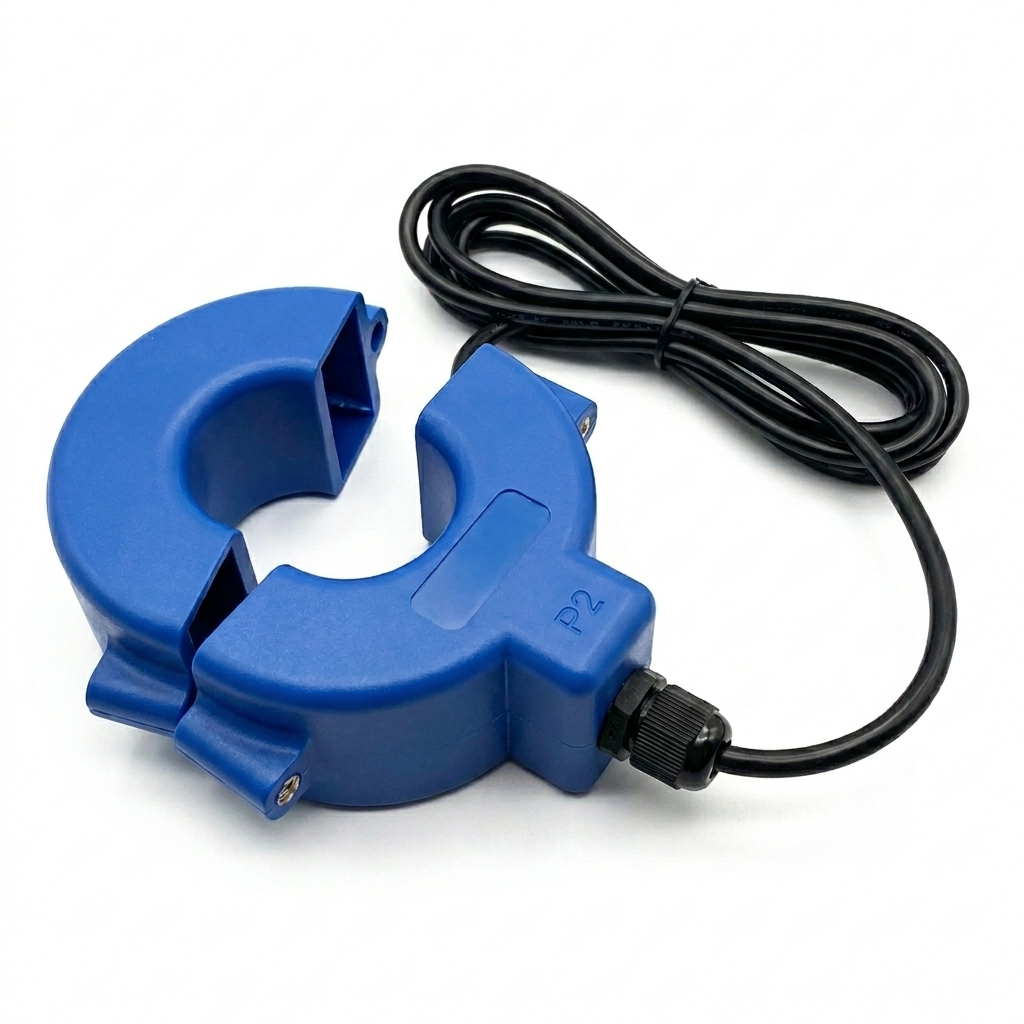

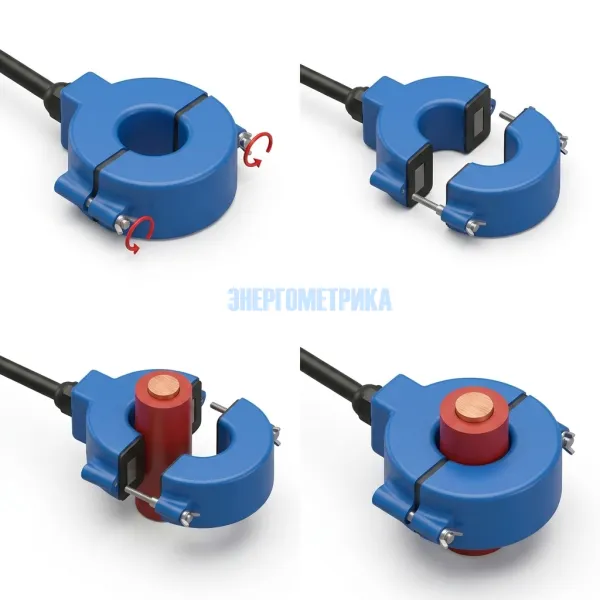

TTC-F36 - Разъемный трансформатор тока наружной установки выполнен с сердечником из специальной стали и предназначен для использования на открытом воздухе. Кроме того, он предназначен для легкой установки на заземляющие потенциальные проводники.
Особенности:
- Размер окна: 36 мм,
- Для применения на улице,
- Изоляционная среда: общие изоляционные материалы,
- Точность: 0,5-1%,
- Рейтинг факторов безопасности: <10,
- Номинальная частота: 50 Гц,
- Номинальный вторичный ток: 5A или 1A.
Техническая документация
Параметры
Применение:
- Мониторинг качества электроэнергии,
- Электроинструмент и измерительный прибор,
- Распределенные измерительные системы,
- Измерение тока электропитания ниже 10 кВ.
| Модель разъемного трансформатора тока наружной установки |
TTC-F36 |

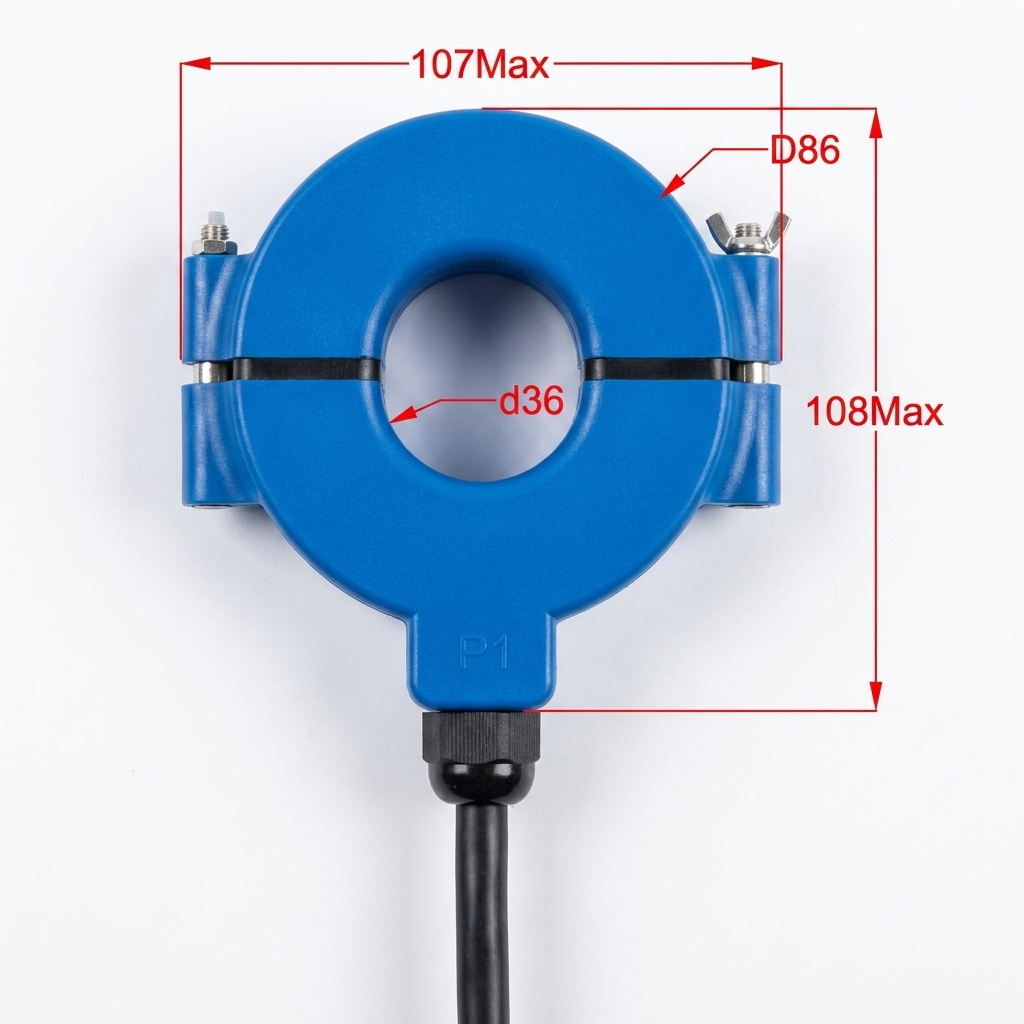

| Размер окна | 36 мм |
| Номинальный первичный ток | 100А, 200А, 300А, 400А, 500А, 600 A |
| Номинальная мощность | 5 A/1 A |
| Рейтинг IP | IP 67 |
| Нагрузка | 1.5 Вт –5 Вт |
| Максимальный ток | 600 A |
| Класс точности | 0.5, 1.0 |
| Максимальное напряжение |
0.66/0.72 Kв |
| Провода | 2 * 2,5 мм2 |
| Прочность изоляции | 3KVac/min |
| Сопротивление изоляции | DC 500В/100MΩ |
| Номинальная частота | 50-400 Гц |
| Рабочая температура | -25℃~70℃ |
| Температура хранения | -30℃~80℃ |
