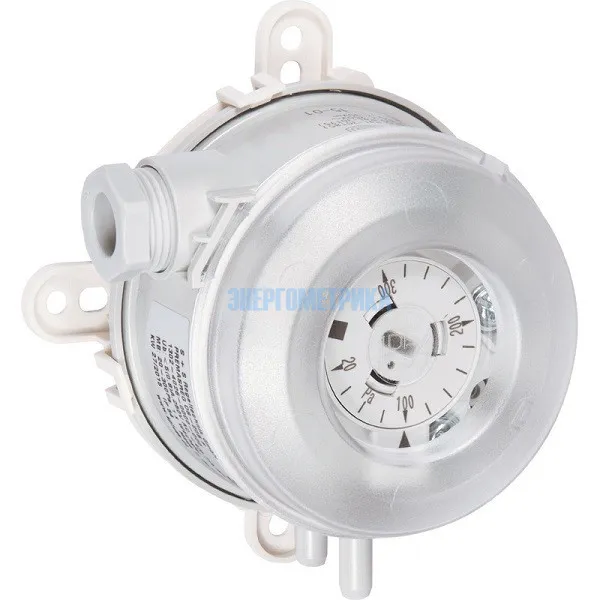

DS2 - Реле перепада давления воздуха
Механическое дифференциальное реле давления или реле контроля давления PREMASREG® DS2 имеет пластиковое основание с четырьмя отверстиями, пригодно для контроля избыточного давления, разности давлений и разрежения в чистом воздухе, газообразных, неагрессивных средах в воздушных каналах, в устройствах подвода и отвода воздуха.
Может применяться в качестве реле контроля потока, дифференциального реле давления, реле контроля давления для контроля потока в электрических отопительных батареях, для контроля состояния клиновых ремней и фильтров, в качестве предохранителя недостаточного давления воздуха, для контроля вентиляторов, вентиляционных заслонок или в качестве предельного регулятора.
Настройка порога переключения производится по расположенной внутри прецизионной шкале.

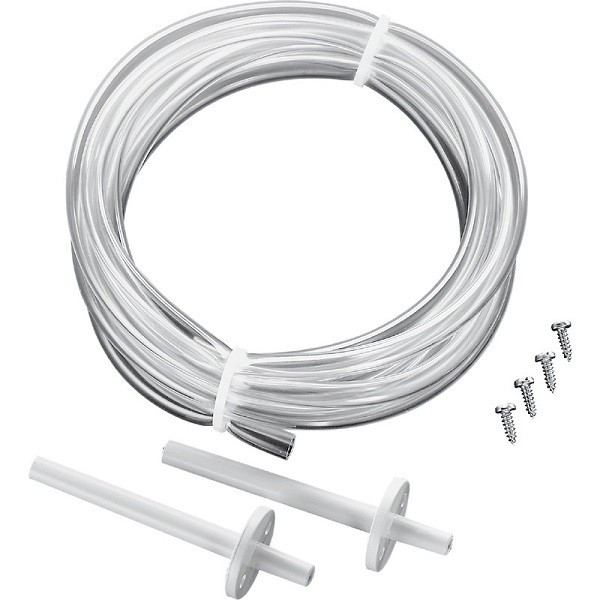

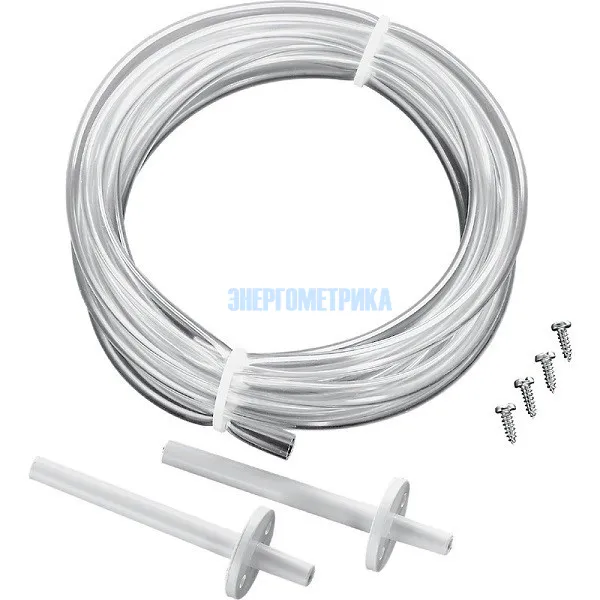

Реле давления DS2 поставляется с комплектом соединительных деталей ASD-06 (соединительный шланг длиной 2м, два соединительных ниппеля, винты).
Доступные конфигурации
| Модель | Артикул | ||
|---|---|---|---|
| PREMASREG® DS-205 B | 1302-4022-0000-000 | ||
| PREMASREG® DS-205 B | 1302-4022-1000-M40 | ||
| PREMASREG® DS-205 F | 1302-4026-0000-000 | ||
| PREMASREG® DS-205 F | 1302-4026-1000-M40 | ||
| PREMASREG® DS-205 D | 1302-4027-0000-000 | ||
| PREMASREG® DS-205 D | 1302-4027-1000-M40 | ||
| PREMASREG® DS-205 E | 1302-4028-0000-000 | ||
| PREMASREG® DS-205 E | 1302-4028-1000-M40 |
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
| Технические характеристики реле давления DS2 | |||||||||||||||||||||||||||||||||||||
| Коммутационная способность: | 5(0,8)A; 250 B переменного тока | ||||||||||||||||||||||||||||||||||||
| Контактная нагрузка: | 4(0,7)A, 30 B постоянного тока | ||||||||||||||||||||||||||||||||||||
| Контакт: | однополюсный беспотенциальный переключатель (переключающий контакт), многослойный позолоченный контакт (пригоден для DDC) | ||||||||||||||||||||||||||||||||||||
| Диапазон давлений: | DS-205 F: 20..300 Па | DS-205 B: 50..500 Па | DS-205 D: 100..1000 Па | DS-205 E: 500...2000Pa | ||||||||||||||||||||||||||||||||||||
| Корпус: | нижняя часть: поликарбонат (10% GF), цвет светло-серый аналогичен RAL 7035, крышка: поликарбонат, прозрачная, присоединение кабеля PG11 | ||||||||||||||||||||||||||||||||||||
| Температура среды: | –30...+85 °C | ||||||||||||||||||||||||||||||||||||
| Мембрана: | силикон LSR (жидкий силиконовый каучук, подвергнутый термообработке при 200 °C, не выделяющий газы и PWIS) | ||||||||||||||||||||||||||||||||||||
| Допустимая влажность: | < 90% отн. влажн., без конденсата | ||||||||||||||||||||||||||||||||||||
| Эл. подключение: | 0,14-1,5 мм2, по винтовым зажимам на плате | ||||||||||||||||||||||||||||||||||||
| Подвод давления: | с соединительным штуцером для напорного шланга Ø 6 мм | ||||||||||||||||||||||||||||||||||||
| Закрепление: | при помощи пластикового кольца. Рекомендуемое монтажное положение: вертикально (присоединительными патрубками давления вниз) – заводская настройка; горизонтально (колпаком вверх⁄вниз) | ||||||||||||||||||||||||||||||||||||
| Степень защиты: | IP54 с крышкой (согласно EN 60 529) | ||||||||||||||||||||||||||||||||||||

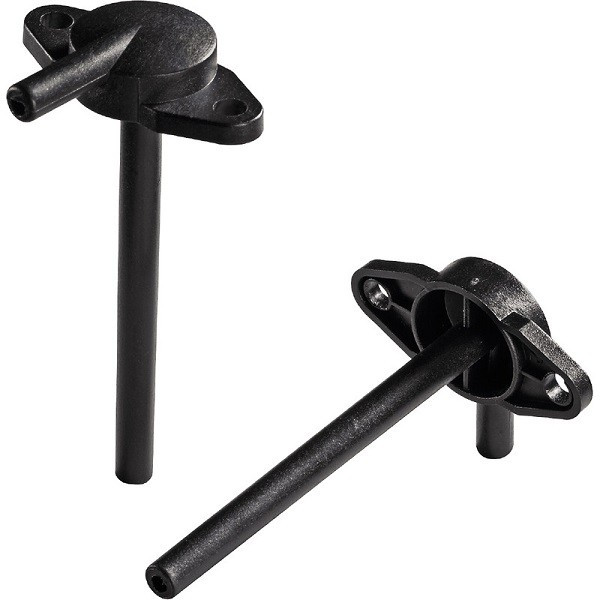

| ПРИНАДЛЕЖНОСТИ: | комплект соединительных деталей ASD–06 (прямой нипель) и монтажное кольцо DS 2-MR, опционально соединительне ниппели ASD-07 (угол 90°) | ||||||||||||||||||||||||||||||||||||
| ПРИНЦИП РАБОТЫ: | контакты 1-2 размыкаются при увеличении давления⁄разности давлений до заданного значения. Контакты 1-3 замыкаются при падения давления⁄разности давлений и могут быть использованы как сигнальный контакт | ||||||||||||||||||||||||||||||||||||
