Датчик давления, преобразователь давления

В разделе собраны датчики и преобразователи давления линейки PREMASGARD и PREMASREG производства S+S Regeltechnik для измерения и контроля избыточного, дифференциального, абсолютного давления и разрежения в воздухе, газообразных и жидких средах. Пьезорезистивный принцип измерения обеспечивает высокую точность и стабильность показаний при давлениях от 25 Па до 400 бар в диапазоне рабочих температур от −40°C до +100°C.

Типы измеряемого давления

Приборы в каталоге охватывают все основные виды давления:

• избыточное — разность между давлением среды и атмосферным давлением; наиболее распространённый тип контроля в трубопроводах, резервуарах и системах ОВиК

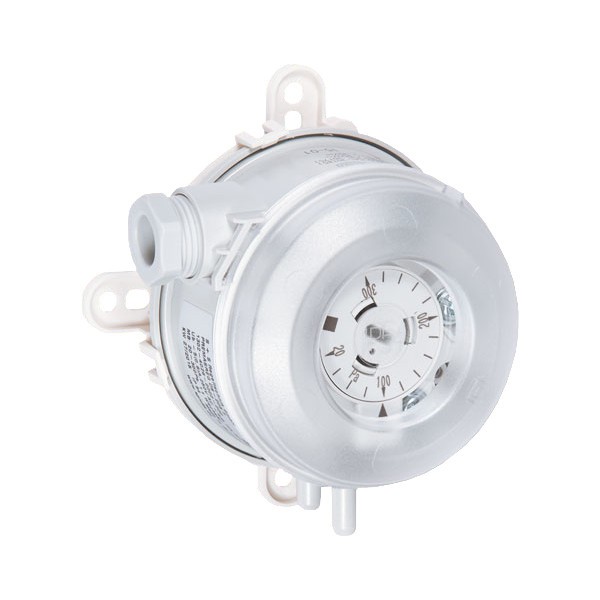

• дифференциальное — разность давлений в двух точках системы; применяется для контроля состояния фильтров, мониторинга насосов и расходомеров
• абсолютное — давление, отсчитываемое от абсолютного нуля; нужно там, где атмосферное давление влияет на результат измерения
• разрежение — давление ниже атмосферного; характерно для вакуумных установок, котельного оборудования, систем аспирации

PREMASGARD и PREMASREG: в чём разница

Две серии строятся на одном пьезорезистивном чувствительном элементе, но имеют разный набор выходных сигналов.

PREMASGARD — калибруемые преобразователи с активным аналоговым выходом 0–10 В или 4–20 мА; часть моделей поддерживает цифровой выход RS-485 с протоколом Modbus. Дисплей — опционально. Подходят для систем автоматизации, где нужен непрерывный аналоговый или цифровой сигнал.

PREMASREG — приборы с настраиваемым релейным выходом и опциональным аналоговым каналом одновременно. Дисплей отображает фактическое давление и заданный порог переключения; кнопка ручной установки нуля позволяет корректировать показания без отправки прибора на поверку. Число переключаемых измерительных диапазонов у многодиапазонных версий достигает восьми — фактически несколько приборов в одном корпусе.

Подгруппы по измеряемой среде

Раздел разделён по характеру контролируемой среды:

• датчики давления воздуха — для вентиляционных каналов, чистых помещений, стерильной среды, кабин для распыления, фильтрующих устройств; поставляются с комплектом соединительных шлангов
• датчики давления жидкостей и газов — для трубопроводов водоснабжения, отопления и технологических жидкостных контуров
• мембранные датчики давления — для агрессивных и вязких сред, где прямой контакт сенсора с технологической средой нежелателен
• высокотемпературные датчики — для сред с рабочей температурой выше стандартного диапазона

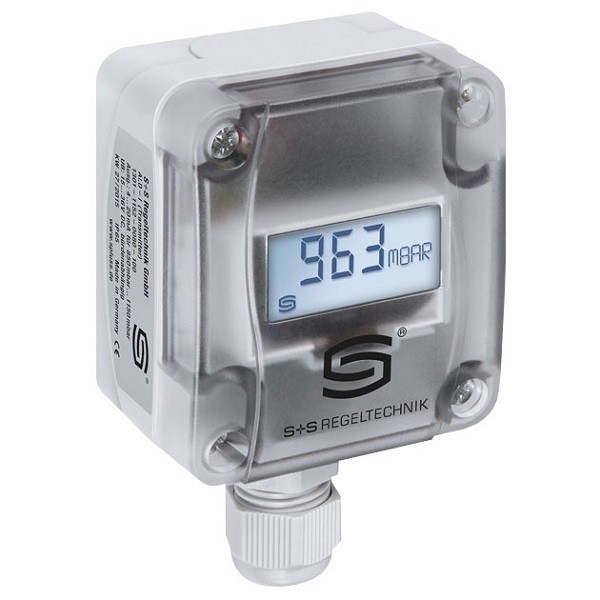

• преобразователи атмосферного давления — для погодозависимых систем управления и метеостанций

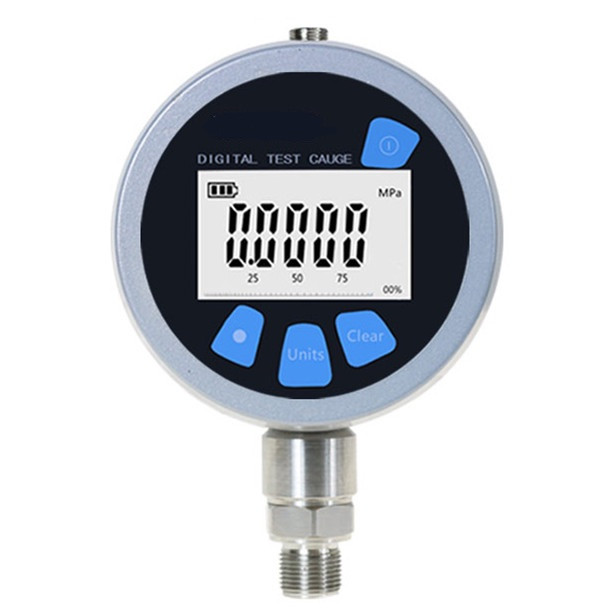

• манометры давления — для визуального контроля давления в точке установки без передачи сигнала в систему управления

Монтаж и подключение

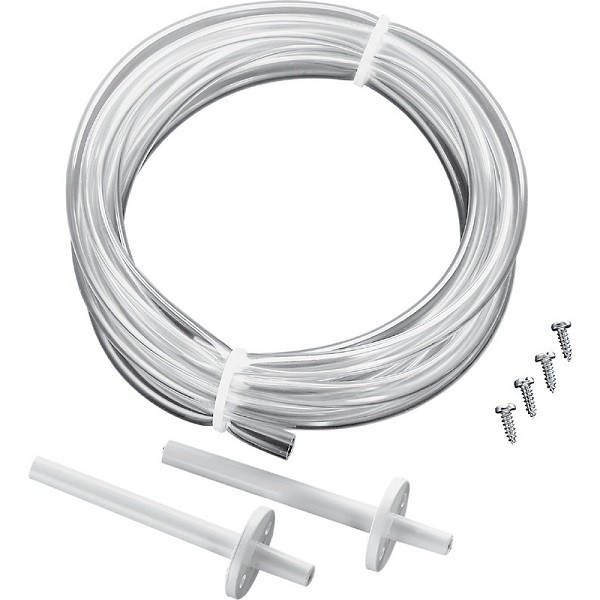

Датчики давления воздуха поставляются в комплекте с соединительными деталями ASD06: шланг длиной 2 м, два пластиковых штуцера и крепёжные винты. Для точного показания нуля первый запуск требует не менее 60 минут прогрева в рабочих условиях с выравненными давлениями на обоих входах. Корпус с патентованным дизайном «Thor» рассчитан на монтаж в любом положении.
