Modbus-регуляторы для вентиляторных конвекторов, систем отопления и кондиционирования. Шинные модули и датчики температуры

Раздел объединяет коммуникационные регуляторы серии THERMASREG и датчики температуры с интерфейсом Modbus RTU — для управления фанкойлами, конвекторами и системами отопления в составе централизованных систем автоматизации зданий. Все приборы работают по шине RS-485 и передают данные в систему верхнего уровня без дополнительных преобразователей.

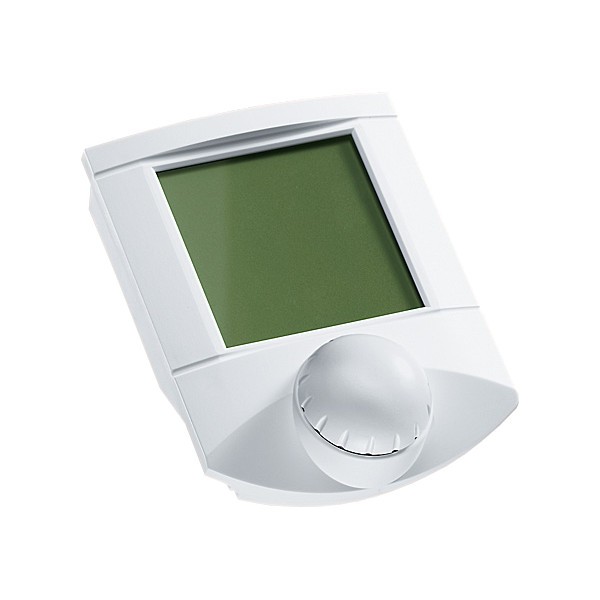

Modbus-регуляторы для вентиляторных конвекторов

Регуляторы управляют климатическими установками с вентиляторными конвекторами: переключают ступени вентилятора (до трёх ступеней), управляют вентилями отопления и охлаждения. Исполнение с гальванической развязкой используется там, где шина RS-485 соединяет приборы в разных электрических зонах — развязка защищает от уравнительных токов по шине.

Встроенный ЖК-дисплей отображает измеренную и заданную температуру; пользователь может скорректировать уставку локально, а система управления зданием при этом остаётся информированной о фактическом значении.

Modbus-регуляторы для отопления и тёплого пола

Отдельные модели ориентированы на системы водяного отопления и подогрева пола. Управление ведётся по температуре воздуха в помещении с возможностью ограничения температуры поверхности пола. Все параметры — уставка, режим работы, состояние выходов — доступны через Modbus RTU.

Шинный модуль и датчики с Modbus

Встраиваемый шинный модуль FM010 подключается к Modbus-регулятору и расширяет его коммуникационные возможности — для интеграции в системы автоматизации с более сложной топологией шины.

Датчики с интерфейсом Modbus RTU (RS-485) выпускаются в трёх исполнениях под разные условия установки:

• комнатный датчик — для измерения температуры воздуха в помещении, опционально с потенциометром задания и ЖК-дисплеем
• наружный датчик — в корпусе из ударопрочного пластика, с дисплеем или без него, для установки на фасаде здания
• погружной и канальный датчик — для трубопроводов и воздуховодов, цифровой выход RS-485 Modbus RTU

Где применяют

• офисные и административные здания с централизованной BMS и зональным управлением по каждому помещению
• гостиницы с индивидуальным климат-контролем по номерам через систему управления зданием
• торговые и деловые центры с вентиляторными конвекторами на двух- и четырёхтрубных системах
• объекты с системами «умного здания», где все точки регулирования опрашиваются по единой шине RS-485
