Реле защиты электродвигателя

В разделе собраны интеллектуальные реле защиты трёхфазных асинхронных электродвигателей — от бюджетных моделей для стандартных применений до многофункциональных контроллеров с полным набором защит, измерением параметров и интеграцией в АСУ ТП. Все приборы рассчитаны на трёхфазные сети переменного тока напряжением до 690 В.

Диапазоны тока и напряжения

Линейка охватывает широкий диапазон мощностей электродвигателей:

• номинальный ток двигателя от 1 А до 820 А
• номинальное напряжение до 690 В переменного тока, 50 Гц
• питание реле — 85–265 В AC или 100–300 В DC в зависимости от исполнения

Функции защиты

Базовые модели реализуют стандартный набор защит для большинства применений: насосы, вентиляторы, конвейеры, компрессоры. Старшие модели расширяют его до 22 защитных функций с раздельными уставками:

• тепловая перегрузка по тепловой модели с учётом предыстории нагрева
• заторможенный ротор — уставка 1,5–2,5 от Iн с программируемой выдержкой времени
• обрыв фазы — срабатывание при обнулении любого из фазных токов
• небаланс токов фаз
• короткое замыкание между фазами и на землю
• недогрузка — защита от работы двигателя без нагрузки
• контроль последовательности чередования фаз
• перенапряжение и недонапряжение питающей сети
• термисторная защита по сигналу датчика температуры обмотки
• ток утечки на землю
• контроль коэффициента мощности и недостаточной мощности
• внешняя неисправность через дискретный вход

Измерение и регистрация

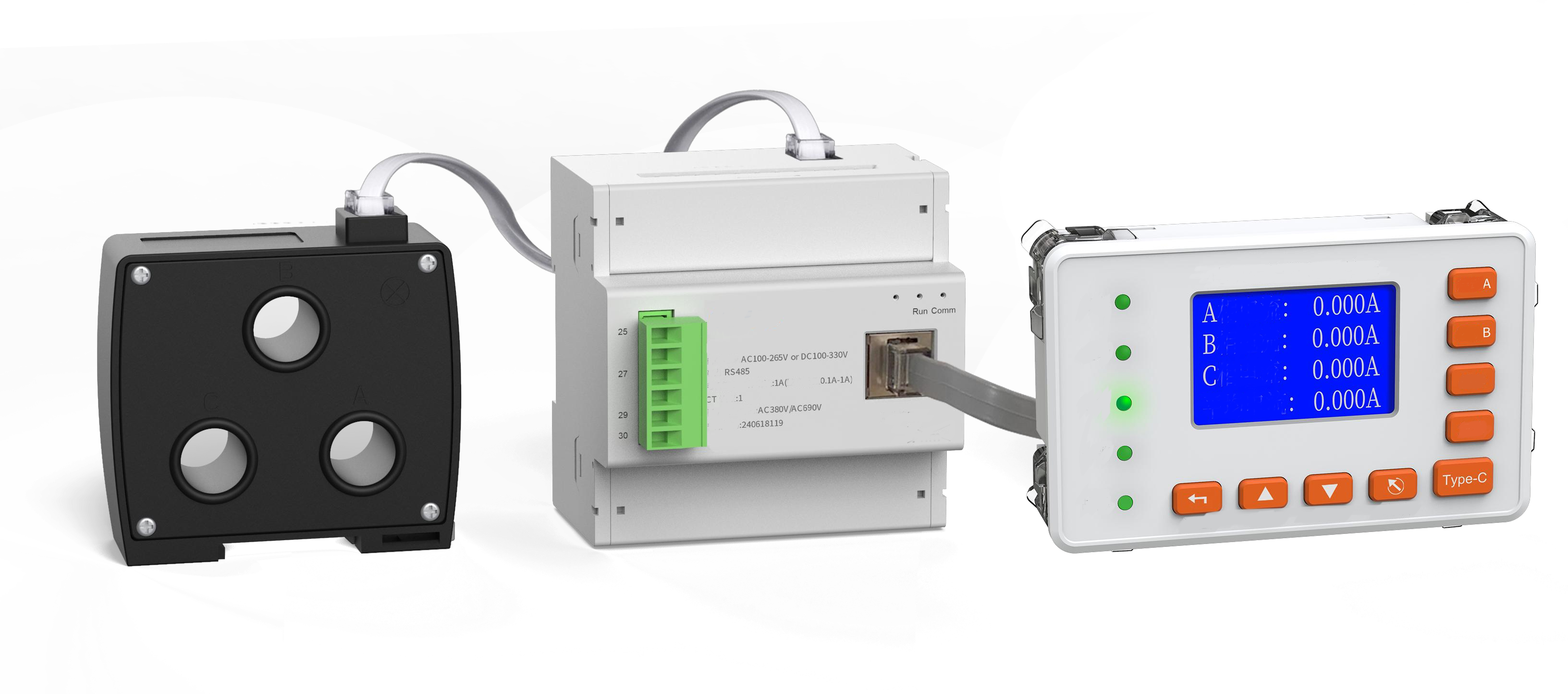

Реле непрерывно измеряют параметры двигателя и выводят их на встроенный ЖК-дисплей или светодиодный модуль индикации: фазные и средний токи, напряжение, мощность, коэффициент мощности, температуру. Журнал событий сохраняет записи об отключениях с временными метками — диагностика причины аварии выполняется без осциллографа и без остановки оборудования.

Интеграция и управление

Все приборы раздела поддерживают интерфейс RS-485, протокол Modbus RTU. Старшие исполнения дополнительно поддерживают PROFINET через конвертер Modbus/PROFINET/EtherNet/IP. Встроенные дискретные входы DI и выходы DO обеспечивают управление пуском, остановом и реверсом двигателя без внешних промежуточных реле.

Где применяют

• насосные установки — защита от работы всухую через контроль недогрузки
• вентиляционное и компрессорное оборудование с длительным временем разгона
• конвейерные системы с риском механического заклинивания ротора
• промышленные объекты с требованием интеграции защиты в АСУ ТП по Modbus
• двигатели средней и высокой мощности в низко- и среднепольном напряжении
