Датчики концентрации метана

Метан — основной компонент природного газа и биогаза. Газ легче воздуха, без цвета и запаха в чистом виде; характерный запах бытового газа создаёт одоризатор, который специально добавляют в сеть. Нижний предел взрываемости метана — 5% объёма воздуха. Концентрация, при которой формируется аварийный сигнал, обычно устанавливается на уровне 10–20% НПВ — задолго до достижения взрывоопасного порога.

Принципы работы

В каталоге представлены датчики с тремя типами сенсоров.

Каталитический сенсор применяется для измерения концентрации в диапазоне 0–100% НПВ. Метан окисляется на нагретом платиновом катализаторе, температура нити меняется — схема Уитстона фиксирует отклонение. Принцип надёжен и хорошо себя зарекомендовал для бытовых и промышленных объектов с природным газом.

Двулучевой инфракрасный сенсор NDIR используют там, где нужна повышенная устойчивость к отравлению сенсора и стабильность показаний при длительной эксплуатации. Метан поглощает ИК-излучение на характерной длине волны; двулучевая схема компенсирует загрязнение оптики и старение источника. Взрывозащищённое исполнение EnergoM-3006-CH4 на инфракрасном принципе охватывает диапазоны 0–5% VOL, 0–10% VOL, 0–20% VOL, 0–50% VOL и 0–100% VOL.

Полупроводниковый сенсор отличается простотой конструкции и быстрым откликом на изменение концентрации.

Исполнения и выходные сигналы

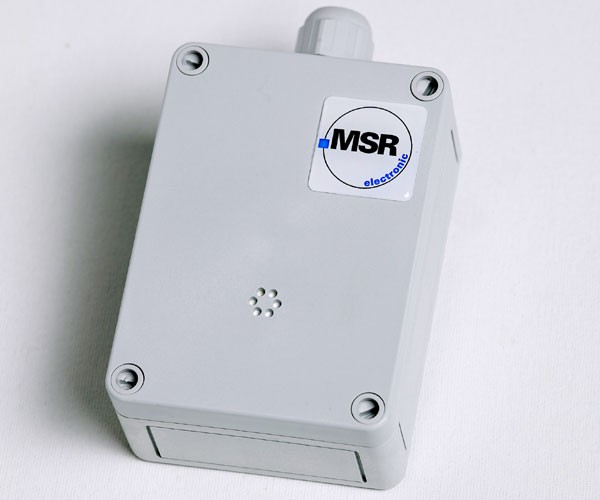

Стандартные датчики выпускаются в настенном и канальном исполнении. Выходные сигналы настраиваются при заказе: аналоговый 4–20 мА, 0–5 В или 0–10 В; цифровой RS-485, протокол Modbus RTU; одно или два реле с регулируемыми уставками. Взрывозащищённое исполнение EnergoM-3006-CH4 — корпус из литой нержавеющей стали, степень защиты IP65, аналоговый выход 4–20 мА.

Где применяют

• котельные и тепловые пункты с газовыми горелками
• газорегуляторные пункты и станции
• жилые здания с газовыми плитами и водонагревателями
• биогазовые установки и объекты переработки органических отходов
• шахты и горные выработки с выделением рудничного газа
• объекты сжиженного природного газа (СПГ)
