Датчики давления жидкости и газов

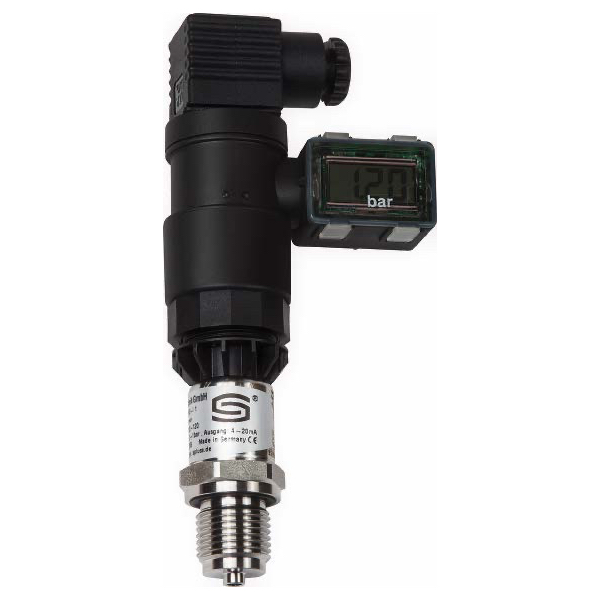

Преобразователи серии PREMASGARD SHD измеряют избыточное давление жидких и газообразных сред и преобразуют результат в стандартный аналоговый сигнал. Стальная измерительная ячейка и резьбовое присоединение отличают эти приборы от датчиков давления воздуха — те подключаются через гибкие шланги, тогда как SHD врезаются непосредственно в трубопровод.

Принцип работы и точность

Давление среды воздействует на стальную мембрану измерительной ячейки. Деформация мембраны пропорциональна давлению и преобразуется встроенной электроникой в нормированный выходной сигнал 0–10 В или 4–20 мА. Погрешность измерения не превышает 0,3%, время реакции на изменение давления — не более 2 мс. Оба параметра делают прибор пригодным не только для медленных технологических процессов, но и для задач с быстро меняющимся давлением.

Диапазоны и присоединение

Стандартный ряд диапазонов охватывает от 0–1 бар до 0–40 бар. DIP-переключатели позволяют перейти между несколькими диапазонами и выходными сигналами, настроить время срабатывания и единицы измерения прямо на приборе — без подключения к ПК или сервисного оборудования. Монтаж — через резьбу G½ дюйма. Розетка по стандарту DIN входит в комплект поставки.

Ограничения по среде

Разные исполнения в разделе отличаются допустимыми средами измерения:

• нейтральные жидкие и газообразные среды — для большинства моделей серии

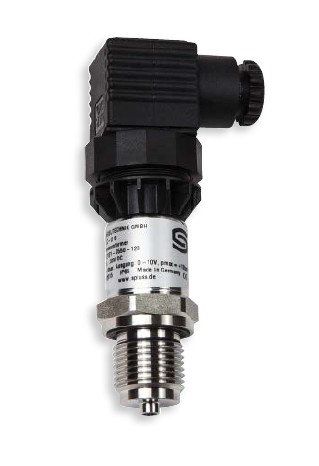

• совместимость с аммиаком и фреоном — только в исполнениях SHD с соответствующей маркировкой; SHD-SD для работы с аммиаком и фреонами не предназначен
• нейтральные жидкости без агрессивных примесей — для компактной модели SHD-LC

Где применяют

• котельные и тепловые пункты — контроль давления теплоносителя на подаче и обратке, защита от падения давления ниже допустимого
• гидравлические системы и пневматика — мониторинг рабочего давления в контурах с переменной нагрузкой
• системы водоснабжения и водоподготовки — поддержание давления в магистральных трубопроводах
• холодильные установки с аммиаком или фреоновыми хладагентами — исполнения с соответствующей совместимостью по среде
• промышленное оборудование — машиностроение, управление производственными процессами, статические и динамические измерения
