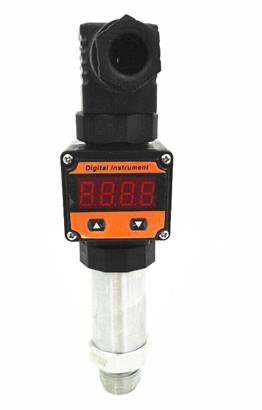

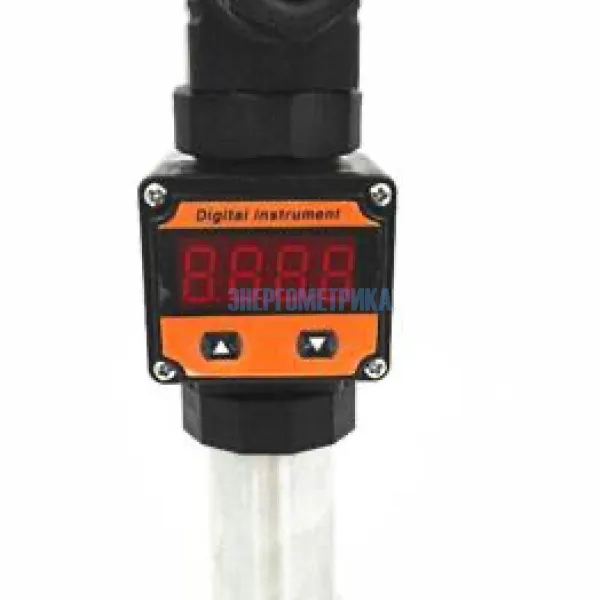

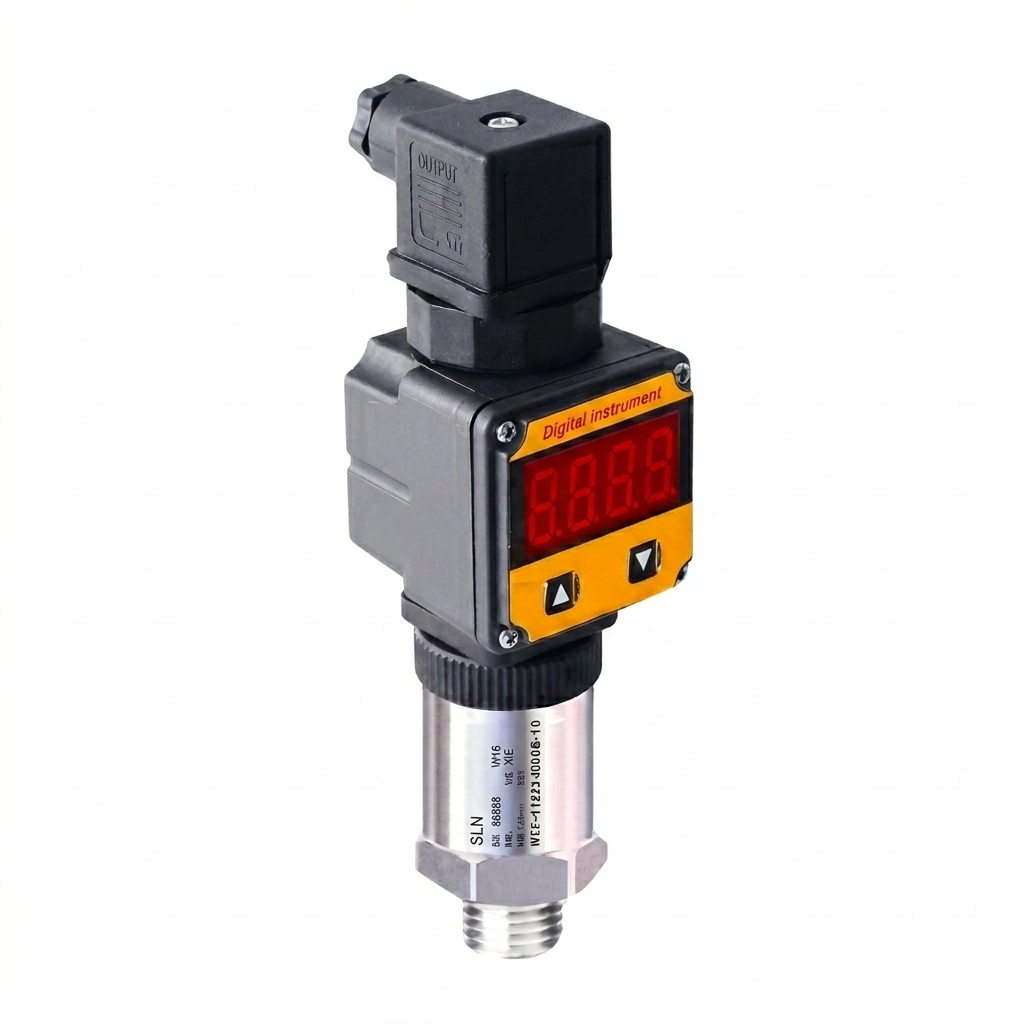

EYD32 - Датчик давления с дисплеем
EYD32 - Датчик давления с дисплеем
Датчик давления с дисплеем EYD32 применяется в системах водоснабжения, кондиционирования, хородильных установок, в автомобильной промышленности, авиакосмической промышленности, нефтехимической промышленности, пищевой промышленности, медицинского оборудования, морской и судостроительной промышленности.
Датчик давления с ЖК дисплеем EYD32 может быть в двух вариантах исполнения: с дисплеем и без. Внешний источник питания не требуется, и его необходимо только последовательно подключить к тестируемой цепи, чтобы точно отобразить сигнал 4...20 мА в тестируемой цепи.
EYD32 имеет встроенный микропроцессор и может быть запрограммирован двумя кнопками для осуществления регулировки нулевой точки, полной шкалы, десятичной точки, скорости отображения и контрольной точки.
Особенности:
- Высокая термостойкость;
- Коррозионная стойкость;
- Простота установки;
- Доступная цена;
- Простой в использовании и обслуживании.
Технические характеристики:
- Измерительный диапазон давлений: -0,1...100 МПа (под заказ можно выполнить любой диапазон);
- Выход: 4...20 мА (2-х проводная схема);
- Питание: 10...30 В постоянного тока;
- Резьба: 1/2 NTP (под заказ возможно другое исполнение резьбы);
- Точность: 0,25%;
- С дисплеем.
Техническая документация
Параметры
| Технические характеристики датчика давления с дисплеем EYD32 | |
| Измерительный диапазон давления | -0,1...100 МПа (-1...1000 бар) (под заказ можно выполнить любой диапазон) |
| Перегрузка | 2 раза (10 МПа и менее); 1,5 раза (10 МПа и более) |
| Точность |
± 0.1% FS ,± 0.2% FS , ± 0.5% FS,± 1% FS |
| Нелинейность |
<± 0.2% FS |
| Гистерезис и повторяемость |
≤ ± 0.1% FS |
| Долгосрочная стабильность |
≤ ± 0.1% FS / год |
| Дрейф нуля |
≤ ± 0.02% FS / ℃ |
| Время отклика | ≤500 мс (стандарт) |
| Выход | 4...20 мА (2-х проводная схема), RS-485 (под заказ) |
| Напряжение питания | 24 В постоянный ток (12...32 В постоянный ток, возможно меньшее количество контактов) |
| Сопротивление нагрузки | ≤ 500 Ом |
| Выходное сопротивление | ≤ 250 Ом |
| Соединение | внешняя резьба M20 = 1,5 (стандартная) (под заказ возможны другие соединения) |
| Материал | материалы из нержавеющей стали 316L |
| Класс защиты |
IP 65 |
| Средняя температура |
-30 ~ 80 ℃ |
| Температура окружающей среды |
-40 ~ 80 ℃ |
| Температура хранения |
-40 ~ 100 ℃ |
| Тип дисплея | Три с половиной светодиодных дисплея 0000-1999 0,36-дюймовый ЖК-дисплей -1999-9999 |
Датчик давления с дисплеем модели EYD32 устанавливается в системах кондиционирования, водоснабжения, находит применение в холодильных установках, авто- и авиапромышленности, пищевом производстве, в морской, судостроительной отраслях, медоборудовании и т. д.
Устройство представлено различными вариантами исполнения. Модель с дисплеем работает без внешнего питания, требует последовательного подключения к проверяемой цепи для точного отображения сигнала 4-20 мА.
Сенсор EYD32 оборудован интегрированным микропроцессором. Настройки оборудования могут устанавливаться двумя кнопками, посредством которых регулируется нулевая точка, настраивается полная шкала, десятичная точка, скорость отображения, а также контрольная точка.
Особенности прибора
Датчик давления с дисплеем обладает следующими характеристиками:
- высокая термоустойчивость;
- невосприимчивость к коррозии;
- простой монтаж;
- простота применения и обслуживания.
Сенсор давления находит применение в различных областях. Прибор востребован в технологиях, направленных на защиту окружающей среды, применяется в процессах водоподготовки, в котельных, химическом производстве, пищевой промышленности.
Модели с ЖК дисплеем могут по-разному подключаться к системе, использовать различные материалы уплотнителей.
