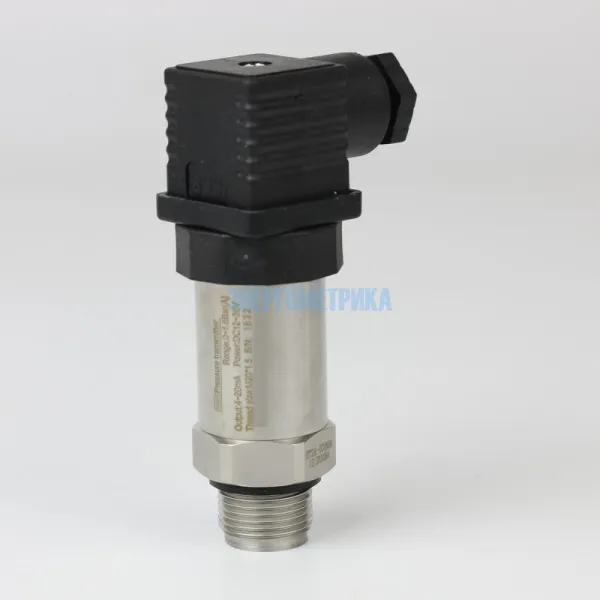

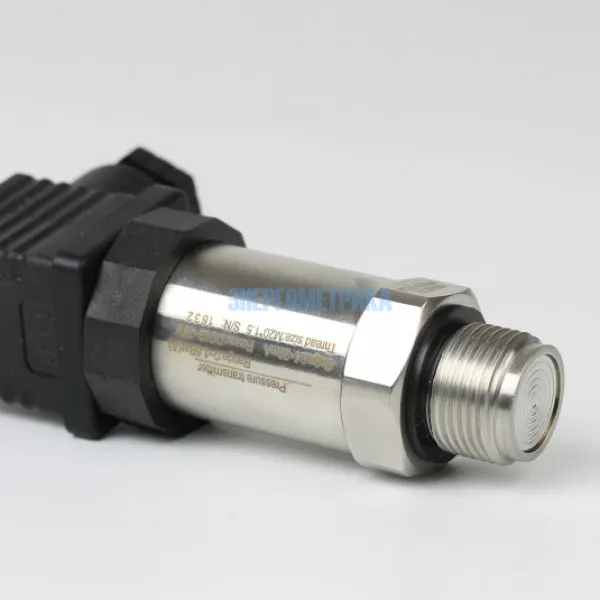

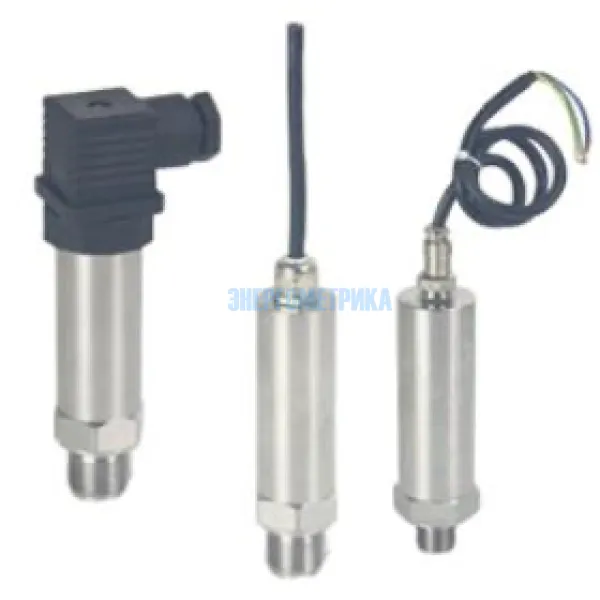

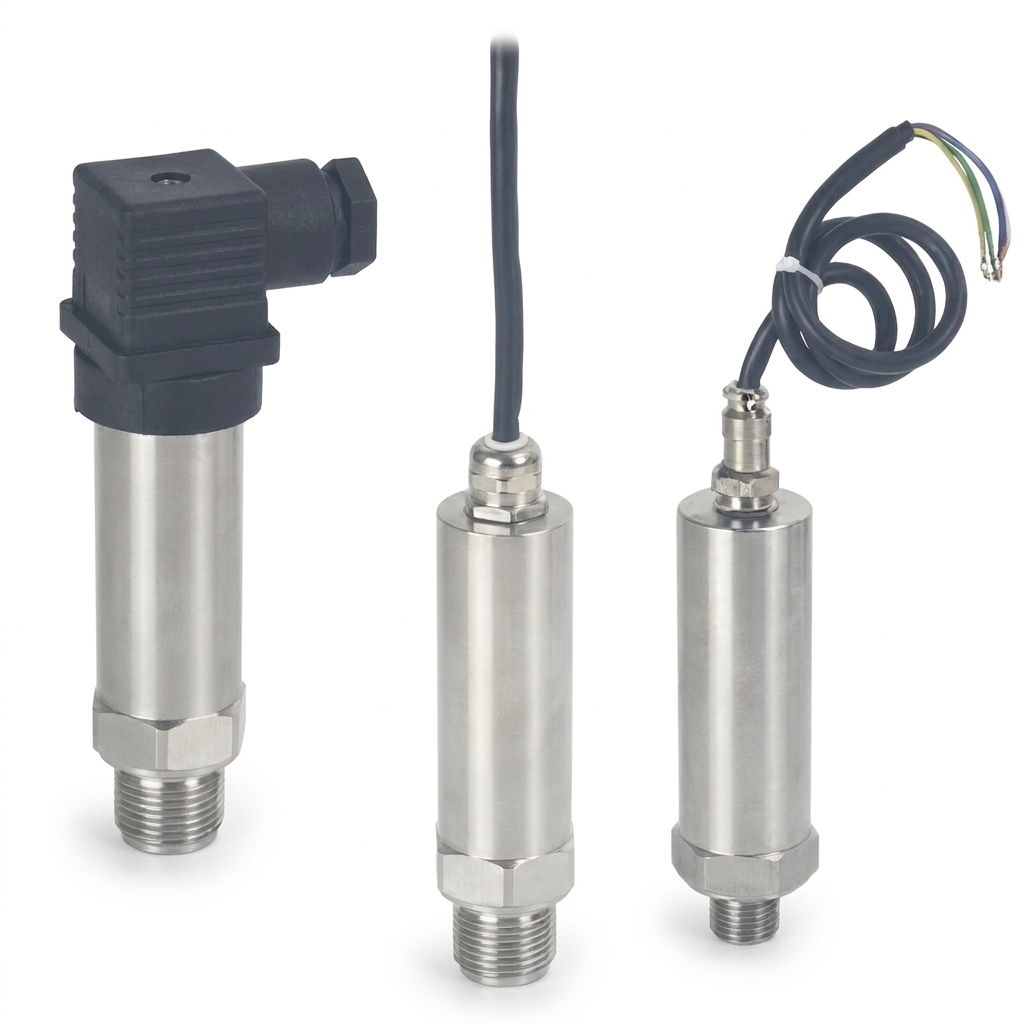

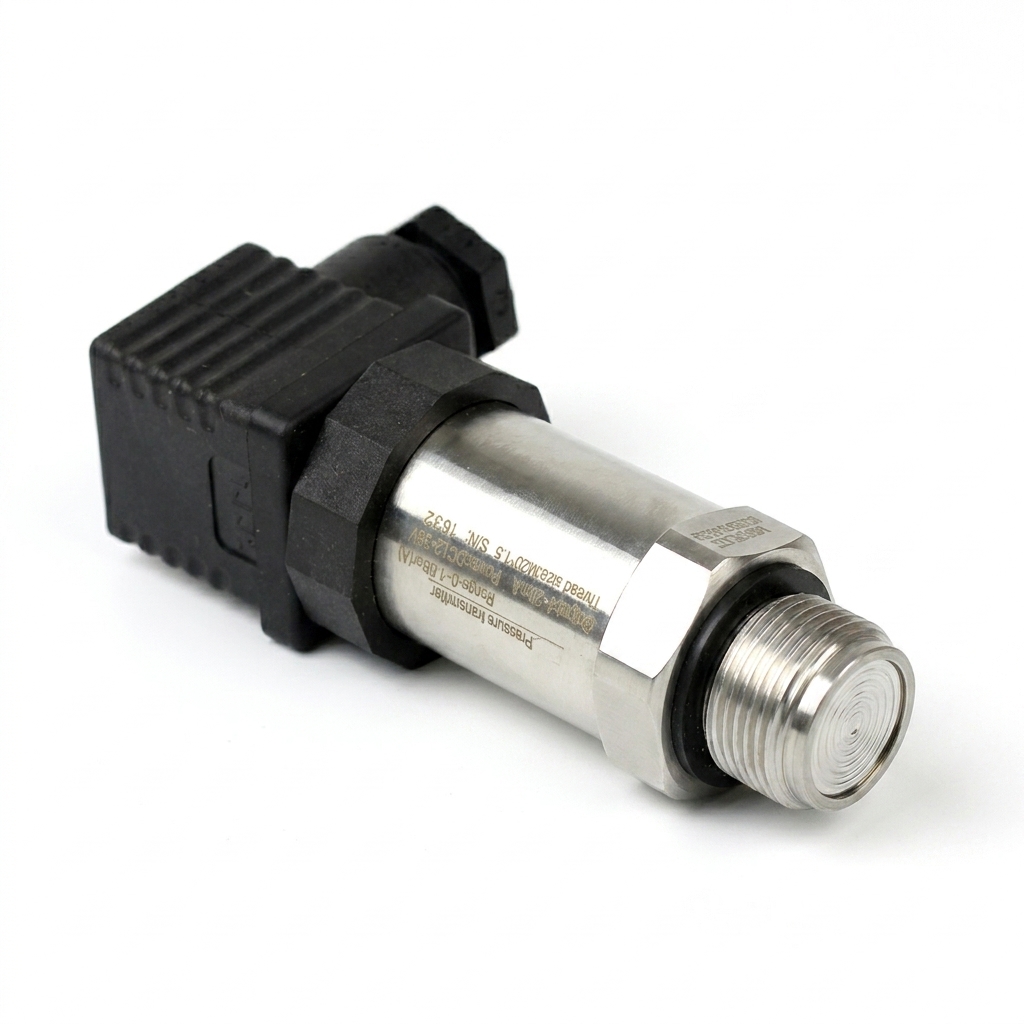

EYD31 - Датчик давления жидкости, датчик давления газа
EYD31 - Датчик давления жидкости, датчик давления газа
EYD31 - Датчик давления предназначен для измерения давления жидкости и газа. Датчик применяется в инженерном водоснабжение зданий, для управления и мониторинга промышленных процессов, в медицине, в сельскохозяйственной промышленности.
Преобразователь отличается компактной и прочной конструкцией. EYD31 предназначен для работы в большом диапазоне температур с высокой точностью.
Датчик давления жидкости, датчик давления газа EYD31 изготавливается из нержавеющей стали. Благодаря разным вариантам аналогового выхода (4...20 мА, 0...5 В , 0...10 В, 1...5 В, 1...10 В), датчик EYD31 удобен для использования при решении различных задач.
Особенности:
- Измерительный диапазон давления: -0.1...100 МПа (-1...1000 бар) - (под заказ можно выполнить любой диапазон),
- Точность и стабильность,
- Защита от помех, защита от перенапряжения, перегрузки по току, защита от обратной полярности.
Техническая документация
Параметры
| Технические характеристики датчика давления EYD31 | |
| Измерительный диапазон давления | 0...100 МПа (под заказ можно выполнить любой диапазон) |
| Перегрузка | 2 раза (10 МПа и менее); 1,5 раза (10 МПа и более) |
| Точность |
± 0.1% FS ,± 0.2% FS , ± 0.5% FS,± 1% FS |
| Нелинейность |
<± 0.2% FS |
| Гистерезис и повторяемость |
≤ ± 0.1% FS |
| Долгосрочная стабильность |
≤ ± 0.1% FS / год |
| Дрейф нуля |
≤ ± 0.02% FS / ℃ |
| Время отклика | ≤500 мс (стандарт) |
| Выход |
Ток 4...20 мА (2-х проводная схема), Напряжение: 0...5 В, 0...10 В; 1...5 В; 1...10 В (3-х проводная схема) RS485 протокол ModBus (под заказ), HART (под заказ) |
| Напряжение питания | 24 В постоянный ток (12...32 В постоянный ток, возможно меньшее количество контактов) |
| Сопротивление нагрузки | ≤ 500 Ом |
| Выходное сопротивление | ≤ 250 Ом |
| Соединение | стандарт для Hersman, дополнительная прямая розетка или M20, авиационный разъем |
| Материал | материалы из нержавеющей стали 316L |
| Резьба |
Внешняя резьба M20 × 1.5 (стандартная) (дополнительные другие соединения) |
| Класс защиты |
IP 65 |
| Средняя температура |
-30 ~ 80 ℃ |
| Температура окружающей среды |
-40 ~ 80 ℃ |
| Температура хранения |
-40 ~ 100 ℃ |
| Виброустойчивость | 108 среднеквадратичных значений (25 ~ 2000 Гц) |
