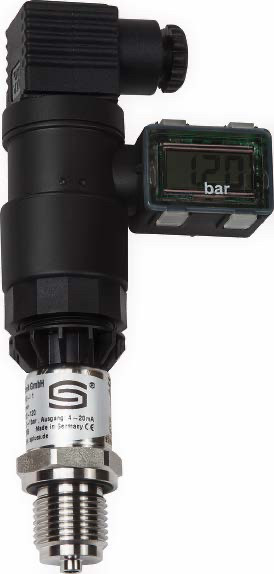

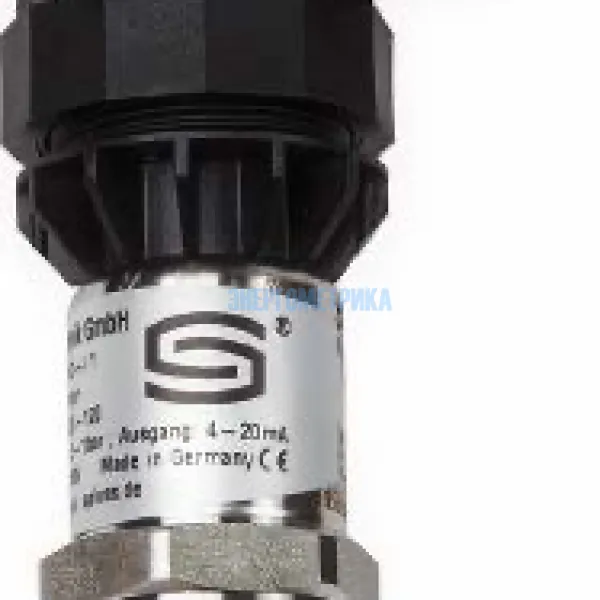

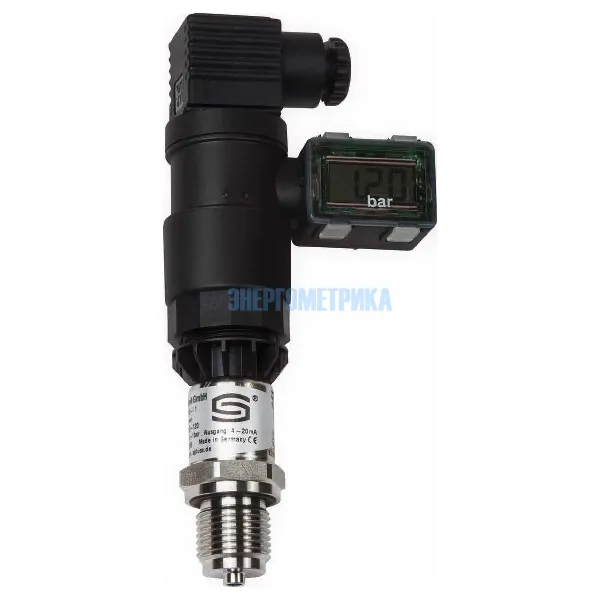

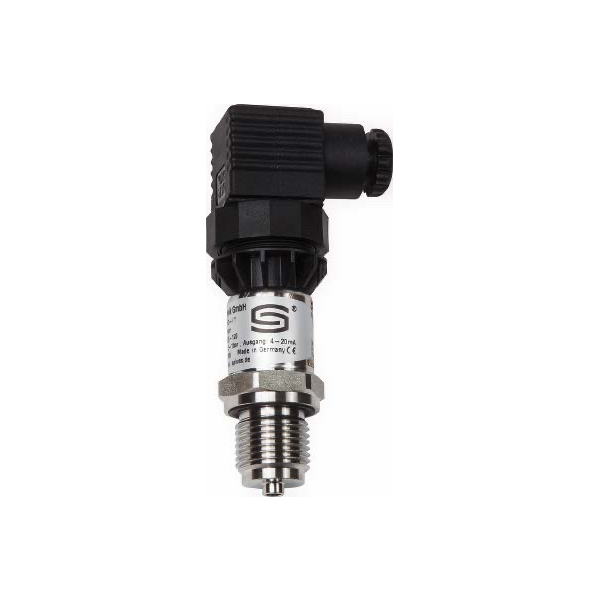

SHD - Датчик давления газа, датчик давления жидкости

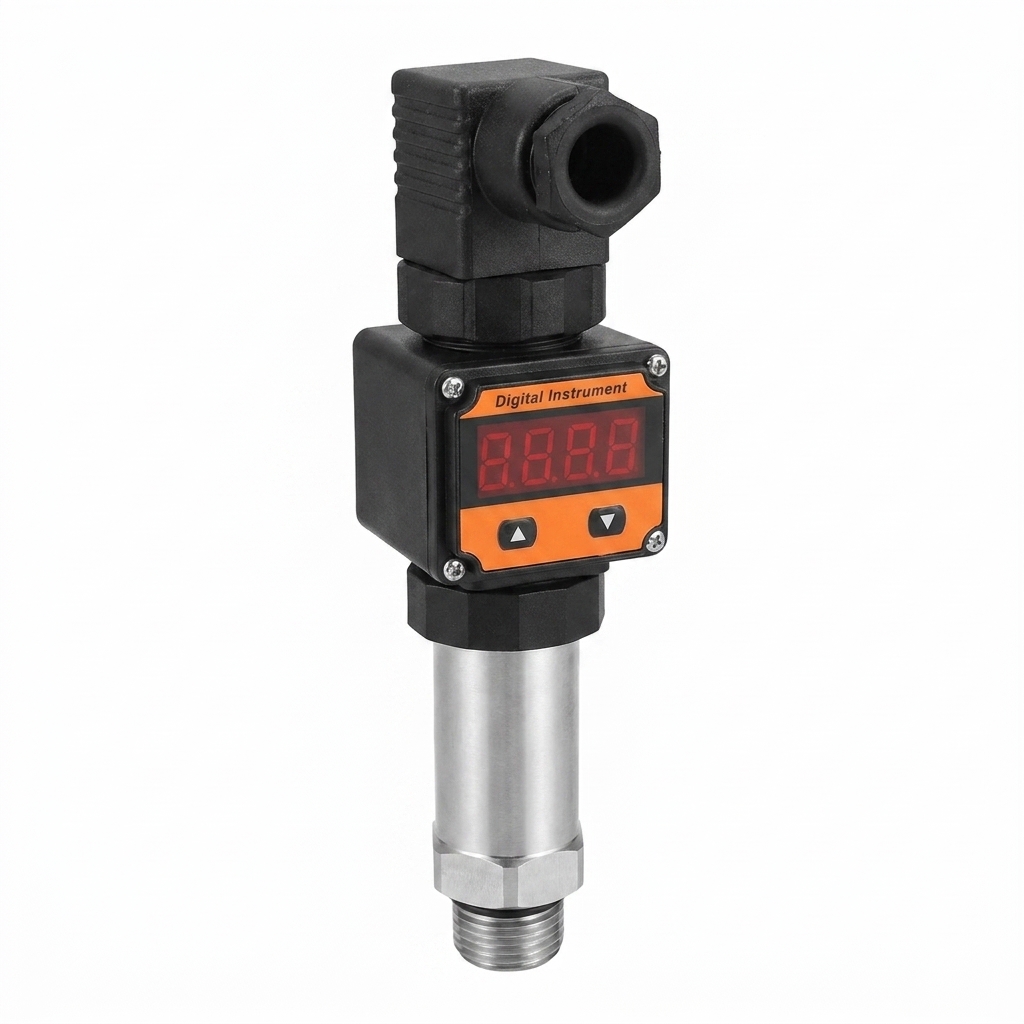

Актуальный аналог датчика SHD - датчик давления EYD33
Дтчик давления газа, датчик давления жидкости - SHD PREMASGARD® служит для измерения относительного давления (мин. 0...1 бар / макс. 0...40 бар) в газообразных и жидких средах. Ячейка измерения давления приварена к датчику без применения уплотнений.
Измерительный преобразователь давления преобразует измеряемые величины в нормированный сигнал 0–10 В или 4...20 мА.
Монтаж с помощью резьбы G ½. Используется для гидравлического и пневматического оборудования, управления производственными процессами, машиностроения и производства промышленного оборудования.
Датчик давления газа SHD применяется для измерения давления в газообразных и жидких средах. Находит применение в гидравлике, пневматике, управлении производственными процессами, в машиностроении и производстве различного оборудования.
| Технические характеристики датчика давления газа, датчик давления жидкости - SHD | |
| Напряжение питания |
24 В переменного ⁄ постоянного тока при выходном сигнале 0–10 B 7–33 В постоянного тока при выходном сигнале 4...20 мА; |
| Выходной сигнал |
0–10 В, 3 провода, (нагрузка > 10 кОм) или 4...20 мА, 2 провода, (нагрузка < (UB (В) -7 В) ⁄ 0,02 A; R Lзависит от нагрузки |
| Эл. подключение |
0,25–1,5 мм², посредством разъема DIN EN 175301-803-A (входит в объем поставки) |
| Подвод давления |
G ½ дюйма с уплотнением сзади и манометром с профильным уплотнением FPM спец. на выбор G ¼ дюйма DIN 3852 |
| Тип давления | относительное |
| Принцип измерения | стальная измерительная ячейка |
| Температура среды | - 40 ... + 135 °C |
| Корпус | высококачественная сталь |
| Время срабатывания |
< 2 мс (тип. 1 мс) |
| Монтаж |
непосредственно на напорной магистрали |
|
Корпус |
высококач. стали V2A (1.4305) |
|
Присоединительная головка |

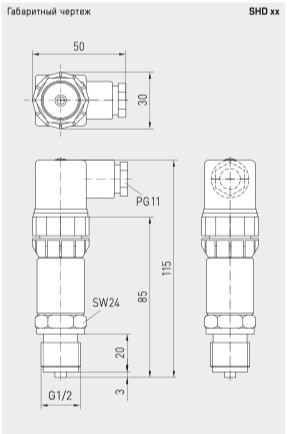

пластик, прибл. 98 x 50 x 34 мм |
|
Перегрузка |
< 6 бар : 5 x EW > 6 бар : 3 x EW (макс. 1500 бар) |
|
Разрушающее давление |
< 6 бар : 10 x EW > 6 бар : 6 x EW (макс. 2500 бар) |
|
Класс защиты |
III (согласно EN 60 730) |
|
Степень защиты |
IP 65 (согласно EN 60 529) |
|
Нормы |
соответствие CE-нормам, электромагнитная совместимость согласно EN 61326, директива 2014 ⁄ 30 ⁄ EU «Электромагнитная совместимость» |
|
ПРИНАДЛЕЖНОСТИ |

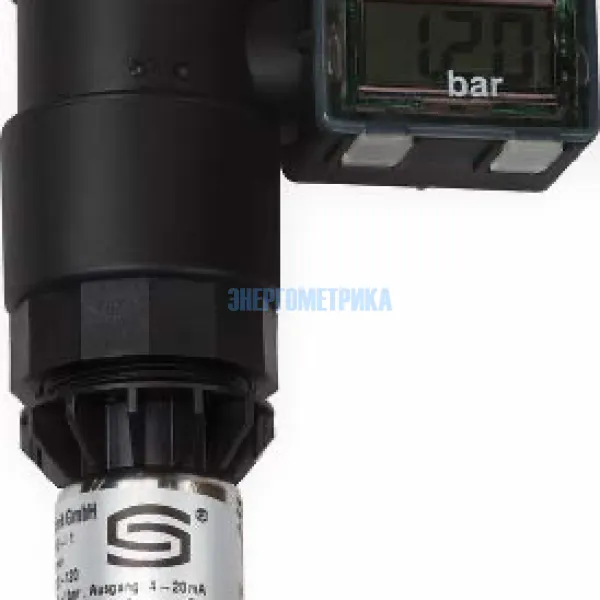

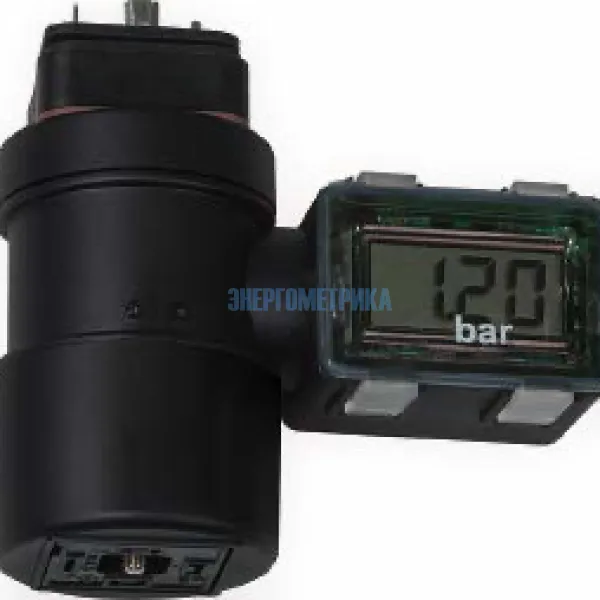

дисплейный модуль, из пластика, полиамид, цвет — черный, дополнительная высота: ок. 73 мм, вставной, откалиброван и настроен на заводе, для отображения разности давлений (в барах, другие единицы по запросу) |
Подробнее технические характеристики датчика давления газа, датчика давления жидкости Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
| SHD - датчик давления газа, датчик давления жидкости, с активным выходом | |||||||||||||||||||||||||||||||||||||
|
Тип / группа товаров 1 |
Диапазон измерения | Выход | |||||||||||||||||||||||||||||||||||
|
SHD-U 1 |
0…1 бар | 0...10 B | |||||||||||||||||||||||||||||||||||
| SHD-U 2,5 | 0…2,5 бар | 0...10 B | |||||||||||||||||||||||||||||||||||
| SHD-U 6 | 0…6 бар | 0...10 B | |||||||||||||||||||||||||||||||||||
| SHD-U 10 | 0…10 бар | 0...10 B | |||||||||||||||||||||||||||||||||||
| SHD-U 16 | 0…16 бар | 0...10 B | |||||||||||||||||||||||||||||||||||
| SHD-U 25 | 0…25 бар | 0...10 B | |||||||||||||||||||||||||||||||||||
| SHD-U 40 | 0…40 бар | 0...10 B | |||||||||||||||||||||||||||||||||||
| SHD-I 1 | 0…1 бар | 4...20 мА | |||||||||||||||||||||||||||||||||||
| SHD-I 2,5 | 0…2,5 бар | 4...20 мА | |||||||||||||||||||||||||||||||||||
| SHD-I 6 | 0…6 бар | 4...20 мА | |||||||||||||||||||||||||||||||||||
| SHD-I 10 | 0…10 бар | 4...20 мА | |||||||||||||||||||||||||||||||||||
| SHD-I 16 | 0…16 бар | 4...20 мА | |||||||||||||||||||||||||||||||||||
| SHD-I 25 | 0…25 бар | 4...20 мА | |||||||||||||||||||||||||||||||||||
| SHD-I 40 | 0…40 бар | 4...20 мА | |||||||||||||||||||||||||||||||||||
- SHD_datasheet_RU.pdf 386.6 КB
- SHD_manual_RU.pdf 451.3 КB
