Элементы систем автоматики

Раздел объединяет вспомогательные компоненты для построения промышленных систем управления: тиристорные регуляторы мощности, устройства защиты от кратковременных перебоев питания, конвертеры протоколов связи, модули ввода-вывода, панели оператора и электронное табло. Это не измерительные приборы, а исполнительные и коммуникационные звенья, которые связывают контроллер с силовым оборудованием и системой верхнего уровня.

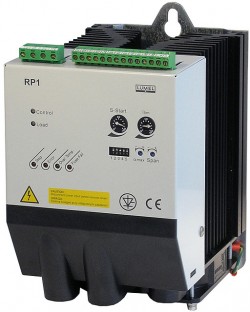

Тиристорные регуляторы мощности

Регуляторы построены на тиристорной системе с триггерным управлением: они подключают нагрузку к источнику переменного напряжения в определённом режиме, регулируя фактическую мощность на выходе. Линейка охватывает однофазные и трёхфазные исполнения с максимальным выходным током от 40 до 450 А в зависимости от модели.

Входной управляющий сигнал задаётся перемычками на самом регуляторе — без перепрошивки или замены прибора:

• аналоговый вход 4–20 мА, 0–20 мА, 0–10 В, 0–5 В
• выходное управление: фазовое, релейное (вкл/выкл), импульсное с быстрым циклом (до 1 Гц) или медленным циклом (до 0,1 Гц)
• конфигурация нагрузки — трёх- или четырёхпроводная, задаётся при монтаже

Встроенная диагностика контролирует ток в цепи нагрузки, температуру радиатора и исправность предохранителя, с сигнализацией аварии и светодиодной индикацией состояния. Отдельная модель ориентирована на управление скоростью вращения однофазных асинхронных и коллекторных двигателей с небольшой нагрузкой, а не только на нагрев.

Защита от кратковременных перебоев питания

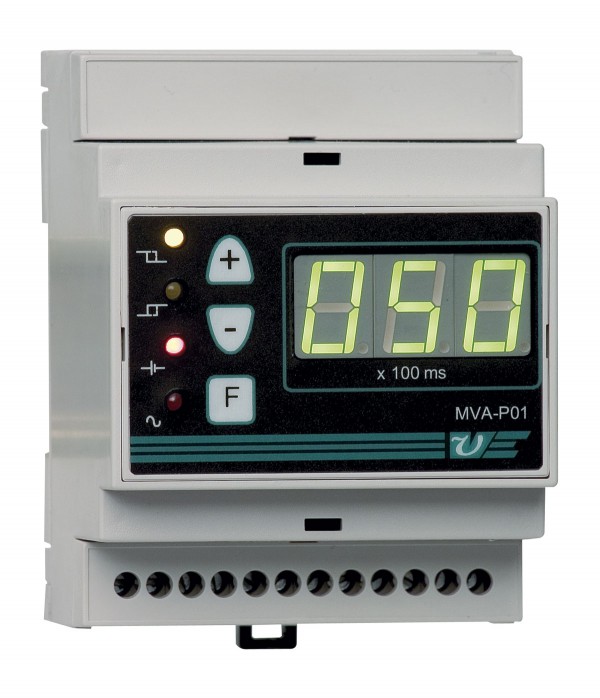

Устройство повторного запуска контактора работает в обесточенном режиме — это его ключевая особенность. При кратковременной аварии электропитания прибор автоматически распознаёт состояние цепей управления нагрузками, записывает его в память и после восстановления питания включает только те контакторы, которые действительно были задействованы до сбоя — вместо одновременного пуска всего оборудования. Интервалы времени между этапами восстановления настраиваются оператором; отдельный вход запрета срабатывания позволяет заблокировать автоматический перезапуск при длительном отсутствии питания и выдать аварийный сигнал.

Модули ввода-вывода и коммуникация

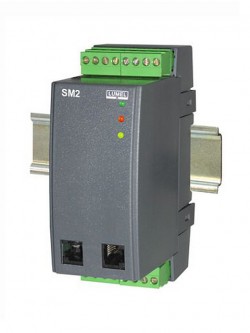

Линейка модулей EnergoM расширяет число доступных каналов ввода-вывода для контроллера: аналоговые входы и выходы (в том числе комбинированные модули с одновременными токовыми входами и выходами), дискретные входы на несколько каналов, аналоговые выходы на 4 канала — свыше 20 наименований под разные задачи расширения системы.

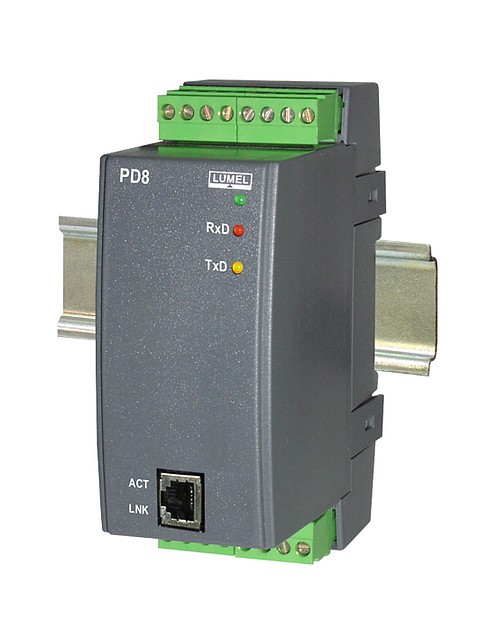

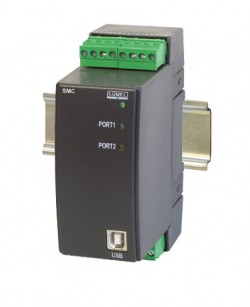

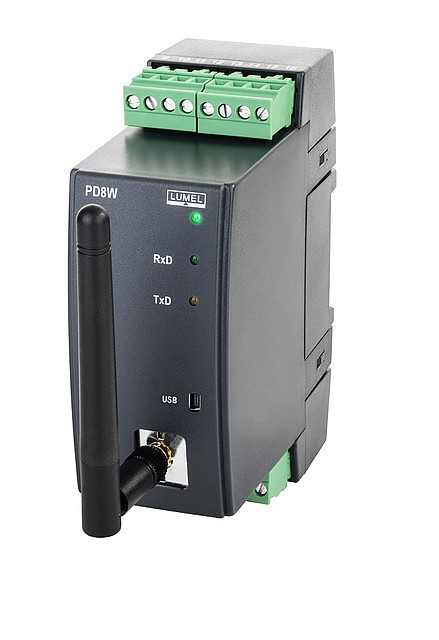

Конвертер протоколов преобразует данные между устройствами с интерфейсом RS-485 и компьютером или сетью Ethernet — соединяет полевой уровень приборов с сетевой инфраструктурой объекта без замены существующего оборудования.

Индикация и интерфейс оператора

Панели оператора обеспечивают локальное отображение параметров и управление контроллером без подключения внешнего ПК. Электронное алфавитно-цифровое и светодиодное табло, а также электронные часы-табло выводят текущие значения на общий экран для персонала цеха или диспетчерской.

Где применяют

• электронагревательные установки в химической и нефтяной промышленности — обогрев труб, установки предварительного нагрева
• насосные агрегаты систем водоснабжения, вентиляционные установки, бойлерные
• системы АВР энергораспределения предприятий и управление гарантированным энергоснабжением совместно с батареями UPS и дизель-генераторами
• промышленные линии с распределённым вводом-выводом, где нужно расширить число каналов контроллера без его замены
