Датчики качества воздуха

Приборы этого раздела измеряют состав воздуха в помещениях по нескольким параметрам одновременно и передают данные в систему управления вентиляцией или климатическим оборудованием. Основные измеряемые величины — концентрация CO2, содержание летучих органических соединений (VOC), угарный газ, мелкодисперсные частицы PM2.5, температура и влажность.

Что и как измеряют

Концентрацию CO2 определяют методом NDIR — недисперсионным инфракрасным анализом. Это оптический метод без расходных элементов: газ поглощает инфракрасное излучение на характерной длине волны, интенсивность поглощения пропорциональна концентрации. Диапазон измерений в зависимости от модели — 0–4000 ppm или 0–10 000 ppm. Самокалибрующиеся версии не требуют периодической ручной поверки: прибор автоматически корректирует показания по ночному минимуму концентрации.

VOC определяется полупроводниковым или смешанным газовым сенсором в диапазоне 0–4000 ppm или 0–100% шкалы. Чувствительность настраивается на три уровня — низкий, средний, высокий — в зависимости от типа помещения и требований к управлению вентиляцией. Датчики фиксируют сигаретный дым, пары растворителей, выделения строительных материалов, продукты жизнедеятельности людей.

Комбинированные датчики серии HTO измеряют одновременно угарный газ CO, углекислый газ CO2, температуру и влажность и передают данные по RS-485 с аналоговым выходом. Один прибор заменяет четыре отдельных датчика.

Конструктивные исполнения

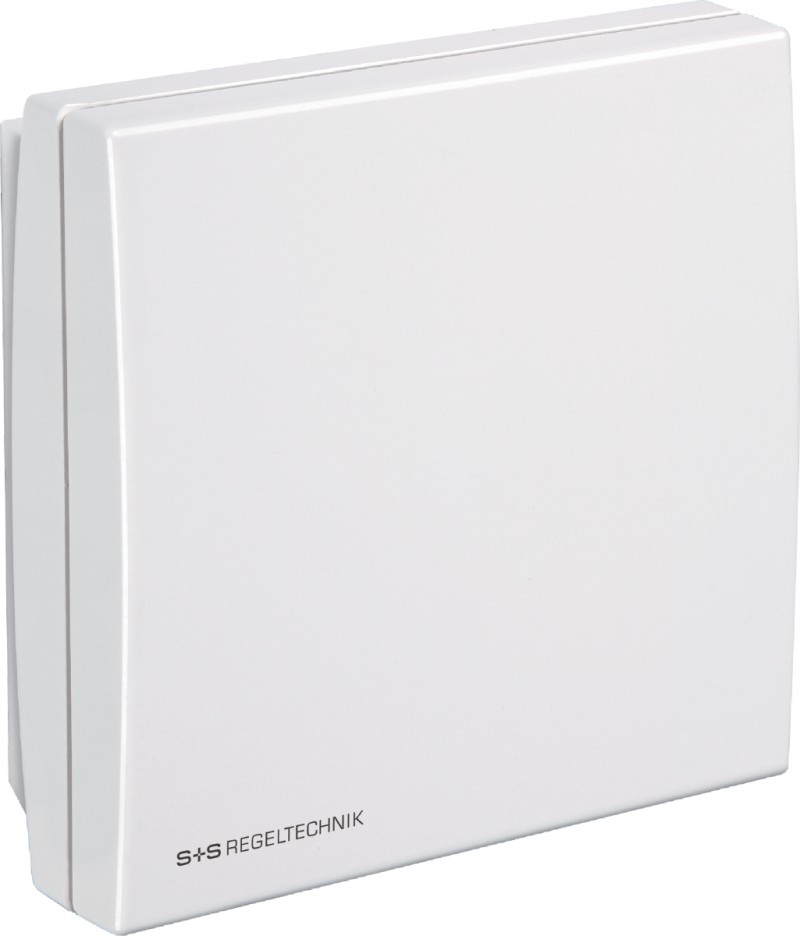

Датчики выпускаются в трёх вариантах монтажа. Настенные приборы устанавливаются в помещении на высоте около 1,5 м — стандартная зона дыхания. Канальные исполнения монтируются непосредственно в воздуховод и контролируют состав воздуха в вентиляционной системе до подачи в помещение. Модели для скрытой установки убираются за фальшпанель или в монтажную коробку — применяются там, где видимые датчики нежелательны по архитектурным соображениям.

Переносные датчики CO2 работают без блока питания от сети и позволяют быстро оценить качество воздуха на объекте без стационарного монтажа.

Где применяют

Датчики качества воздуха используют в системах управления вентиляцией с переменным расходом воздуха (VAV). Логика простая: вентилятор подаёт ровно столько воздуха, сколько нужно по показаниям датчика, а не работает на постоянной мощности. В офисах, конференц-залах, отелях и школах это снижает расход электроэнергии на вентиляцию без ухудшения микроклимата. Нормативный порог концентрации CO2 для жилых и общественных помещений — 1000 ppm, и большинство датчиков настраиваются именно на этот уровень срабатывания реле или управляющего сигнала.
