IAQ-S - Датчик качества воздуха комнатный
Датчик качества воздуха комнатный PolyGard® IAQ-S предназначен для контроля состава воздуха в помещениях жилого и коммерческого назначения.
Устройство можно применять в составе систем кондиционирования или вентиляции для определения уровня проветривания помещений, что позволит повысить энергоэффективность системы одновременно с нормализацией климата в помещении.
Человеческий организм чувствителен не только к концентрации углекислого газа в воздухе помещений, но и к количеству летучих органических соединений (VOC), воспринимающихся органами обоняния.
Чувствительный элемент био-полупроводникового типа определяет количественное содержание летучих соединений в диапазоне 0-4000 ppm, а полученные результаты преобразует в выходные сигналы: аналоговый 0-10 В или цифровой RS-485/ModBus.
Предусмотрена автоматическая коррекция параметров управляющего сигнала.

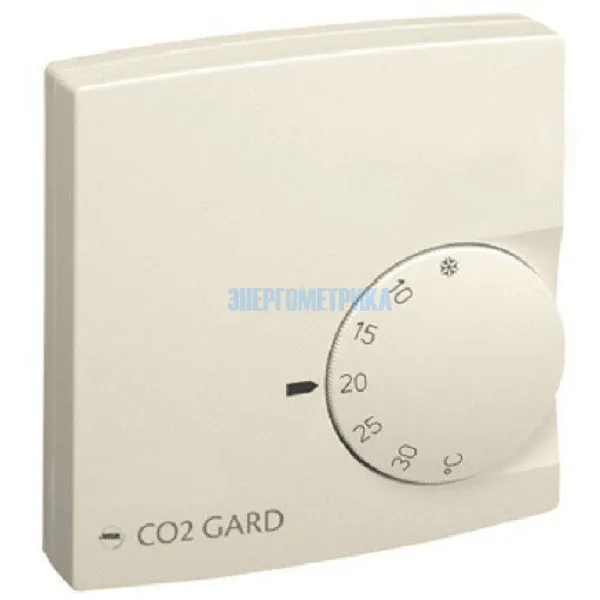

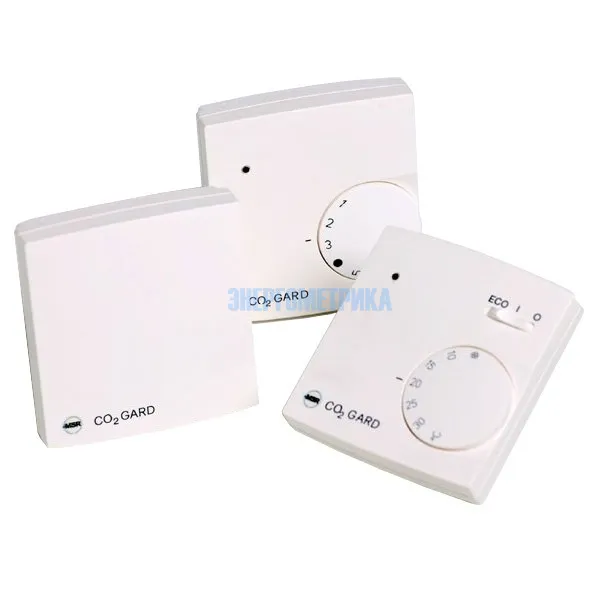

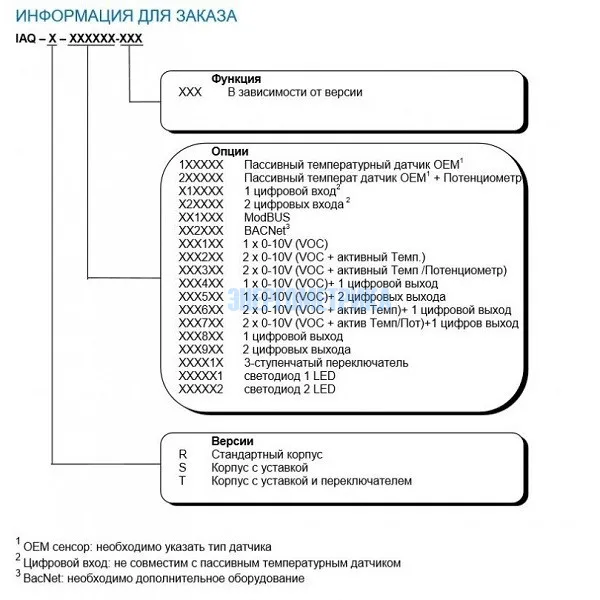

Комнатный датчик качества воздуха IAQ-S выполняется в корпусе с уставкой, конструктивно прост и имеет невысокую стоимость. Возможны варианты исполнения датчика с различными дополнительными опциями.
| Технические характеристики комнатного датчика качества воздуха IAQ-S | |
| Электрические параметры | |
| Напряжение питания | 24 VAC/VDC±20%, 50 Hz (half-wave rectified input) |
| Ток потребления | 30mA |
| Датчик | |
| Чувствительный элемент | Био-полупроводник |
| Диапазон измерения | 0 – 4000 ppm VOC |
| Время отклика (T1/e) | < 30 sec. |
| < 3 min. diffusion time | |
| Повторяемость | ± 95% (testing gas 20 ppm CO) |
| Точность | ± 300 ppm |
| Зависимости от давления | + 1.6 % reading per kPa отклонение от нормального давления 100 kPa |
| Время жизни датчика | > 10 лет |
| Период обслуживания | > 5 лет |
| Выходной сигнал | |
| OUT1 линейный | 0 -10 VDC / 0 - 4000 ppm VOC |
| OUT 2 линейный | 0 -10 VDC / 0 - 30°C |
| D/A разрешение | 10 Bit, 10 mV |
| Электрические параметры | ROUT < 100 Ohm, RLOAD > 5 kOhm |
| Условия окружающей среды | |
| Влажность | 5 to 95% RH non-condensing |
| Рабочая температура | 0 °C to + 50 °C (32 °F to 122 °F) |
| Температура хранения | -10 °C to + 50 °C (14 °F to 122 °F) |
| Общая информация | |
| Операционная среда | Жилые, коммерческие и промышленные диапазоны |
| Время прогрева | 1 min. (@ full specs 15 minutes) |
| Корпус | |
| Материал корпуса | ABS |
| Цвет | RAL 9010 (white) |
| Размер | (W x H x D) 78,3 x 83,4 x 25,5 mm |
| Вес | 0.130 kg (0.25 Ibs.) |
| Класс защиты | IP 30 |
| Инсталляция | Настенный монтаж |
| Кабельный ввод | На обратной стороне |
| Присоединение | Винтовое min. 0,25, max. 1,5 mm2 |
| Руководящие документы | EMC Directive 2004/108/EECCE |
| Гарантия | 1 год на материал |
- IAQ_X_datasheet_RU.pdf 683.3 КB
