RGM180 - Анализатор качества электроэнергии - удаленный графический дисплей
RGM180 - Анализатор качества электроэнергии - удаленный графический дисплей

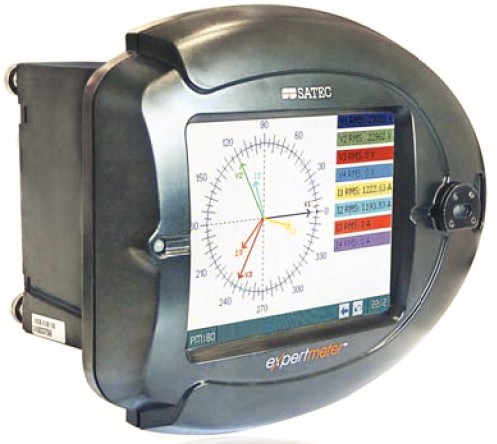

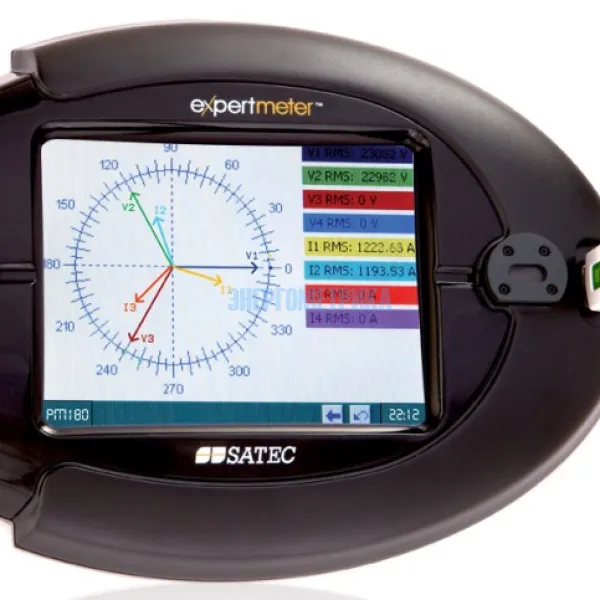

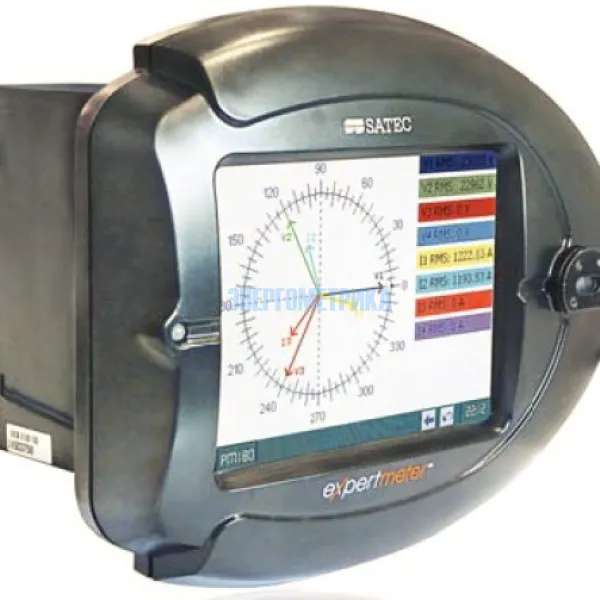

RGM180 - анализатор качества электрической энергии с графическим сенсорным дисплеем 5.7”.
RGM180 может отображать исчерпывающую информацию в доступном виде, что позволяет быстро и эффективно осуществить мониторинг электроэнергии. Сенсорный экран упрощает работу и конфигурацию прибора, не требуя специальной подготовки и обучения.
С прибором применяются разъемные трансформаторы тока.
RGM180 предназначен для контроля и мониторинга информации как от единичного прибора SATEC, так и в составе сети из нескольких приборов. RGM180 может быть подключен напрямую к PM172E, PM172EH, PM175 или ezPAC SA300 без дополнительного источника питания.
Приборы PM172E, PM172EH, PM175 подключаются прямо к RGM180 (который заменяет светодиодный дисплей). ezPAC SA300 соединяется с помощью кабеля длиной до 10м.
Техническая документация
Параметры

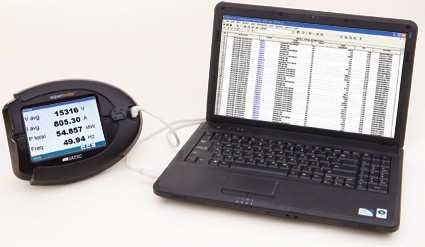

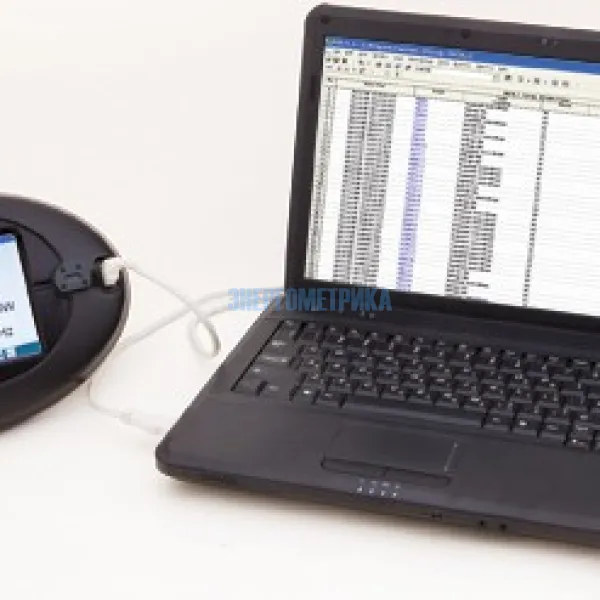

Для непосредственного соединения PM172E, PM172EH, PM175 и ezPAC SA300 может использоваться удаленный источник питания. RGM180 дополняет существующие приборы SATEC возможностями скоростного интерфейса USB 2.0.
Особенности
• Цветной графический TFT-дисплей с сенсорным экраном
• Скоростной порт связи RS-485 (скорость до 480 кбит/с)
• Широкий диапазон рабочих температур: от –20°C до +70°C
• Память: до 65 Мб, флэш-память 256 Мб
• Дисплей Plug&Play с автоматическим обнаружением типа прибора SATEC для его мониторинга и конфигурирования (поддерживаемые модели SA300, PM172E, PM172EH, BFM136, PM175, а также другие приборы SATEC)
• Программируемый экран
• Габаритные размеры: 181×221×48 мм
Технические характеристики
|
RGM180 - Анализатор качества электроэнергии - удаленный графический дисплей |
||
|
Порты связи |
||
|
COM1 |
ИК-порт | |
|
Оптопорт, макс. скорость передачи |
19,2 кбит/с | |
|
Протоколы |
Modbus или DNP 3.0 | |
|
Изоляция |
2500 В AC | |
| COM2 |
Последовательный порт |
COM-порт прибора |
|
Базовая версия |
RS485, макс. скорость передачи |
от 115,2 до 480 кбит/с |
|
Напряжение пробоя |
4000 В AC | |
|
Макс. длина кабеля RS485 |
1000 м | |
|
Протоколы |
Modbus RTU | |
|
Подключение |
DB-15 | |
| ETHERNET | Параллельный порт связи | |
| 10/100Base-T базовая версия |
Встроенный сетевой порт с возможностью PoE |
|
|
Проводной локальный сетевой порт с автосогласованием |
IEEE 802.3 | |
|
ETHERNET-порт, скорость передачи |
10/100 Мбит/с | |
|
Протоколы |
MODBUS / TCP | |
|
Напряжение пробоя |
1,5 кВ АC | |
|
Соединительный разъем |
Стандартный RJ-45 | |
| USB | Встроенный порт USB | Панель дисплея |
| Базовая версия |
Cкорость передачи |
12,5 Мбит/с |
| Протоколы | MODBUS RTU/ASCII и DNP3.0 | |
|
Напряжение пробоя (удаленный дисплей) |
1500 кВ AC | |
|
Напряжение пробоя (локальный дисплей) |
4000 кВ AC | |
|
Расположение разъема |
панель дисплея, вертикально | |
| Дисплей | Панель дисплея | |
| Графический сенсорный ЖК-дисплей с ИК-портом и USB-разъемом | Размер | 5,7" |
| Разрешение | 320x240 | |
| Тип | цветной, сенсорный TFT | |
| Габаритные размеры | 131x102x14,5мм | |
| Активная область | 115,2x86,4мм | |
| Рабочая температура | -20°C...+70°C | |
| Температура хранения | -30°C...+80°C | |
| Энергонезависимая память | Для регистров энергии и тарифов | Базовая 256 Мб |
| Питание | Сеть постоянного низкого напряжения | |
| 12 В DС (стандарт PS) | Номинальное входное напряжение | 10,8...13,2 В DC |
| Диэлектрическая прочность | 4000 В DC | |
| Потребляемая мощность | 2 Вт | |
| 24 В DС (опция PM180 Aux. PS) | Номинальное входное напряжение | 9,5...24,0 В DC |
| Диэлектрическая прочность | 3000 В DC | |
| Потребляемая мощность | 2 Вт | |
| 48 В DС (опция PoE) | Номинальное входное напряжение | 37,0...58,0 В DC |
| Диэлектрическая прочность | 1500 В DC | |
| Потребляемая мощность | 2 Вт | |
| Температурный диапазон | Рабочая температура | -30°C...+70°C |
| Рабочая температура ЖК-дисплея | -20°C...+70°C | |
| Температура хранения | -30°C...+80°C | |
