PMAC770 - Многофункциональный измеритель качества электроэнергии
Трехфазный многофункциональный измеритель качества электроэнергии PMAC770 предназначен для контроля и отображения всех видов электрических параметров.
PMAC770 широко используется в системах распределения низкого и среднего напряжения.
Благодаря подключению прибора PMAC770 к серверу системы контроля энергопотребления PMAC3624 можно просто и не дорого создать систему технического учета электроэнергии.
Дополнив измерительный прибор токовыми клещами с выходным сигналом 5А TTC-CCT, измеритель можно использовать в качестве переносного прибора.
С прибором применяются разъемные трансформаторы тока.
Измеритель качества электроэнергии PMAC770 обладает следующими функциями:
- Измерения в реальном времени всех основных параметров электроэнергии;
- Расчет выбросов углекислого газа CO2;
- Подключаемые модули для BACnet MS/TP; Ethernet TCP/IP, DI; DO; AI; AO
- Измерение всех видов энергии (включая активную энергию, многотарифную энергию, историю энергии, энергию 1~13-ой гармоники).
- Анализ качества электроэнергии;
- Расчет нагрузки;
- Встроенные часы и журнал событий;
- Сигнализация превышения пределов;
- Проверка последовательности чередования фаз;
- Обмен данными: RS-485 (ModBus) - стандарт;
- модуль памяти: 64 Mбит (8 Mбайт)+ Ethernet TCP/IP (опционально);
- BACnet (опционально);
- Цифровой вход или цифровой выход (DI/DO);
- Аналоговый вход/Аналоговый выход (AI/AO, опционально);
- Подключение к интеллектуальному шлюзу xGate6;
- Сигнал тревоги о превышении предела;
- Два импульсных выхода (опционально).
Особенности:
- Подходит для низковольтной/высоковольтной системы (LV/HV)
Для низковольтной системы, PMAC770 / PMAC770-DR напрямую подключается до 690 В AC. Для высоковольтной системы, PMAC770 / PMAC770-DR требует подключения через трансформаторы напряжения, программируемый коэффициент трансформации напряжения.
- Новая форма и дизайн
PMAC770 имеет большой жидкокристаллический дисплей.
- Самодиагностика ошибок чередования фаз
В случае ошибок чередования фаз, PMAC770 будет показывать это на дисплее.
- Измерение в реальном времени
К параметрам измерения истинного среднеквадратичного значения относятся: U, I, P, Q, S, PF, F, кВтч, кварч, потребление, максимальные или минимальные значения.
- Режим вычисления потребления энергии программируется
2 режима потребления энергии: фиксированный интервал и переменный интервал. Программируемый цикл потребления энергии: 5, 10. 15, 30, 60 мин. Программируемое окно: 1, 2, 3 мин.
- Многотарифный подсчет, исторические данные за 31 день и 12 месяцев
2 режима настройки: режим временной зоны и режим выходных. Режим временных зон: 2 временных зоны в год. Режим выходных: рабочие дни (пн.- пт.) и выходные (сб.- вс.) Существует два списка тарифов, для каждого списка можно настраивать 8 периодов времени по 24 часа, 4 тарифа.
- Анализ качества электроэнергии
Анализ гармоник, пик-фактор и K-фактор, асимметрия и т.д.
- Опциональный модуль и обновление
Устанавливается в опциональный модуль, позволяет проводить модернизацию.
- Пределы сигнализации
Нижний / верхний предел сигнализации, мониторинг объектов включает в себя: U, I, PF, F, СКГ, асимметрия. Если любые параметры превышают пределы и остаются на этом уровне определенное время, PMAC770/PMAC770-DR будет записывать событие и выходной сигнал срабатывания реле.
- Высокая точность
Активная энергия: согласно IEC62053-22, класс 0,5 с. Реактивная энергия: согласно IEC62053-23, класс 2.
- Небольшие размеры и тонкий профиль
- Стандарт IEC62053-22/23, CE. KEMA
PMAC770 - Многофункциональный измеритель качества электроэнергии |
||||||
Базовая функция | ||||||
Измерение в реальном времени |
Напряжение | Ua, Ub, Uc, Uab, Ubc, Uca, UL-L ср., UL-N ср. | ||||
Сила тока | Ia, Ib, Ic, In, Iср. | |||||
Мощность | Pa, Pb, Pc, ΣP, Qa, Qb, Qc, ΣQ, Sa, Sb,Sc, ΣS | |||||
Коэффициент мощности | PFa, PFb, PFc, ΣPF | |||||
Энергия | кВтч и кварч (4 квадранта) | |||||
Частота | F | |||||
Потребление энергии и макс. потребление | Dmd_I, Dmd_P, Dmd_Q ,Dmd_S | |||||
Макс./мин. значение | Макс./мин. (U, I, P, Q) | |||||
Многотарифная энергия | ||||||
Анализ качества электроэнергии |
Асимметрия | U_unbl, I_unbl | ||||
Гармоники (31-я) | THDu, THDi, TOHDu, TOHDi, TEHDu, TEHDi, HRU, RHI | |||||
Среднеквадратичные гармоники (0-31-я) | напряжения, тока | |||||
Гармоническая энергия (1-я-13-я) | ||||||
Пик-фактор напряжения, K-фактор тока, коэффициент нагрузки, девиация напряжения, девиация частоты |
Сигнализация | Верхний / нижний предел сигнализации |
Связь |
MODBUS-RTU, Ethernet TCP/IP, BACnet MS/TP |
DI, DO, AI, AO |
Базовый 3DI + 2DO, Макс. 11 DI, 4DO 2 аналоговых входа (4~20 мА) 2 аналоговых выхода (4~20 мА) |
Функция записи | Последовательность событий (журнал событий), часы реального времени (гггг-мм-дд; чч:мм:сс) |
Девиация напряжения/частоты, запись дисбаланса напряжения |

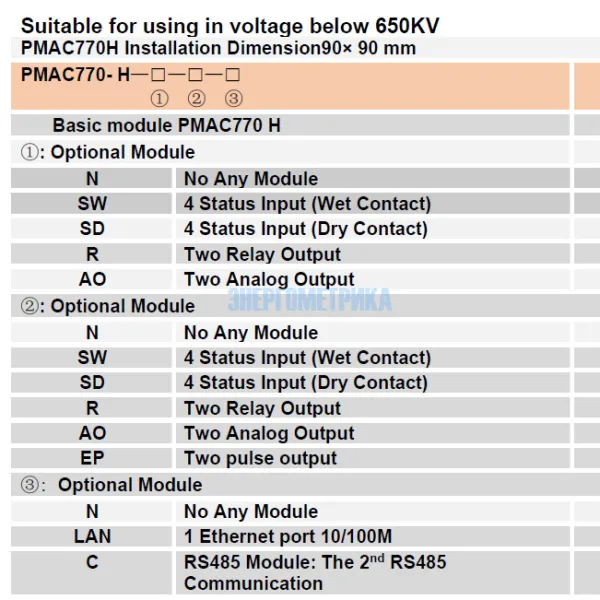

Опциональный модуль (только для PMAC770) |
||||
SW | 4 входа состояния (мокрый контакт) | |||
SD |
4 входа состояния (сухой контакт) |
|||
R | 2 релейного выхода | |||
C | 2-й RS485 | |||
Ep | 2 импульсных выхода | |||
AI | 2 аналоговых входа (4-20 мА) | |||
AO | 2 аналоговых выхода (4-20 мА) | |||
BA | Протокол BACnet |
Параметр | Погрешность | Разрешение | Диапазон измерения |
Напряжение | 0,2% | 0,01 В | Прямой: 690 Вф-ф, Первичный трансформатор напряжения: 0~999,9 кВ, Вторичный трансформатор напряжения: 100 В ф-ф или 110 В |
Сила тока | 0,2% | 0,001 A | Первичный трансформатор тока: 0~49 999 A, Вторичный трансформатор тока: 1 A или 5 A |
Мощность | 0,5% | 0,1 Вт/вар/ВА | Каждая фаза: 0~49994 МВт/Мвар/МВА, Сумма: 0~149982 МВт/Мвар/МВА |
Коэффициент мощности | 0,5% | 0,001 | -1,000~+1,000 |
Частота | 0,01 | 0,01 Гц | 45~65 Гц |
Активная энергия | 0,5% | 0,1 кВтч | 0~ 99 999 999,9 кВтч |
Реактивная энергия | 2,0% | 0,1 кварч | 0~ 99 999 999,9 кварч |
СКГ | 1,0% | 0,001 | 0~100,0% |
Отдельная гармоника | 1,0% | 0,001 | 0~100,0% |
Асимметрия | 1,0% | 0,001 | 0~100,0% |
Технические характеристики | ||||
Измерение | Истинное ср. кв. значение, время обновления 1 с | |||
Вход | Номинальный ток: 1 A или 5 A, Номинальное напряжение: напрямую 120 В, 220 В, 240 В, 277 В, 398 В ф-N (опционально), Вторичный трансформатор напряжения: 100 В ф-ф или 110 В, (опция), Частота: 50/60 Гц | |||
Перегрузка | 120% от номинала, постоянно, Мгновенный ток: 10 раз/с, Мгновенное напряжение: 2 раза/с | |||
Вход состояния | сухой контакт, внешний источник питания | |||
Выход реле | Мощность: 250 В AC/5 A | |||
Импульсный выход | Постоянная импульса: 1000~9999, программируемая, Длительность импульса: 60~100 мс, программируется, Формула: 1 импульс = (1÷ постоянная импульса ×PT ×CT) кВтч | |||
Выдерживаемое напряжение промышленной частоты | 2 кВ АС/мин | |||
Сопротивление изоляции | ≥50 МОм | |||
Импульсное выдерживаемое напряжение | 4 кВ (пик), 1,2/50 мкс | |||
Источник питания |
5 ~ 265VAC, or 85 ~ 265 VDC, 45 ~ 65Hz (когда выбран P1), 00 ~ 420VAC, or 100 ~ 400VDC, 45 ~ 60Hz (когда выбран P2) |
|||
Потеря мощности | <10VA (когда выбран P1), <15VA (когда выбран P2) | |||
Обмен данными | Последовательный интерфейс RS485, шина Modbus-RTU. Скорость обмена данных: 2400, 4800, 9600, 19200, 38400 бод/с, Адрес: 1~247 | |||
Размеры (Д x Ш x В) | PMAC770: Панель: 96 x 96 x 13,5 мм Профиль: 90 x 90 x 58,6 мм (базовый), 90 x 90 x 80,1 мм (опциональный модуль), PMAC770-DR: Панель: 96 x 96 x 12 мм, Профиль: 90 x 90 x 58,61 мм (базовый) |
|||
Класс защиты | IP52 (передняя панель) и IP30 (корпус) | |||
Масса | Базовые ед. измерения: прибл. 550 г | |||
Условия эксплуатации | ||||
Рабочая температура: -10°С~ +55°С | ||||
Температура хранения: -40°С~ +70°С | ||||
Влажность: 5%~95% без конденсации | ||||
Стандарт (ЭМС) | ||||
Устойчивость к электростатическим разрядам IEC 61000-4-2, Уровень 4 | Устойчивость к броскам тока (1,2/50 мкс ~ 8/20 мкс) IEC 61000-4-5, Уровень 3 | |||
Устойчивость к излучению IEC 61000-4-3, Уровень 3 | Кондуктивное излучение EN 55022, Класс B | |||
Устойчивость к быстрым переходным процессам IEC 61000-4-4, Уровень 4 | Испускаемое излучение EN 55022, Класс B |
