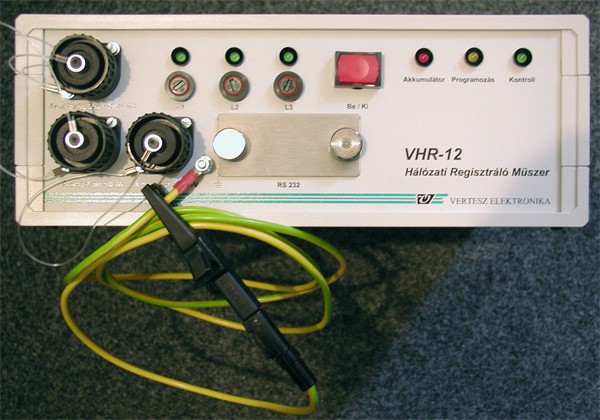

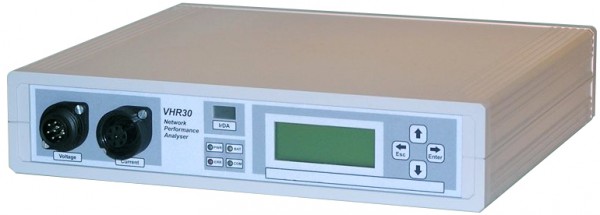

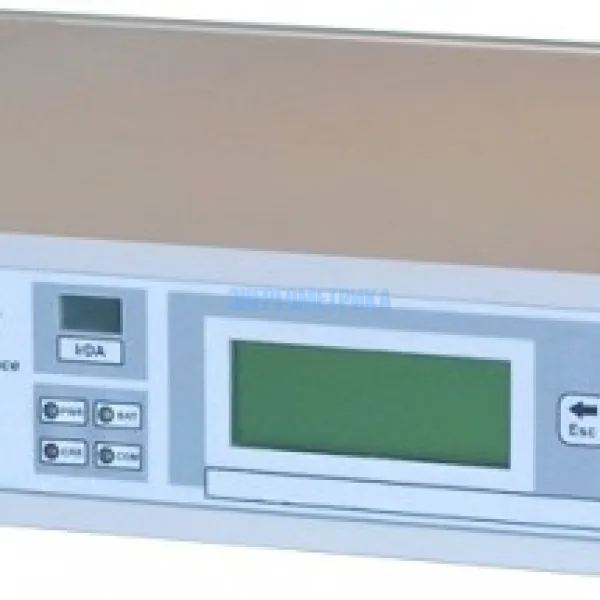

VHR - Прибор измерения и регистрации качества сети
VHR - Прибор измерения и регистрации качества сети
Приборы VHR постоянно измеряют параметры сети, вычисляют среднее, минимальное и максимальное значение каждой величины за время усреднения, которое устанавливается пользователем в диапазоне 0.5 – 15 минут.
Кроме того устройства регистрируют количество событий, происшедших в период усреднения, классифицируя их на:
- провал напряжения (0,1 x Uном. < U < 0,9 x Uном.),
- выпад напряжения (U<0,1 x Uном.),
- перенапряжение (U>1,1 x Uном.),
- импульсное напряжение отдельно по каждой фазе с указанием времени наступления события, его длительности и уровня напряжения.
Провалы напряжения классифицируются по диапазонам: 70%-90% Uном., 40%-70% Uном., 20%-40% Uном., 10%-20% Uном., а перенапряжения по диапазонам: 110%-115% Uном., 115%-120% Uном., >120% Uном.
Техническая документация
Параметры
Программирование приборов, считывание измеренных параметров производится с помощью специальной программы Vhx, поставляемой вместе с приборами. Связь между устройством и компьютером производится посредством канала RS 232, GSM, GPRS, LAN.
Питание приборов осуществляется непосредственно от измеряемой сети, причем для работы достаточно наличие напряжения хотя бы в одной, произвольной фазе.

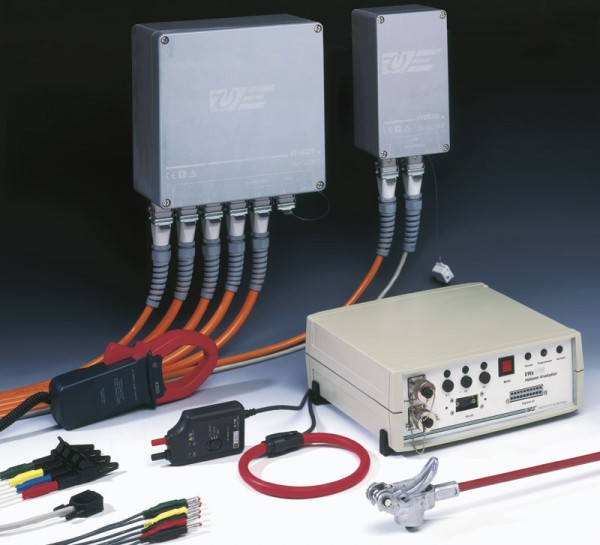

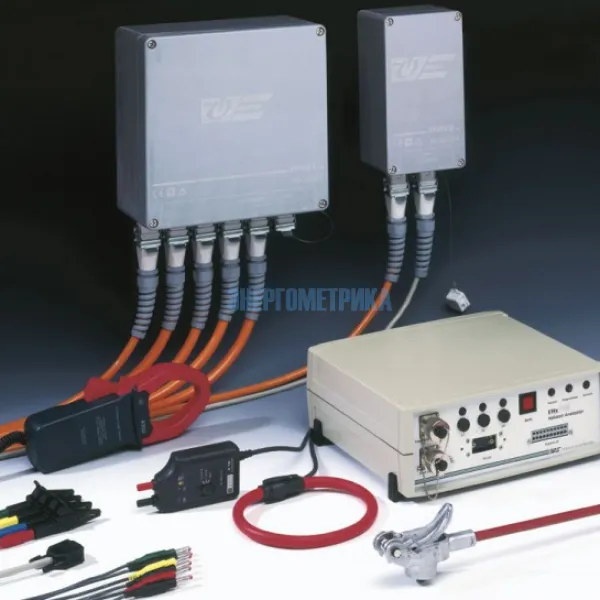

Переносные регистраторы выполнены в водо- и пыленепроницаемом корпусе. С помощью специальных крепежных устройств приборы могут быть установлены на столбах ЛЭП и распределительных шкафах.
Обработка результатов измерения
С помощью программы Vhx производится считывание измеренных значений и сохранение в специальной базе данных.
Поскольку результаты измерений могут являться доказательством при спорах между сетевыми предприятиями и потребителем, во избежание подделки, вся информация хранится в файле специального формате vhx, который можно конвертировать в текстовый файл (.txt) программой Vhx. Далее полученные значения представляются в виде EXCEL таблиц.
Для графического отображения результатов измерения служит программа Trend Analizator
Обработка информации, составление статистических отчётов возможна с помощью программы REGINFO.
Приборы семейства VHR измеряют следующие параметры:
- действующее значение (TrueRMS) фазного и линейного напряжения), определяемое на пол периоде основной частоты, усредненное, минимальное и максимальное значение за период усреднения Т=0.5 – 15 мин
- действующее значение (TrueRMS) фазного тока и Io, усредненное, минимальное и максимальное значение за период усреднения Т=0.5 – 15 мин
- частота, усредненное, минимальное и максимальное значение за период усреднения Т=0.5 – 15 мин
- симметричные составляющие
- провалы напряжения
- перенапряжения
- импульсное напряжение
- кратковременная и длительная доза фликера Pst, Plt
- гармонические составляющие тока по гармоникам (до 40 составляющей)
- полный коэффициент гармонических искажений (THD) тока
- гармонические составляющие напряжения по гармоникам (до 40 составляющей) Ku(n)
- полный коэффициент гармонических искажений напряжения (THD) Ku
- активная, реактивная и полная мощность по каждой фазе и общая, усредненное, минимальное и максимальное значение за период усреднения Т=0.5 – 15 мин
- коэффициент мощности по каждой фазе и общий, усредненное, минимальное и максимальное значение за период усреднения (Т=0.5 – 15 мин)
| VHR - Прибор измерения и регистрации качества сети |
||||||||||
| Тип | Напряжение (в соответствии с ГОСТ 13109-97) | Частота | Ток | Мощность, cosф |
||||||
| Эфф. значения | Быстрое перех. состояние | Понижение, перерыв | Перенапряжение | Симм. составляющие | Гармоники | Фликер | ||||
|
VHR-10 |
x | x | x | x | x | x | x | |||
| VHR-11 | x | x | x | x | x | x | x | x | ||
| VHR-12* | x | x | x | x | x | x | x | x | x | |
| VHR-14* | x | x | x | x | x | x | x | x | x | x |
| VHR-20** | x | x | x | x | ||||||
| VHR-21 | x | x | x | x | x | x | ||||
| Примечание: | * VHR-12 и VHR-14 измеряют до 40-й гармоники; ** VHR-20 измеряет суммарный коэффициент гармоник (THD) по каждой фазе |
|||||||||
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
