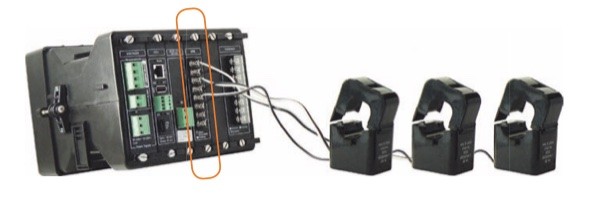

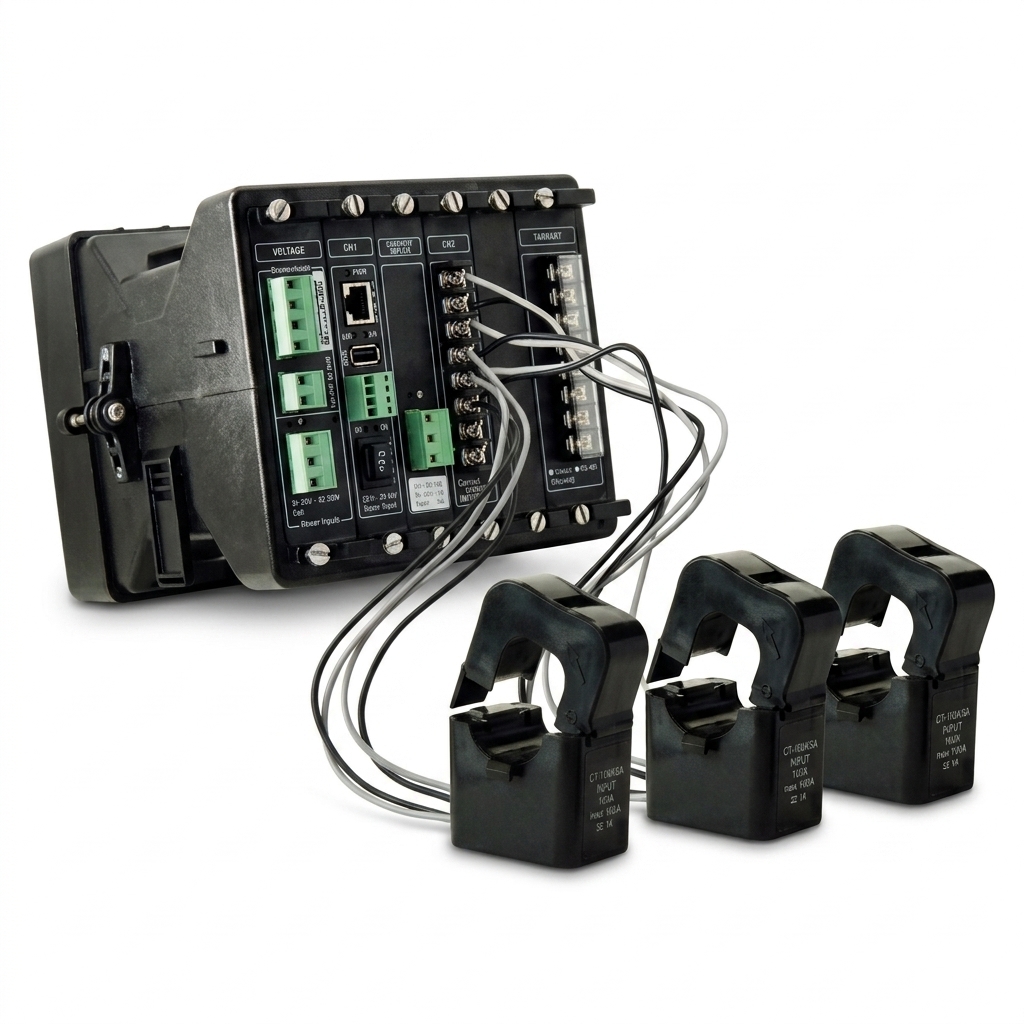

PM180 SATEC - Многофункциональный контроллер
PM180 SATEC - Многофункциональный контроллер
РМ180 является многофункциональным IED - контроллером и выполняет полный анализ качества электроэнергии согласно ГОСТ 32144-2013, измерения параметров сети, регистрацию аварийных событий и автоматизацию энегообъектов.
Прибор имеет гибкую архитектуру. Базовая модель выполнена с 3 слотами для установки различных дополнительных модулей (горячая замена). Прибор может быть смонтирован на панель, на DIN-рейку или установлен в стандартный шкаф 19".
Контроллер содержит до 5 коммуникационных портов и поддерживает передачу данных по открытым протоколам: Modbus RTU/TCP, ГОСТ Р МЭК 60870-5-101/104, а также протоколу МЭК 61850 включая MMS, GOOSE и оперативные блокировки.
Модульная конструкция позволяет заказать устройство с разным набором дискретных входов и программируемых релейных выходов, а наличие порта USB упрощает настройку и обслуживание устройства.
Состояние дискретных входов, программируемых реле, всех измеренных параметров сети сохраняются в энергонезависимой памяти с присвоенными метками времени и передаются по каналам связи.
Поддерживается точная синхронизация времени между различными контроллерами.
Широкий температурный диапазон позво- ляет использовать данный контроллер на различных объектах.
РМ180 может применяться в системах телемеханики, АСУ ТП подстанций, а также при построении систем учёта и контроля качества электрической энергии.
Техническая документация
Параметры
Технические характеристики:
- Измерение напряжений, токов, частоты, мощностей, cosφ, среднеинтервальных значений, профиля нагрузки, измерение тока нейтрали;
- Встроенные часы и календарь, присвоение меток времени, синхронизация часов прибора;
- Подключение внешних дисплеев;
- 64 управляющих триггера, программируемые уставки;
- 3 слота для установки дополнительных модулей;
- Возможность установки до 24 программируемых реле;
- Память 256 Мб;
- До 48 дискретных входов, время сканирования 1 мс;
- Настройка логических связей между уставками;
- Оперативные блокировки;
- Многотарифный счётчик класса 0,2S IEC 62053-22;
- Дублированное питание прибора (опция);
- Регистрация профилей нагрузок в энергонезависимой памяти;
- Анализ качества электроэнергии согласно европейскому стандарту EN50160;
- Анализ качества электроэнергии согласно ГОСТ 32144-2013 и ГОСТ Р 51317 (класс А);
- Регистрация индивидуальных гармоник и интергармоник согласно IEC 61000-4-7;
- Осциллографирование токов КЗ до 20 х Iном;
- Регистрация последовательностей событий с резолюцией 1 мсек;
- 3 независимых порта: RS-232, RS-422/485, Ethernet, USB;
- ИК-порт (опция);
- Модем GSM/GPRS (опция);
- Протоколы: Modbus, МЭК 61850, МЭК 60870-5-101/104.
