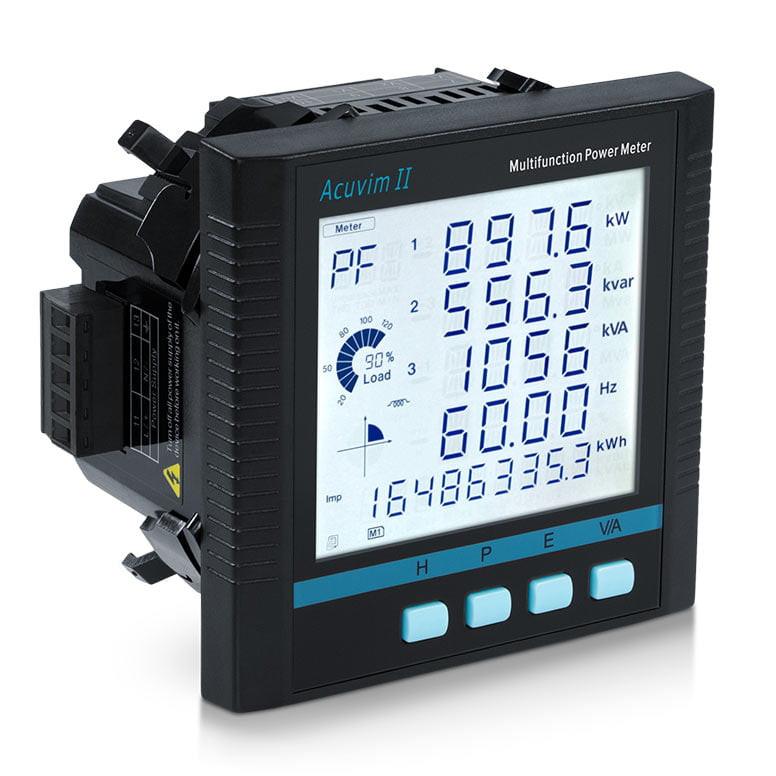

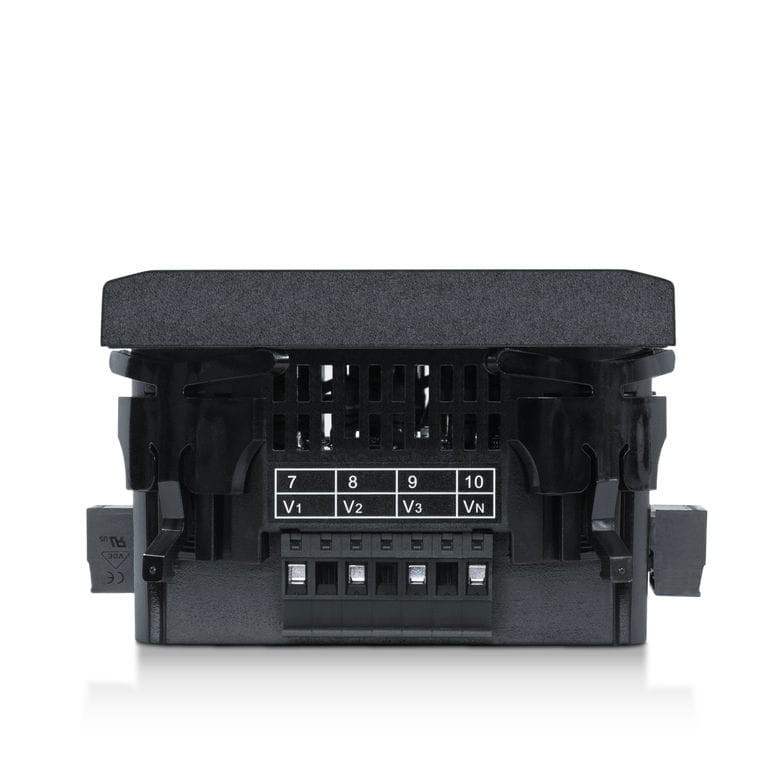

Acuvim II - Анализатор качества электроэнергии

Артикул: Acuvim II

Анализатор качества электроэнергии Acuvim II используют в качестве устройства для сбора данных интеллектуальных систем распределения электроэнергии и систем автоматизации производства. Широкий набор подключаемых модулей расширения облегчает обмен данными по более чем 15 различным стандартным отраслевым протоколам.

Благодаря подключению прибора Acuvim II к серверу системы контроля энергопотребления PMAC3624 можно просто и не дорого создать систему технического учета электроэнергии.

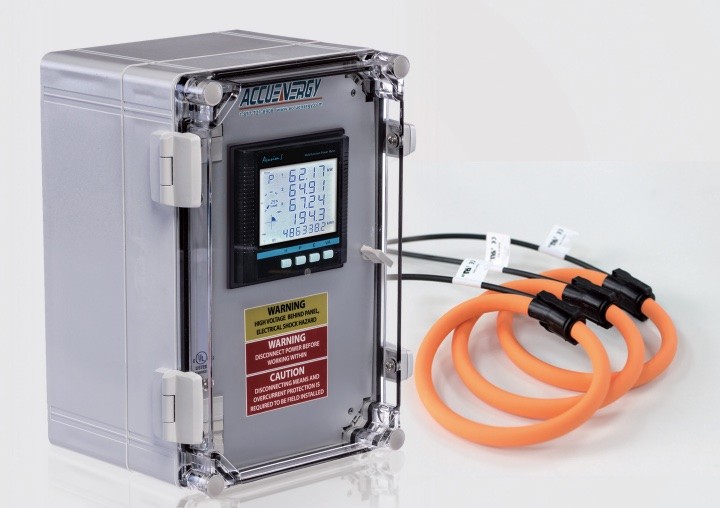

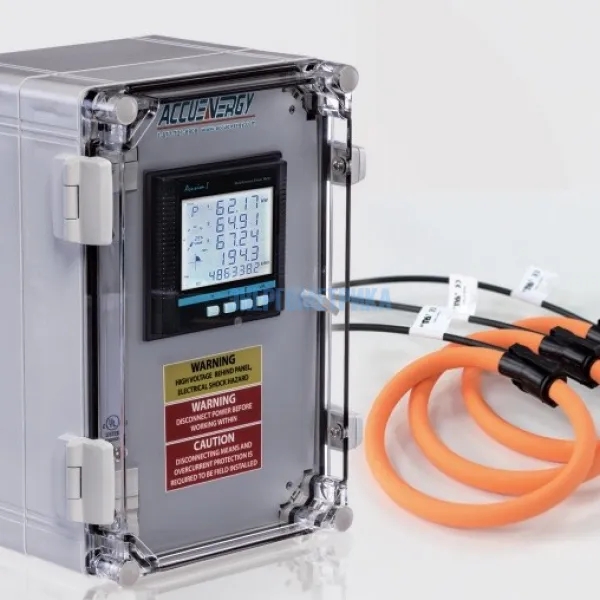

Дополнив измерительный прибор токовыми клещами с выходным сигналом 5А TTC-CCT, измеритель можно использовать в качестве переносного прибора.

Одним из преимуществ прибора является поддержка протокола МЭК 61850.

Многофункциональный измеритель параметров электроэнергии Acuvim II идеально подходит для мониторинга и контроля систем распределения энергии.

С прибором применяются разъемные трансформаторы тока.

Анализатор качества электроэнергии Acuvim II обладает следующими функциями:

  • Приборы соответствуют стандарту ANSI C12.20 (класс 0.1) и IEC 62053-22 (класс 0.1S);
  • Регистрация данных доступна в 8 МБ, 16 МБ, 4 ГБ и 8 ГБ с модулем WEB2;
  • Поддержка ModBus RTU, BACnet MS/TP. Дополнительные модули обеспечивают поддержку различных протоколов и интерфейсов связи, таких как Modbus-TCP/IP, BACnet-IP, IEC-61850, EtherNet/IP и Wi-Fi;
  • Разработан с использованием передовых технологий кибербезопасности;
  • Несколько вариантов выхода в том числе 5А, мА, RCT (пояс Роговского), или 333мВ;
  • Измерение частоты с высоким разрешением - 0,001 Гц;
  • Частота обновления 20 мс;
  • Два режима EtherNet с возможностью работать в режиме RSTP и отдельно настраиваемой сетью;
  • Измерение тока нейтрали с помощью 4-ого трансформатора тока.

Многофункциональный измеритель параметров электроэнергии Acuvim II используют для высокоточного мониторинга и анализа, системной интеграции и работы в сложных условиях.

Основными сферами применения Acuvim II являются:

  • Контроль питающих линий распределительной сети, трансформаторов, генераторов, конденсаторных установок и двигателей;
  • Системы со средним и низким напряжением;
  • Коммерческие, промышленные, коммунальные предприятия;
  • Анализ качества электроэнергии;
  • Регистрация данных.

Анализатор качества электроэнергии Acuvim II обладает следующими особенностями:

Функция измерения

  • Фазное напряжение: V1, V2, V3,Vlnavg;
  • Линейное напряжение: V12,V23, V31, Vllavg;
  • Ток: I1, I2, I3, I4, In, Iavg
  • Мощность: Р1, Р2, Р3, Рsum
  • Полная мощность: S1, S2, S3, Ssum
  • Частота: F
  • Коэффициент мощности: PF1, PF2, PF3, PF
  • Энергия: Ep_imp, Ep_exp, Ep_total, Ep_net, Epa_imp, Epa_exp, Epb_imp, Epb_exp, Epc_imp, Epc_exp
  • Реактивная энергия: Eq_imp, Eq_exp, Eq_total, Eq_net, Eqa_imp, Eqa_exp, Eqb_imp, Eqb_exp, Eqc_imp, Eqc_exp
  • Полная энергия: Es, Esa, Esb, Esc
  • Потребление: Dmd_P, Dmd_Q, Dmd_S, Dmd_I1, Dmd_I2, Dmd_I3
  • Нагрузка
  • Контроль 4 квадрантов

Функция мониторинга

  • Качество электроэнергии
  • Гармоники напряжения: от 2 до 63, THD
  • Гармоники тока: от 2 до 63, THD
  • 400 Гц  анализ до 15 гармоники
  • Коэффициент амплитуды напряжения
  • Хранение растровых графических изображений в формате THFF (TIF)
  • Текущий К-фактор
  • Коэффициент разбаланса напряжения U_unbl
  • Коэффициент разбаланса тока U_unbl
  • Подробная статистика с временными метками

Функция сигнализации

Вы можете установить ограничения и интервалы времени для 16 параметров. При нарушении установленных ограничений это событие будет записано в журнал с соответствующей временной меткой и будет сгенерирован сигнал предупреждения. Данные 16 параметров можно выбрать из 80 доступных.

Частота дискретизации

512 отчетов за период. С модулем расширения WEB2 доступны варианты быстрой регистрации событий с частотой обновления 100 мс и 50 мс.

Модуль ввода/ вывода

В приборе использованы разработки E-module, обеспечивающие гибкость и простоту настройки функций ввода/ вывода. К одному счетчику можно подключить до 3 модулей. Такие модули объединяют в себе функции цифрового входа, цифрового выхода, импульсивного выхода, релейного выхода, аналогового входа и аналогового выхода.

Защита от злоумышленных повреждений

Пользователи могут установить на счетчик физическую пломбу, обеспечивающую защиту от злоумышленных повреждений. Изменить пользовательские настройки без нарушения пломбы невозможно.

Высокая частота измерений (опционально в модели Acuvim IIR)

Высокая частота измерений (400 Гц) позволяет использовать прибор для контроля состояния бортовых систем самолета.

Мультиплатформенный доступ

Встроенный веб-сервер позволяет получить доступ к прибору с помощью компьютера, планшета или смартфона

Регистрация данных

Acuvim IIR/IIW имеет функцию регистрации параметров с опцией доступа к архивным данным для составления графиков, отчётов, анализа и учёта потребляемых ресурсов, просмотра аварийных событий и удалённого мониторинга. При использовании AXM-WEB2 объём памяти увеличивается до 8 ГБ с интервалом регистрации 1 сек.

Приборы ведут до 3 журналов истории, в которых фиксируется большая часть измеренных значений. Объем встроенной памяти: до 8 или 16 МБайт, размеры журналов можно изменить. Встроенные часы обеспечивают точный контроль времени зарегистрированных событий.

Время использования

Пользователи могут назначить до 4 различных тарифов (повышенное и нормальное потребление, пик) на временные периоды в течении дня. Счетчик будет учитывать потребление электроэнергии на основании различных тарифов, времени внутренних часов и настроек TOU.

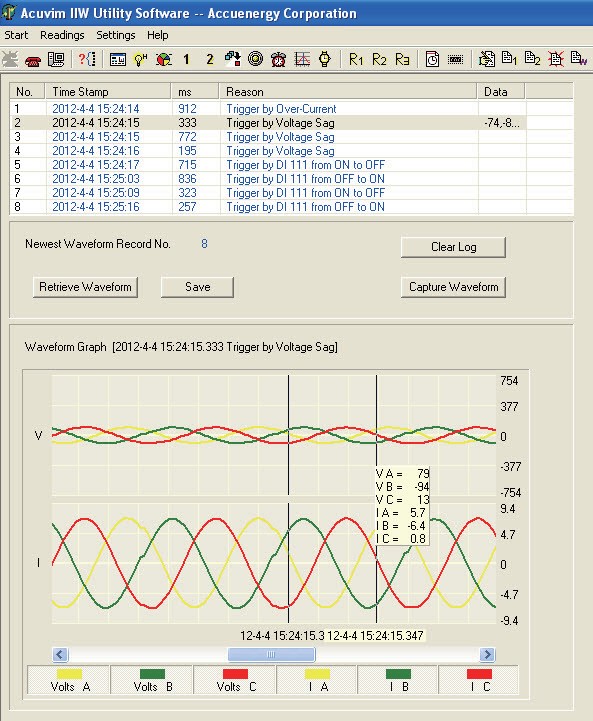

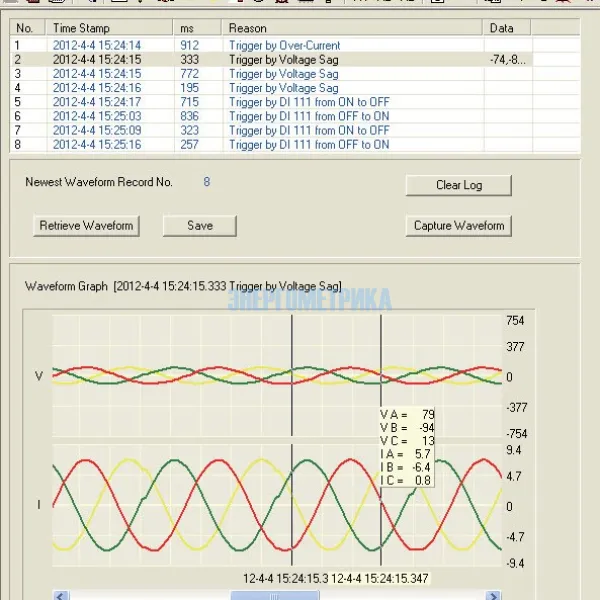

Запись формы кривой (осциллограмм) сигнала

Acuvim II может записывать до 100 групп напряжения и тока. Он выполняет 10 циклов записи амплитуды сигнала до и после точки срабатывания. Пользователи могут настроить точки срабатывания самостоятельно. Подключите модуль AXM-WEB2, чтобы сохранять файлы осциллограмм в формате COMTRADE.

Ведение журнала качества электроэнергии

В случае проблем с качеством электроэнергии (всплесков, провалов и т.п.) Acuvim II записывает временную метку и сопутствующие условия. Счетчик может хранить до 50000 событий.

Контроль показателей качества электроэнергии

Модель Acuvim IIW отличается от базовой наличием следующих дополнительных функций: анализа гармоник и регистрации показателей качества электроэнергии с записью осциллограмм и событий.

Многотарифный учет

Acuvim IIE осуществляет гибкий учёт электропотребления на различных коммерческих и промышленных объектах согласно схем учёта: по временным интервалам потребления либо по нормам расхода.

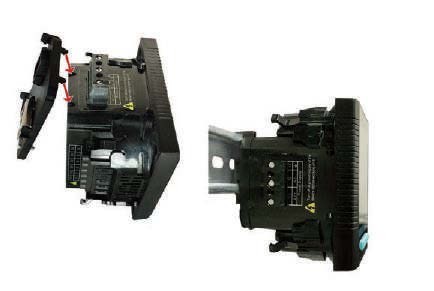

AXM - адаптер для монтажа на DIN-рейку

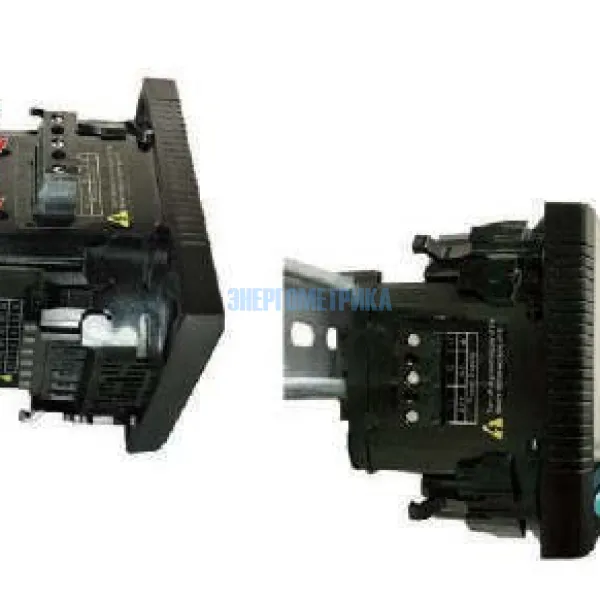

AXM позволяет легко и быстро установить измерители серий Acuvim II на DIN-рейку вне зависимости от модели прибора или наличия модулей ввода или вывода.

Автоматическая настройка частоты

Номинальная частота автоматически настраивается в соответствии с локальной, например, 50 или 60 Гц. Измерительный прибор можно использовать в странах с другими электрическими частотами.

Многофункциональный токовый вход

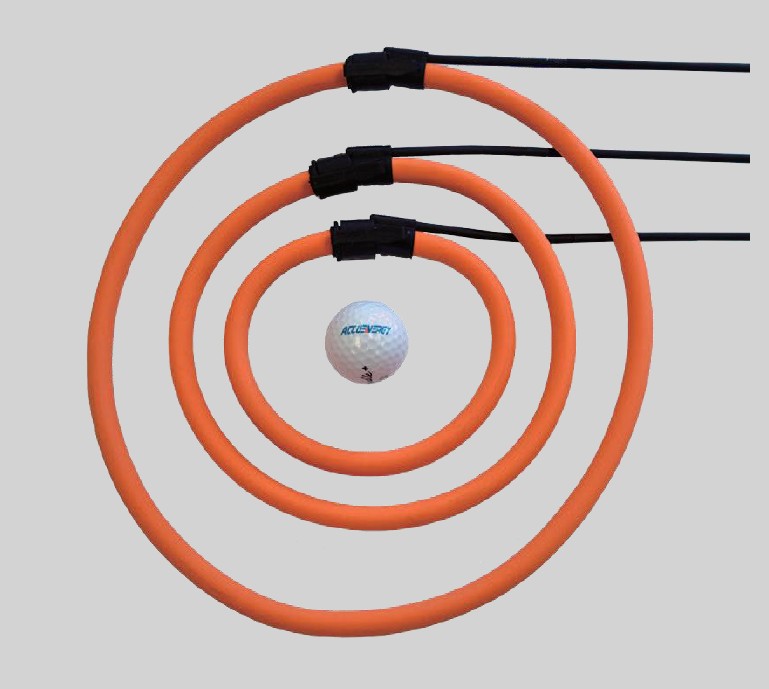

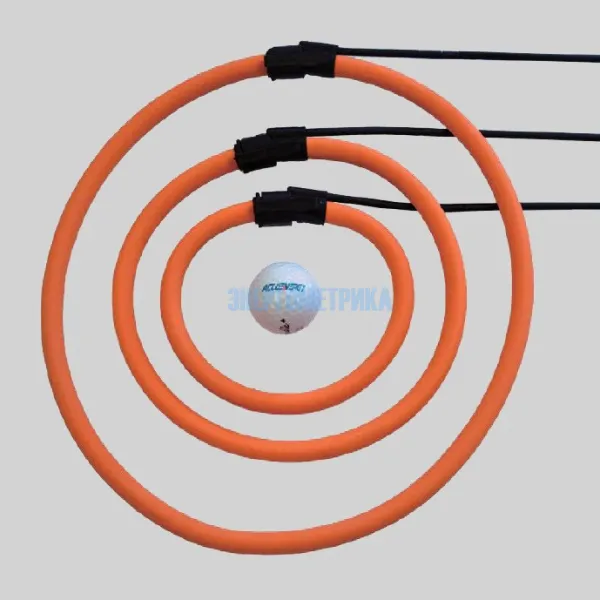

Счетчик совместим с различными трансформаторами тока: на 5А, 1А, 80мА, 100мА, 200мА, 333мВ СТ и кольцами Роговского.

Связь

  • Протокол Modbus RTU и BACnet MS/TP через RS485;
  • Ethernet (Modbus TCP, HTTP, SMTP, SNTP, HTTPs Post, FTP) + PROFIBUS DP;
  • Wi-Fi;
  • PROFIBUS DP;
  • Каналы связи Wi-Fi и Ethernet (Modbus TCP, HTTP, SMTP, SNTP, HTTPs Post, FTP)
  • BACnet IP, BACnet MS/TP;
  • Два порта RS485.

Дисплей

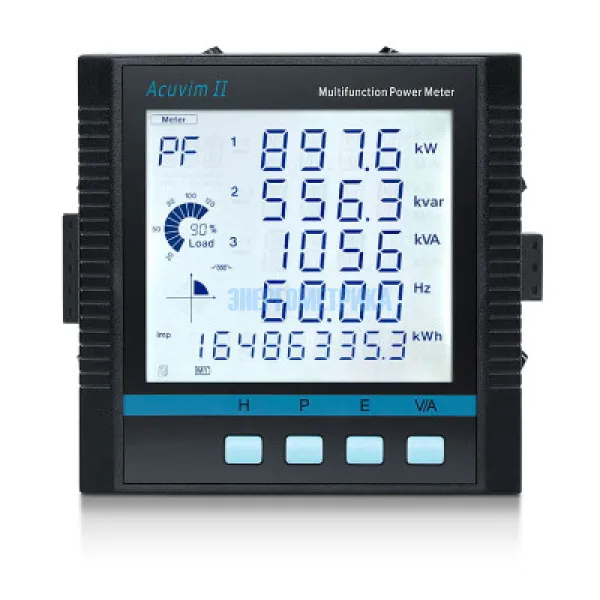

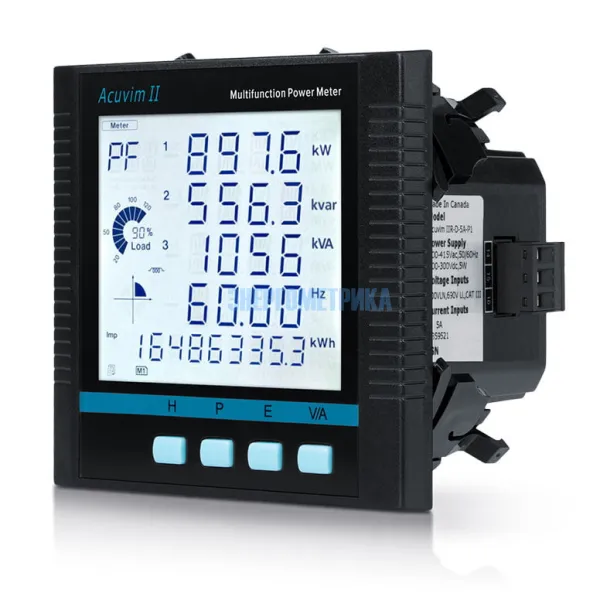

  • Большой и удобный ЖК-дисплей с белой подсветкой;
  • Большой диапазон температурных условий эксплуатации;
  • Отображение нагрузки в процентах, 4 квадрантов и источника потребления.

Корпус

Малый размер (96*96), установка на DIN-рейку или кронштейн 4" ANSI

Цифровой/аналоговый ввод/вывод

Обмен данными с другими устройствами с помощью расширяемых модулей ввода/вывода



AXM-I01

AXM-I02 AXM-I03
Цифровой вход (сухой) 6 4 4
Цифровой выход - 2 -
Релейный выход 2 - 2
Аналоговые входы - - 2
Аналоговые выходы - 2 -
Источник питания 24 В DC - -

Поддержка протоколов: Modbus-TCP/IP, SNMP, SMTP, SNTP, HTTP(s) Post, HTTP(s) web-сервер, BACnet-MS/TP, BACnet-IP, Profibus, IEC61850, Second Modbus-RTU.

Поддержка интерфейсов: Ethernet, Wireless Mesh Network, WiFi, Profibus

Модели серии ACUVIM II

  Acuvim IIR Acuvim IIW
 Применение  Учет/регистрация данных  Качество электроэнергии
 Измерения  400 параметров  400 параметров
 Регистрация данных  •  •
 Память  8 Мб  16 Мб
 Вход измерения тока

На выбор: 5A/1A, 80 мА/100 мА/200 мА, 333 мВ

или RCT (пояс Роговского)

 Питание

P1 (для 100–415 В переменного тока, 50/60 Гц или 100–300 В постоянного тока) или P2 (для 20–60 В постоянного тока)

 Качество электроэнергии

•



Характеристики

Точность измерения электрических параметров
Параметр Точность Разрешение Диапазон
Напряжение 0.1% 0,1 V 10 В...1000 кВ
Ток 0,1% 0,1 мА 5 мА...50000 А
Мощность 0,1% 1 Вт -9999 МВт...9999 МВт
Реактивная мощность 0,1% 1 вар -9999 Мвар...9999 Мвар
Полная мощность 0,1% 1 ВА 0...9999 МВА
Потребление мощности 0,1% 1 Вт -9999 МВт...9999 МВт
Реактивная энергия 0,1% 1 вар -9999 Мвар...9999 Мвар
Потребление полной мощности 0,1% 1 ВА 0...9999 МВА
Коэффициент мощности 0,1% 0,001 -1,000...1,000
Частота 0,001% 0,001 Гц

45...65 Гц (50 или 60 Гц)

300...500 Гц (400 Гц)

Энергия первичная 0,1% 0,1 кВА/ч 0...99999999,9 кВт/ч
Энергия вторичная 0,1% 0,001 кВА/ч 0...99999999,9 кВт/ч
Реактивная энергия первичная 0,1% 0,1 кВА/ч 0...99999999,9 кВт/ч
Реактивная энергия вторичная 0,1% 0,001 кВА/ч 0...99999999,9 кВт/ч
Полная энергия первичная 0,1% 0,1 кВА/ч 0...99999999,9 кВт/ч
Полная энергия вторичная 0,1% 0,001 кВА/ч 0...99999999,9 кВт/ч
Гармоники 1,0% 0,1%
Фазный угол 2,0% 0,1° 0,0...359,9°
Коэффициент 2,0% 0,1% 0,0...100,0%
Время работы   0,01 ч 0...9999999,99 ч



Коммукационные модули для Acuvim II
  Стандартная модель AXM WEB2 FLOC AXM WEB2

AXM

WEB PUSH

AXM PROFI AXM RS485
MODBUS-RTU •          •
BACnet-MS/TP •
DNP 3.0 Over IP    •  •
IEC 61850
MODBUS-TCP/IP   •
HTTP/HTTPs Webserver    •  •
SMTP Email   •
SNMP V3   •

EtherNet/IP

   •  •
MQTT   •
RSTP   •
IPv6   •
HTTP/HTTPs Push    •
FTP Post    •  •
sFTP Server    •  •   •
Datalogging  8 Гб  8 Гб  8 Гб   4 Гб
BACnet-IP   •  •
PROFIBUS         •
WiFi    • •
RJ45 Ports    1  1
Fiber Optics LC    •
RF
