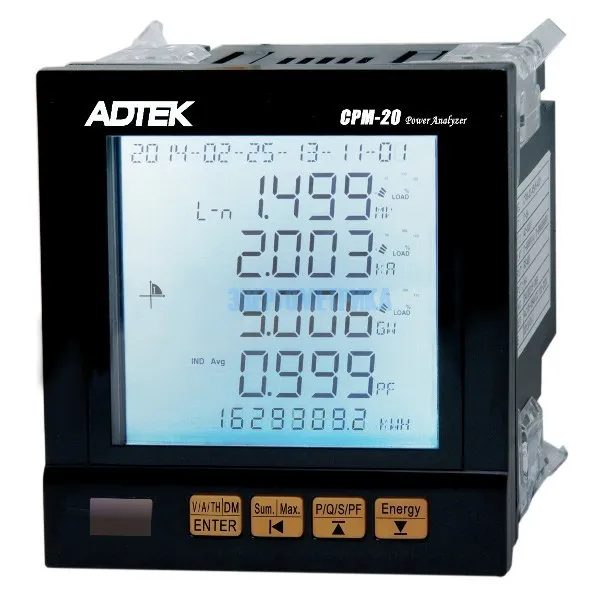

CPM-20 - Многофункциональный измеритель мощности

Арт.: СРМ-20

Многофункциональный измеритель мощности - СРМ-20 обеспечивает высокую точность измерения однофазного и трехфазного переменного тока.

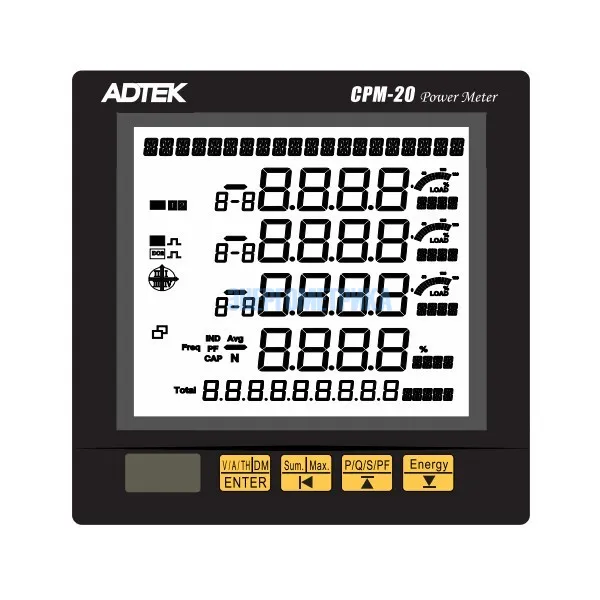

Позволяет выводить измеряемые параметры на дисплей. Также на экране отображается сведения о потребляемой электроэнергии и качестве энергии. Данные передаются с помощью встроенного коммуникационного порта RS485 Modbus. СРМ-20 многофункциональный измеритель мощности соответствует стандартам FCC и СЕ.


Сферы применения измерителя мощности - СРМ-20:

  • Системы управления энергией,
  • Автоматизация производственных процессов,
  • Интеллектуальные панели питания,
  • Индустриальная автоматизация,
  • Автоматизация энергетических систем,
  • Общий мониторинг потребляемой мощности,
  • Энергоэффективные здания.

Техническая документация

Параметры

Сравнение многофункциональных измерителей мощности CPM -20, CPM -21
Функции CPM-20 CPM-21
Напряжение V12 V23 V31 VLL_Avg / V1 V2 V3 VLN_Avg + +
Электрический ток I1 I2 I3 IAvg IN + +
Активная энергия P1 P2 P3ΣP + +
Реактивная мощность Q1 Q2 Q3ΣQ + +
Полная мощность S1 S2 S3 ΣS + +
Коэффициент мощности PF1 PF2 PF3 PFAvg + +
Частота Hz + +
Активная энергия Счетчик ватт-часов + +
Реактивная энергия счетчик вольт-ампер-часов реактивный + +
Полный коэффициент гармоник по напряжению THDV1 THDV2 THDV3 THDV_Avg + +
Полный коэффициент гармоник по току THDI1 THDI2 THDI3 THDI_Avg + +
RS485 Modbus RTU режим + +
Стоимость Вывод общей стоимости энергии + +
СО2 Прибор рассчитывает выбросы СО2 на 1 киловатт-час произведенной энергии + +
Вывод даты Год, месяц, день, час, минута, секунда + +
Ввод и вывод данных Цифоровой вход и выход +
Нагрузка ΣP ΣQ ΣS Iavg +
Макс и мин значения и запись UA UB UC UBC UAB UCA IA IB IC
PSUMQSUM SSUM PFavg FREQ Pmd Qmd Smd		 +

Измеряемые параметры многофункциональным измерителем мощности СРМ-20
Параметр Точность Разрешение Диапазон измерений
Напряжение 0.25% 0.1В 40.0~400.0Vac(VLN)
Ток 0.25% 0.001A 1%~120% CT номинальный ток
Ток нейтрали 1.0% 0.001A 1%~120% CT номинальный ток
Активная мощность 0.5% 1Вт -999999999~999999999W
Реактивная мощность 0.5% 1Вар -999999999~999999999Var
Полная мощность 0.5% 1ВА 0~999999999VA
Коэффициент мощности 0.5% 0.001 ±1.000
Частота 0.2% 0.01Гц 45.00~65.00Hz
Активная энергия 0.5% 0.1кВтч 0~99999999.9kWh
Реактивная энергия 0.5% 0.1кВтч 0~99999999.9kVarh
Суммарный коэффициент нелинейных искажений 1.0% 0.1% 0~100.0%
