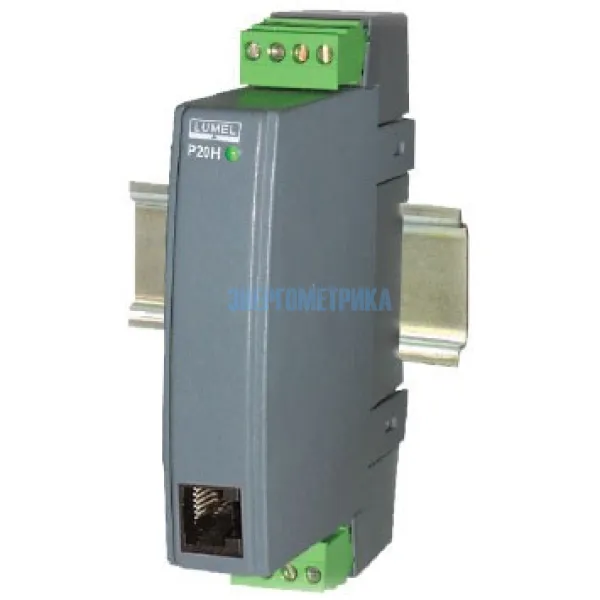

P20H - Программируемый преобразователь постоянного тока и напряжения
P20H - Программируемый преобразователь постоянного тока и напряжения
P20H - Программируемый преобразователь постоянного тока и напряжения c дополнительным выходом RS-485.
Особенности:
- Непрерывное преобразование высоких сигналов тока и напряжения
- Стандартный выходной сигнал постоянного тока или напряжения

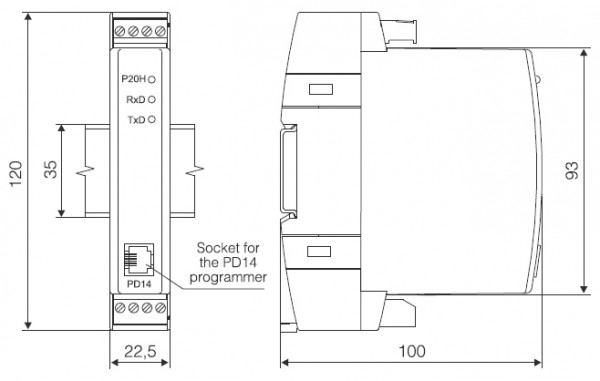

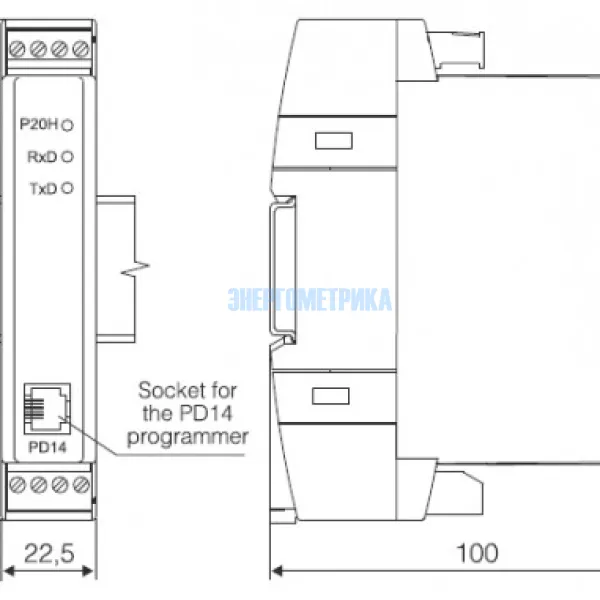

- Малые габаритные размеры
- Класс точности 0.2

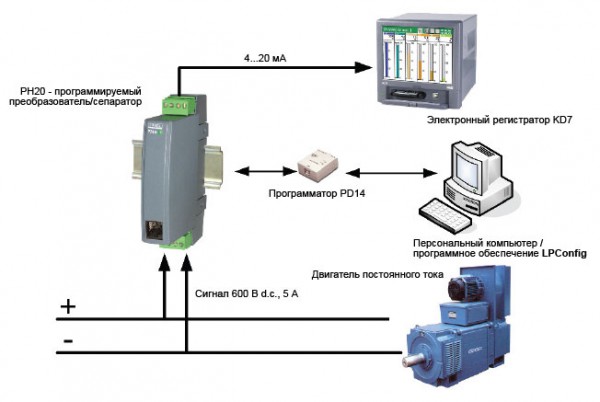

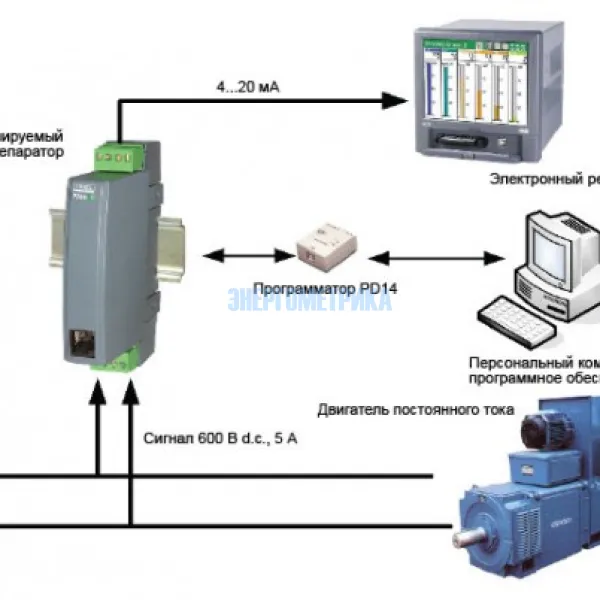

Полностью программируемые параметры с помощью программатора PD14:
- время усреднения измерений
- характеристики преобразования
- сохранение выходного сигнала при переполнении
- параметры передачи RS-485
Техническая документация
Параметры
| P20H - программируемый преобразователь постоянного тока и напряжения, вход |
||||
|
Измерительный диапазон по входу |
Параметры | Перегрузка | Погрешность | |
|
-1...100...110 В d.c. |
Входное сопротивление > 2МОм |
Кратковременная перегрузка (1 с): 2 Un (, 10 In Непрерывная перегрузка: 150% Un (только для Un=400 В и ±400 В), 120% Un (для других напряжений), 120% In |
Основная погрешность (установки производителя): ±(0.2% диапазона) Дополнительная погрешность, вызванная перепадом внешней температуры: ±(50% основной погрешности / 10К) |
|
| -2...250...275 В d.c. | ||||
| -5...400...600 В d.c. | ||||
| -120...-100...100...120 В d.c. | ||||
| -300...-250...250...300 В d.c. | ||||
| -600...-400...400...600 В d.c. | ||||
| -1.2...-1...1...1.2 А d.c. | Входное сопротивление 10 мОм ± 10% | |||
| -6...-5...5...6 А d.c. | Входное сопротивление 2 мОм ± 10% | |||
| P20H - программируемый преобразователь постоянного тока и напряжения, выход |
|||
|
Измерительный диапазон по выходу |
Свойства | Примечание | |
|
0...20...22 мА |
Rload ≤ 500 Ом |
Разрешение: 0.01% диапазона | |
| 4...20...22 мА | |||
| 0...10...11 В | Rload ≥ 500 Ом | ||
| P20H - цифровой интерфейс |
||||
|
Тип интерфейса |
Протокол передачи |
Режим | Скорость передачи |
|
|
RS-485 |
MODBUS RTU |
8N2, 8E1, 8O1, 8N1 | 4.8, 9.6, 19.2 кбит/с | |
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
