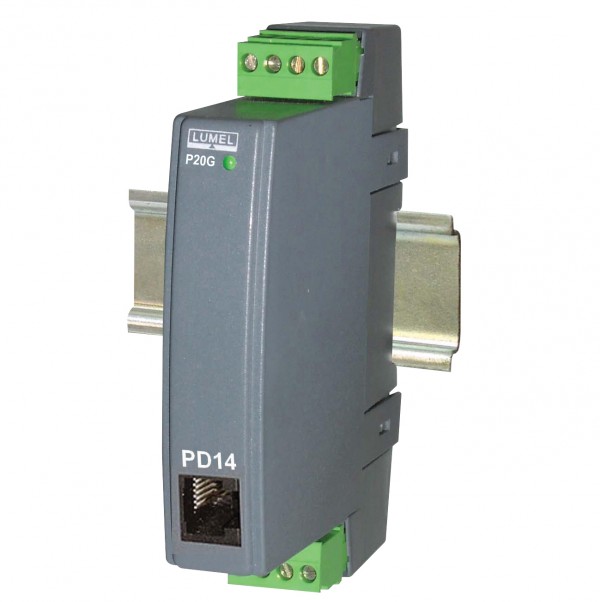

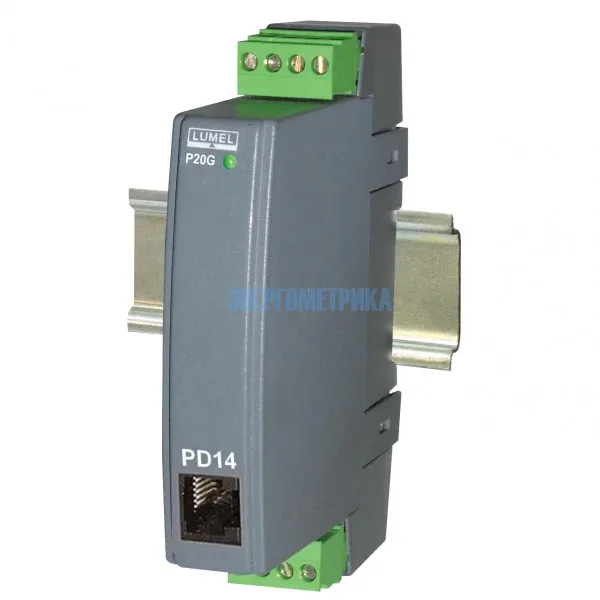

P20G - Программируемый измерительный преобразователь, сепаратор
P20G - Программируемый измерительный преобразователь, сепаратор

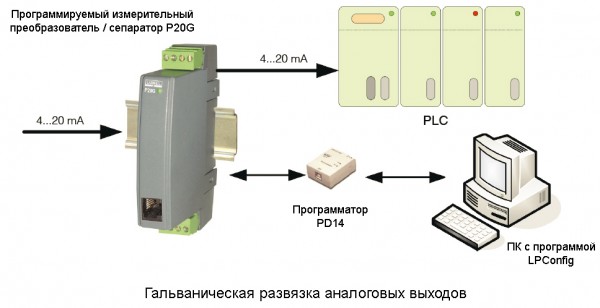

Программируемый измерительный преобразователь / сепаратор P20G выполняет функции полной гальванической развязки входа, выхода и источника вспомогательного питания и согласования аналоговых сигналов в автоматических системах.
Особенности:
- Вход и выход:
- ток: -20...20мА
- напряжение: -10...10В - Конфигурирование через программатор PD14 и бесплатно поставляемое программное обеспечение LPConfig.
С помощью программатора можно изменить:
- тип входа
- тип выхода
- интервал усреднения измерений
- перекалибровать аналоговый выход согласно индивидуальным выходным характеристикам
- Класс точности: 0,2.
- Напряжение питания:
- 85...253 В a.c. (45...65 Гц) / d.c.

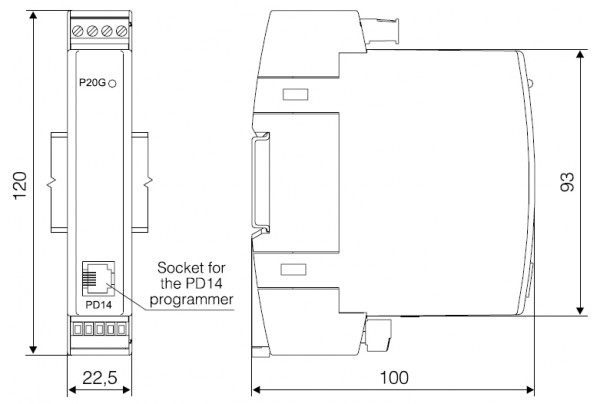

- 20...40 В a.c. (45...65 Гц) / d.c. - Габаритные размеры: 22.5 x 120 x 100мм
Техническая документация
Параметры
| Программируемый измерительный преобразователь / сепаратор P20G - входы |
|||||
|
Вход |
Измерительный диапазон |
Параметры | Перегрузка | Погрешность | |
|
Ток: |
-20...20 мА -5...5 мА 0...20 мА 0...5 мА 4...20 мА |
Входное сопротивление > 1 МОм |
Кратковременная перегрузка: 5 In Непрерывная перегрузка: 1,1 In |
Класс точности: 0,2 Дополнительная погрешность, вызванная перепадом внешней температуры: 25% основной погрешности / 10К |
|
| Напряжение: -10...10 В |
-10...10 В -5...5 В -1...1 В 0...10 В 0...5 В 0...1 В |
Входное сопротивление 12 Ом ± 1% | Кратковременная перегрузка: 5 Un Непрерывная перегрузка: 1,2 Un |
||
| Программируемый измерительный преобразователь / сепаратор P20G - выходы | |||
|
Вид выхода |
Сопротивление нагрузки |
Погрешность | |
|
-20...20 мА |
Rload ≤ 500 Ом | Класс точности: 0,2 | |
|
-10...10 В |
Rload ≥ 500 Ом | ||
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
Вам может быть интересно
Прибор T23CT оборудован датчиком Холла и предназначен для преобразования DC и AC RMS сигналов в стандартный DC сигнал 4-20 мА. Конструкция преобразователя подразумевает его установку непосредственно на токоведущую шину. При прохождении тока по проводнику, на клеммах схемы датчика Холла возникает разность потенциалов. А далее это напряжение преобразуется в токовый сигнал.

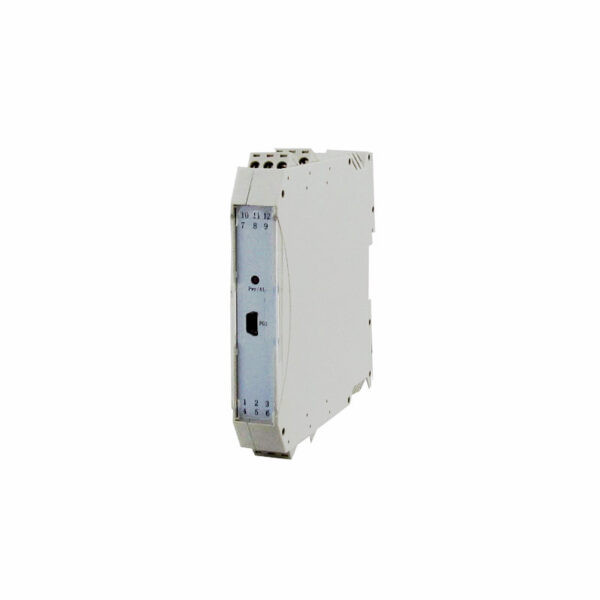

Преобразователь постоянного тока EnergoM-SI-XX обеспечивают двойные выходы от одного источника, независимо от того, нужен ли вам блок, который поглощает или подает ток.

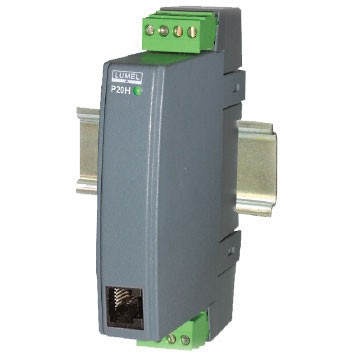

P20H - Программируемый преобразователь постоянного тока и напряжения c дополнительным выходом RS-485.
Программируемый измерительный преобразователь / сепаратор P20G выполняет функции полной гальванической развязки входа, выхода и источника вспомогательного питания и согласования аналоговых сигналов в автоматических системах.

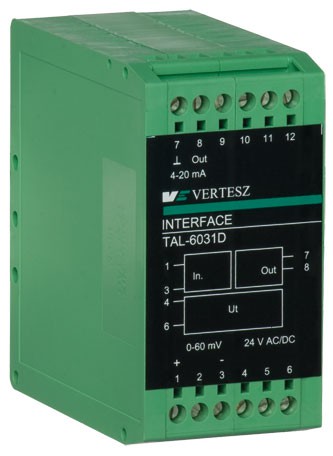

Измерительный преобразователь TAL предназначен для преобразования входных сигналов постоянного тока и напряжения в унифицированный измерительный выходной сигнал. Преобразователь используется для гальванической развязки двух унифицированных аналоговых сигналов. Область применения – комплексы АСУ ТП в системах измерения постоянного тока и напряжения.
