PM175-SC - Анализатор качества электроэнергии с внешними трансформаторами тока
PM175-SC - Анализатор качества электроэнергии с внешними трансформаторами тока

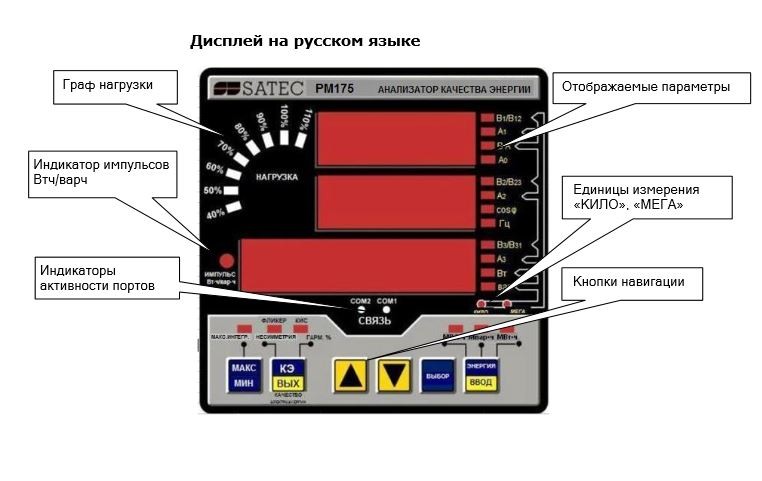

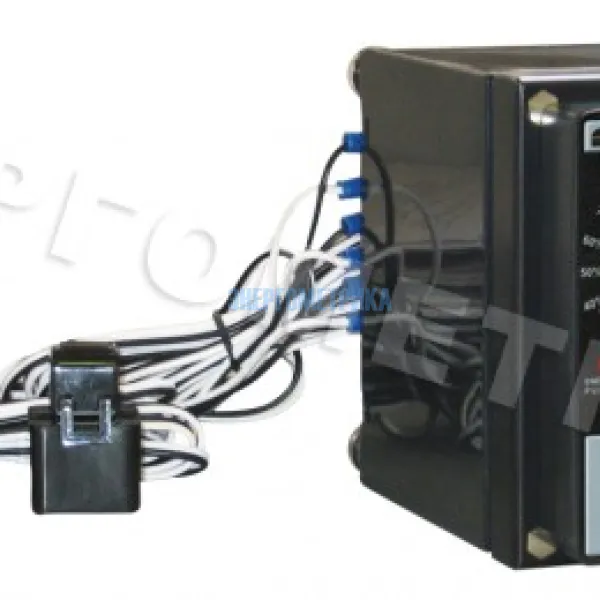

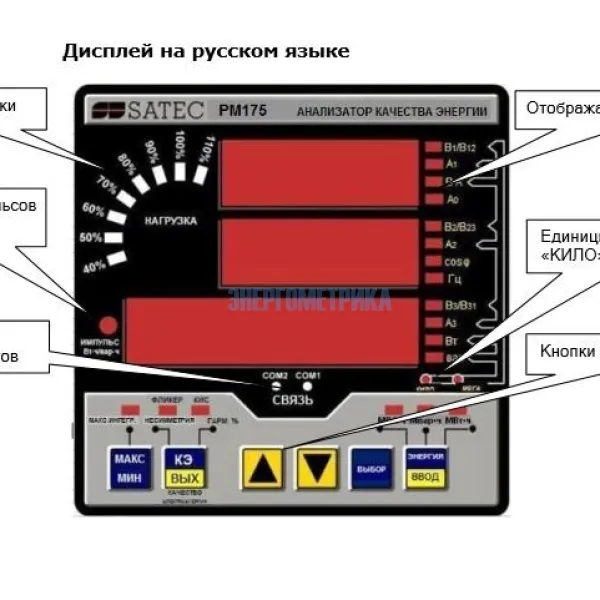

PM175-SC - анализатор качества электроэнергии, поставляемый в комплекте с разъемными трансформаторами тока.
Это специальная версия прибора PM175, пригодная для случаев, когда сложно или практически невозможно подключить существующий измерительный трансформатор тока напрямую к измерительному прибору.
Дополнив измерительный прибор токовыми клещами с выходным сигналом 5А TTC-CCT, измеритель можно использовать в качестве переносного прибора.
С прибором применяются разъемные трансформаторы тока.
Разъемные трансформаторы тока позволяют подключать измерительный прибор в токовую цепь без ее разрыва.
Техническая документация
Параметры
| Технические спецификации анализатора качества электроэнергии - PM175-SC | |
| Условия окружающей среды | Температура работы: -20°C до 60°C (-4°F до 140°F) |
| Температура хранения: -25°C до 80°C (-13°F до 176°F) | |
| Влажность: 0 до 95% без конденсирования | |
| Конструкция | |
| Вес: | 1.23кг |
| Материалы | |
| Корпус: | пластик PC/ABS смесь |
| Дисплей: | пластик PC/ABS смесь |
| Передняя панель: | пластик PC |
| Печатные платы: | FR4 (UL94-V0) |
| Контакты: | PBT (UL94-V0) |
| Соединители Plug-in тип: | полиамид PA6.6 (UL94-V0) |
| Упаковка: | картонная коробка и поролон |
| Наклейки: | полиэстерная плёнка (UL94-V0) |
| Источник питания | |
| Базовая опция: | 120/230 В AC - 110/220 В DC: диапазон рабочих напряжений 85-264 В AC 50/60 Гц, 88-290 В DC; |
| максимальное потребление: | 10 Вт; |
| изоляция: | вход - земля: 2000В AC (в течение 1 мин) |
| Опция 12В DC: | диапазон рабочих напряжений 9.6-19 VDC |
| Опция 24В DC: | диапазон рабочих напряжений 19-37 VDC |
| Опция 48В DC: | диапазон рабочих напряжений 37- 72 VDC |
| Сечение провода: | до 12 AWG (до 3.5 мм2) |
| Данные входов/выходов | |
| Входы напряжения | |
| Номинальное напряжение 400 В | Рабочий диапазон: 69 – 828 В |
| Номинальное напряжение 120 В | Рабочий диапазон: 12 – 144 В Входное сопротивление: 500 кОм Потребление на 400 В: < 0.4 ВА Потребление на 120 В: < 0.04 ВА Устойчивость к перенапряжению: 1000 В AC длительно, 2000 В AC в течение 1 с Гальваническая изоляция относительно земли: 3500 В AC в течение 1 мин Сечение провода: до 12 AWG (до 3.5 мм2) |
| Входы тока | |
| Сечение провода: | до 12 AWG (до 3.5 мм2) |
| Гальваническая изоляция относительно земли: | 3500В AC в течение 1 мин |
| Номинальный ток 5A | |
| Рабочий диапазон: | от 50 мА до 10A RMS, потребление: < 0.1 ВА |
| Устойчивость к перегрузке: | 15 A RMS непрерывно, 300 A RMS в течение 1 с |
| Номинальный ток 1A | |
| Рабочий диапазон: | от 10 мА до 2 A RMS, потребление: < 0.02 ВА |
| Устойчивость к перегрузке: | 6 A RMS постоянно, 80 A RMS в течение 1 сек |
| Релейные выходы | |
| 2 реле 3A/250В AC; 3A/30В DC, 2 контакта (SPST Форма A) | |
| Сечение провода: | 14 AWG (до 1.5 мм2) |
| Гальваническая изоляция: | между контактами и катушкой: 2000 В AC в течение 1 мин |
| между открытыми контактами: 1000 В AC в течение 1 мин | |
| Время срабатывания: | 10 мс макс. |
| Время отпускания: | 5 мс макс. |
| Время обновления: | 1/2 периода |
| Дискретные входы | |
| 2 дискретных входа | |
| Сечение провода: | 14 AWG (до 1.5 мм2) |
| Гальваническая изоляция: | 2000В RMS в течение 1 мин |
| Внутренний источник питания: | 15 В |
| Время сканирования: | 1 мс |
| Время гашения дребезга контактов: | 1 – 100 мс |
| Опциональные аналоговые входы | |
| 2 аналоговых входа (оптически изолированы) | |
| Диапазоны: | ±1 мА (100% перегрузка) |
| 0-20 мА | |
| 4-20 мА | |
| 0-1 мА (100% перегрузка) | |
| Сечение провода: | 14 AWG (до 1.5 мм2) |
| Изоляция: | 2000 В RMS в течение 1 мин |
| Точность: | 0.5% FS |
| Время сканирования: | 1 период |
| Опциональные аналоговые выходы | |
| 2 Аналоговых выхода (оптически изолированы) | |
| Диапазоны: | Порты связи |
| 0-20 мА, максимальная нагрузка 510 Ω | |
| 4-20 мА, максимальная нагрузка 510 Ω | |
| 0-1 мА, максимальная нагрузка 5 k Ω (100% перегрузка) | |
| 0-5 мА, максимальная нагрузка 2 k Ω | |
| ±5 мА, максимальная нагрузка 2 kΩ | |
| Изоляция: | 2000 В RMS в течение 1 мин |
| Источник питания: | внутренний |
| Точность: | 0.5% FS |
| Сечение провода: | 14 AWG (до 1.5 мм2) |
| Время сканирования: | 1 период |
| Порты связи | |
| COM1 - опциональные модули: | |
| Последовательный RS-232 оптически изолированный порт | |
| Изоляция: | 2000 В RMS в течение 1 мин |
| Тип разъема: | DB9 розетка. |
| Скорость передачи: | до 115.2 кбит/с |
| Поддерживаемые протоколы: | Modbus RTU и Modbus ASCII, DNP3 (начиная с версии программы V25.2.01). |
| RS-422/RS-485 оптически изолированный порт | |
| Изоляция: | 2000 В RMS в течение 1 мин |
| Тип разъема: | DB9 розетка. |
| Скорость передачи: | до 115.2 кбит/с |
| Поддерживаемые протоколы: | Modbus RTU и Modbus ASCII, DNP3 (начиная с версии программы V25.2.01). |
| Порт Ethernet | |
| 10/100BaseT Ethernet порт (с трансформаторной развязкой). | |
| Тип разъема: | RJ45 модульный. |
| Поддерживаемые протоколы: | Modbus/TCP через порт 502, DNP3/TCP через порт 20000 (начиная с версии программы V25.2.01). |
| Количество одновременных соединений: | 4 (4 Modbus/TCP или 2 Modbus/TCP + 2 DNP3/TCP). |
| Телефонный модем | |
| Внутренний модем 56K (с передачей сигнала через трансформатор). | |
| Тип разъема: | RJ11. |
| Поддерживаемые протоколы: | Modbus RTU и Modbus ASCII. |
| Profibus DP (IEC 61158) | |
| RS-485 оптически изолированный Profibus интерфейс. | |
| Тип разъема: | DB9 розетка. |
| Скорость передачи: | 9600 бит/с – 12 Mбит/с (авто-распознавание) 32 байт ввод, 32 байт вывод. |
| Поддерживаемые протоколы: | PROFIBUS. |
| COM2: | |
| RS-422/RS-485 оптически изолированный порт | |
| Изоляция: | 2000 В RMS в течение 1 мин |
| Тип разъема: | съёмный, 5 контактов |
| Сечение провода: | 14 AWG (до 1.5 мм2) |
| Скорость передачи: | до 115.2 кбит/с |
| Поддерживаемые протоколы: | Modbus RTU и Modbus ASCII, DNP3 (начиная с версии программы прибора V25.2.01). |
| Часы реального времени | |
| Сохранение питания часов при отключении питания – до 20 лет | |
| Память для регистрации данных | |
| Внутренняя память с резервным питанием от батареи: 1Мбайт | |
| Модуль дисплея | |
| Дисплей высокой яркости, семи-сегментные цифровые светодиодные индикаторы, два 4-цифровых + одно 6-цифровое окна | |
| Клавиатура: | 6 кнопок |
| Порт связи: | RS-485 с напряжением питания 12 В |
| Тип разъема: | DB15, розетка |
| Сечение провода: | 14 AWG (до 1.5 мм2) |
| Расстояние: | до 1000 м (3200 футов) |
| Соответствие стандартам | |
| Безопасность | |
| UL File # E236895 | |
| Европейский сертификат безопасности CE | |
| ГОСТ Р 52320-2005 (МЭК 62052-11:2003) - Аппаратура для измерения электрической энергии переменного тока. Общие требования испытания и условия испытаний. Часть 11. Счетчики электрической энергии. |
|
| Конструкция и точность | |
| ГОСТ Р 52320-2005 (МЭК 62052-11:2003) - Аппаратура для измерения электрической энергии переменного тока. Общие требования испытания и условия испытаний. Часть 11. Счетчикиэлектрической энергии. |
|
| ГОСТ Р 52323-2005 (МЭК 62053-22) - Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S. |
|
| Система менеджмента качества | |
| ISO 9001:2000 | |
| Электромагнитная совместимость | |
| ГОСТ Р 51317.6.3-99 (МЭК 61000-6-3-99) - Совместимость технических средств электромагнитная. Помехоэмиссия от технических средств, применяемых в жилых, коммерческих зонах и производственных зонах с малым энергопотреблением. Нормы и методы испытаний (EN50081-2 Generic Emission Standard -Industrial Environment) |
|
| ГОСТ Р 51317.6.4-99 (МЭК 61000-6-4-97) - Совместимость технических средств электромагнитная. Помехоэмиссия от технических средств, применяемых в промышленных зонах. Нормы и методы испытаний (EN50082-2 Generic Immunity Standard - Industrial Environment) |
|
| ГОСТ Р 51318.22-99 (МЭК CISPR 22: Radiated/Conducted class A)(СИСПР 22-97 - Совместимость технических средств электромагнитная) (EN55022: 1994 Class A) | |
| ГОСТ Р 51317.4.2-99 (МЭК 61000-4-2-95) - Совместимость технических средств электромагнитная. Устойчивость к электростатическим разрядам. Требования и методы испытаний (EN61000-4-2) |
|
| ГОСТ Р 51317.4.4-99 (МЭК 61000-4-4-95) - Совместимость технических средств электромагнитная. Устойчивость к наносекундным импульсным помехам. Требования и методы испытаний (EN61000-4-4:1995) |
|
| ГОСТ Р 50648-94 (МЭК 61000-4-8-93) - Совместимость технических средств электромагнитная. Устойчивость к магнитному полю промышленной частоты. Технические требования и методы испытаний (EN61000-4-8: 1993) | |
Стандартная длина кабеля, поставляемого в комплекте с трансформатором тока: 2.5 м.
В комплекте с прибором РМ175 бесплатно поставляется русскоязычная версия программы PAS.
| Внешние трансформаторы тока для счетчика электроэнергии PM175-SC |
|||||
| Модель | Номинальный первичный ток |
Внутренний диаметр |
Точность трансформаторов тока |
Номинальный вторичный ток |
|

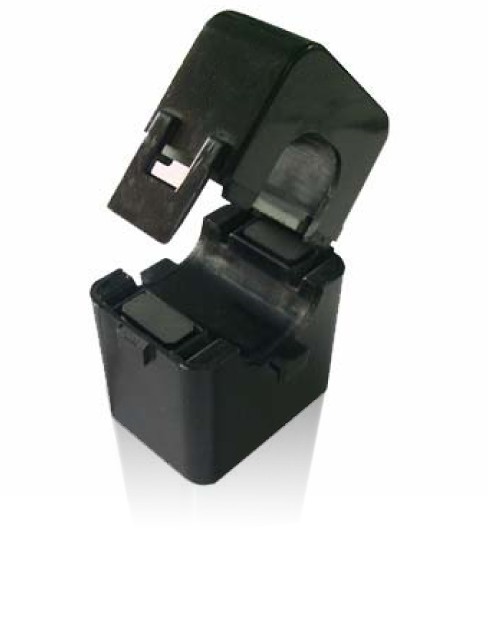

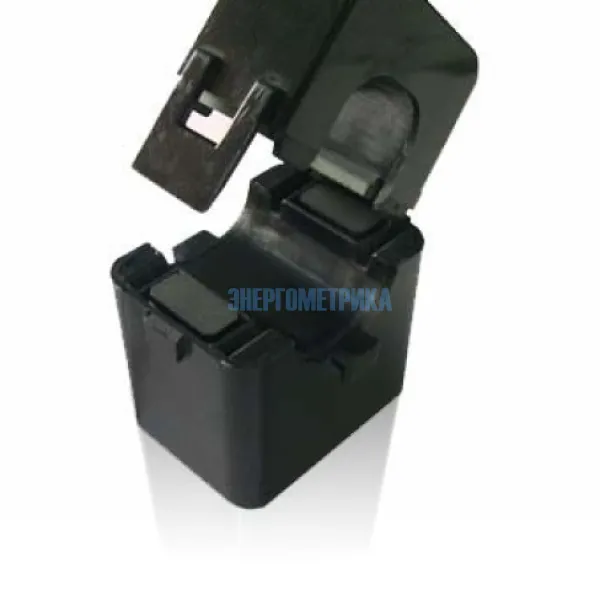

| CS05S (разъемный)  |
5 А |
12 мм |
0.5% |
5 мА |
|
CS1 |
100 А |
12 мм |
0.1% |
40 мА |
|
CS1L |
100 А |
23 мм |
0.1% |
40 мА |
|
| CS1S (разъемный)  |
100 А |
16 мм |
0.5% |
40 мА |
|
| CS2S (разъемный) |
200 А | 26x23.8 мм | 0,5% | 40 мА | |
| CS2SL (разъемный) |
200 А | 23×33 мм | 0,5% | 40 мА | |
CS4 |
400 А |
26 мм |
0.1% |
40 мА |
|
| CS4S (разъемный)  |
400 А |
23x33 мм |
0,5% |
40 мА |
|
| CS8 (разъемный)  |
800 A | 100x32 мм | 0,5% | 40 мА | |
| CS8S (разъемный) |
800 А |
80x50 мм |
0,5% |
40 мА |
|
| CS12S (разъемный) |
1200 А |
80x121 мм |
0,5% |
40 мА |
|
В разделе Библиотека размещены статьи, посвященные подробному описанию анализатора электроэнергии PM175 - "Новые возможности контроля качества электрической энергии по ГОСТ13109-97". и "PM175 Satec для мониторинга эффективности работы электронасосов. Регистрация режимов работы и запуска электронасосов."
