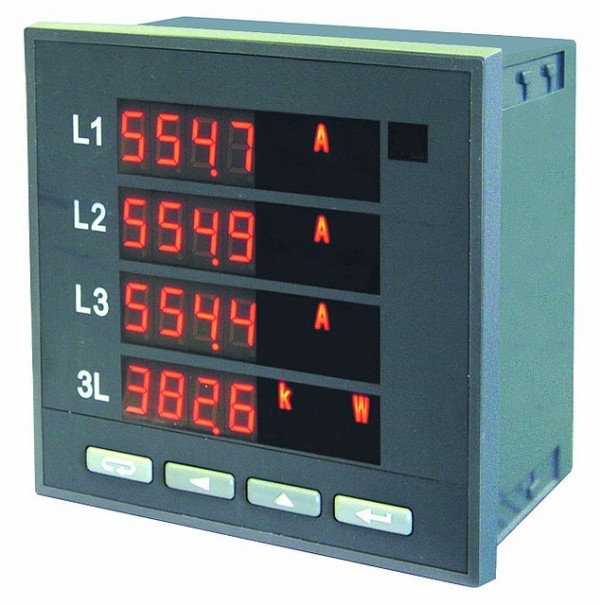

N13 - Анализатор электрической сети с интерфейсом RS-485
N13 - Анализатор электрической сети с интерфейсом RS-485
Анализатор параметров электрической сети N13 снят с производства, ближайшими аналогами являются анализатор параметров электрической сети ND20, N14 или N10
Анализатор параметров электрической сети N13 Lumel предназначен для измерения всех основных параметров трехфазной 3- или 4-проводной, симметричной или несимметричной электрической сети.
Прибор N13 может использоваться в сетях сбора данных или в качестве одного измерительного прибора вместо многих различных измерительных приборов, используемых до сегодняшнего дня: амперметров, вольтметров, ваттметров, варметров, фазо- и частотомеров и других.
С прибором применяются разъемные трансформаторы тока.
Прибор N13 Lumel позволяет контролировать и оптимизировать силовые электрические приборы, системы и промышленные установки.
Прибор обеспечивает измерение: среднеквадратичных значений тока и напряжения, активной, реактивной и полной мощности; усредненной активной мощности за 15 мин. и т.п. Кроме того он отображает текущее время.
Техническая документация
Параметры
Напряжение и ток умножаются на заданные коэффициенты измерительных преобразователей.
Значение каждой измеренной величины может быть передано в управляющую систему через интерфейс RS-485. Вместе с прибором в исполнении с интерфейсом RS-485 поставляется программа WizPar, которая позволяет программировать прибор через последовательный интерфейс.
- вход: программируемый - 100 V, 400 V, 1 A, 5 A a.c.,
- выходы: релейный, аналоговый, интерфейс RS485 - протокол MODBUS,
- напряжение питания: 85...253 V d.c. или a.c 40...400Hz,
- поле индикатора: 4 x 4 цифры LED, высотой 10 мм, красного или зеленого цвета.
Размеры корпуса: 96 x 96 x 70,5мм
