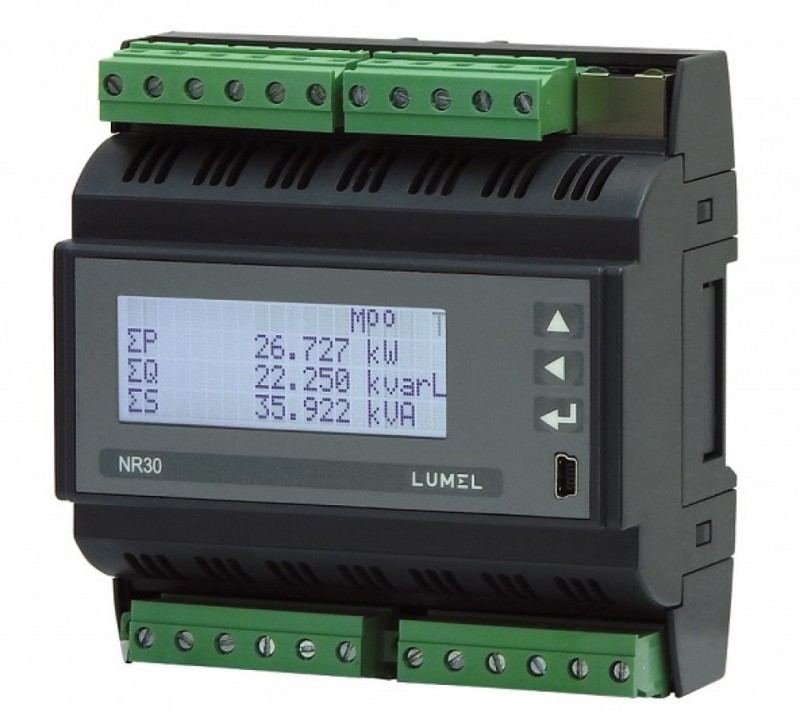

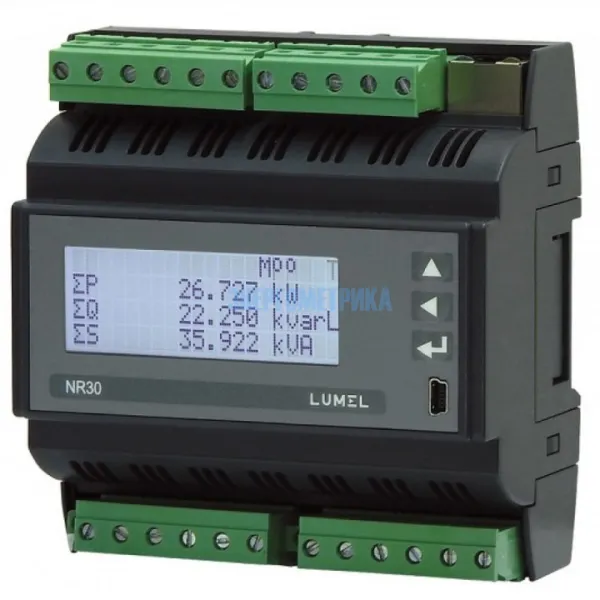

NR30 - трёхфазный измеритель параметров электрической сети с интерфейсом Ethernet и записью данных на DIN-рейку

Арт.: NR30

Трёхфазный измеритель параметров электрической сети NR30 можно применять для прямых (до 63 A) и косвенных измерений в трёхфазных четырёхпроводных и трёхпроводных симметричных и несимметричных системах.

Технические характеристики:

  • Измерение и запись в архив значений 54 различных параметров электрической сети в однофазной двухпроводной или трёхфазной трёх- или четырёхпроводной симметричной или несимметричной системах.
  • Гармоники тока и напряжения (до 51-й)
  • LCD дисплей с подсветкой и возможностью его настройки пользователем
    • 22 экрана, 3 параметра в каждом
    • 1 экран с отображением гармонического состава.
  • Отображение программируемых коэффициентов.
  • Запись максимальных и минимальных значений.
  • 2 программируемых выхода сигнализации.
    • Режим реле контроля для выходов сигнализации.
      Функция может быть реализована как на вновь приобретаемых приборах, так и на уже работающих устройствах с помощью обновления программного обеспечения. Для активации данной функции необходим лицензионный код.
    • Режим реле контроля позволяет регистрировать следующие события:
      • Просадки и скачки напряжения
      • Просадки и скачки тока
      • Пропадание фаз
      • Небаланс токов и напряжений
      • Нарушение порядка чередования фаз.
    • Пользователем дополнительно задаётся:
      • Пороговые величины контролируемых параметров
      • Контроль состояния реле
      • Запись в память положений реле
      • Задержка на срабатывание (положения вкл./выкл.)
      • Состояние выхода реле при наступлении события.
  • Опционально: с дополнительным аналоговым выходом – тип S4AO (4 выходы тока и напряжения).

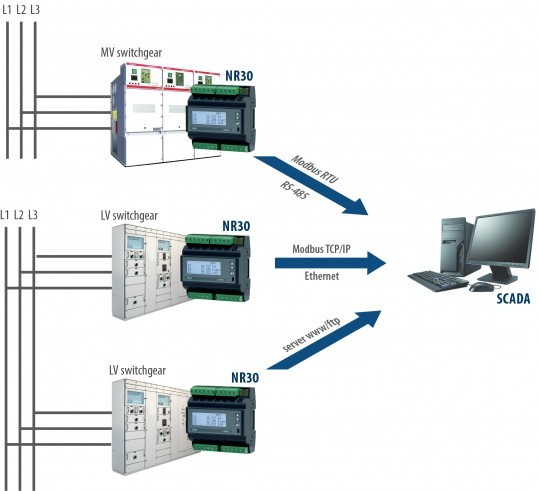

  • Порт RS-485 - MODBUS протокол.
  • Запись в память значений до 32-х измеряемых параметров. Объём встроенной памяти – 8 Гб.

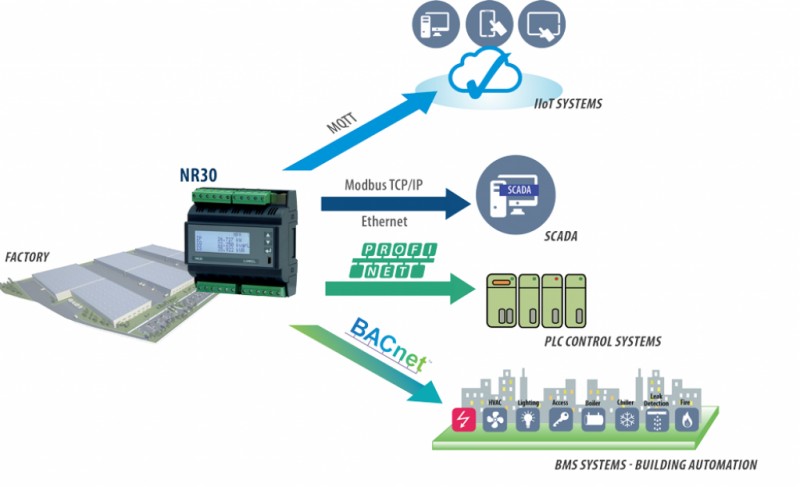

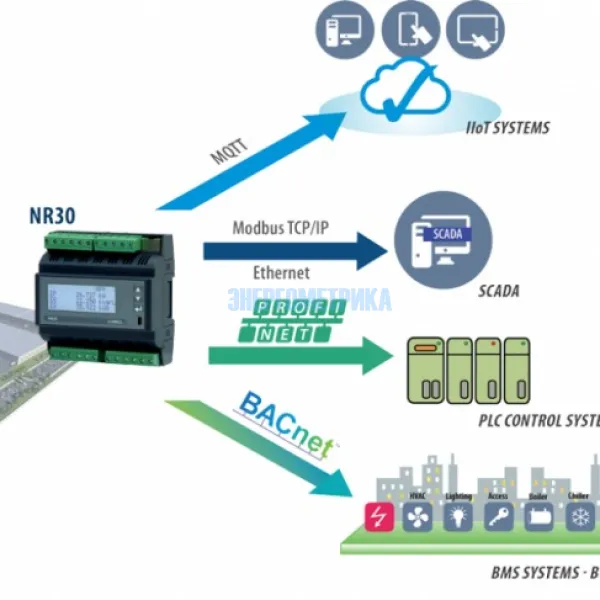

  • Современный и интуитивно-понятный интерфейс Ethernet 10/100 BASE-T:
    • протокол: MODBUS TCP/IP, HTTP, FTP,
    • сервисы: www сервер, ftp сервер, DHCP клиент
    • протокол: MQTT – дополнительная функция.
      Протокол может быть реализован как на вновь приобретаемых приборах, так и на уже работающих устройствах с помощью обновления программного обеспечения. Для его активации необходим лицензионный код.
  • Диапазон питающего напряжения
    • 85..253 В a.c. или 90..300 В d.c.
    • 20..40 В a.c или 20..60 В d.c.
  • Настройка параметров работы прибора с помощью бесплатного программного обеспечения eCon.
  • Часы реального времени с независимым источником питания.
  • Современные решения позволяют разместить прибор в распределительных устройствах в соответствии со стандартом EN 62208 (прибор имеет ширину в 6 модулей) на DIN-рейке 35 мм.
  • Габаритные размеры: 105 x 110 x 60 мм.
