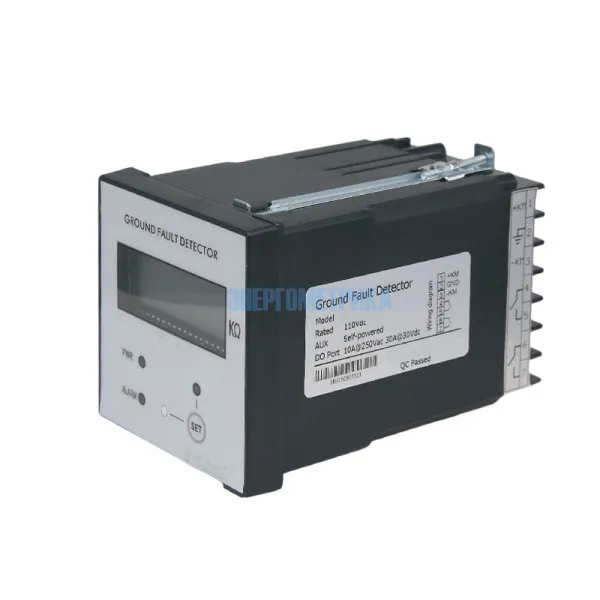

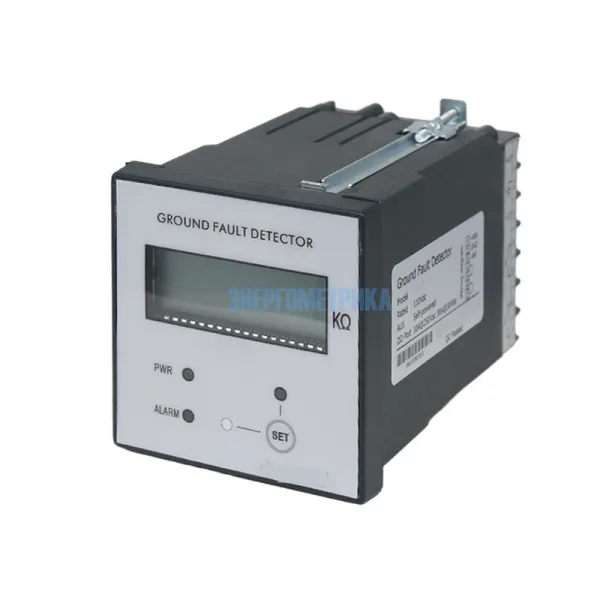

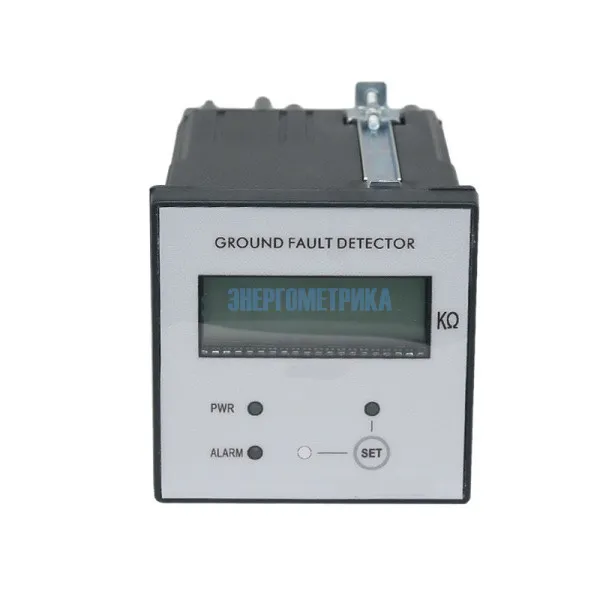

EnergoM-P-2A - Реле контроля изоляции

Арт.: EnergoM-P-2A

Реле изоляции постоянного тока EnergoM-P-2A использует полностью статическую схему и имеет высокочувствительную схему контроля сопротивления заземления и индикации, которая помогает пользователям производить количественную оценку снижения степени изоляции шины постоянного тока и контролирует сопротивление заземления положительной и отрицательной шин онлайн в режиме реального времени.

Когда уровень изоляции падает ниже заданного значения, реле подает предупреждающий сигнал.

EnergoM-P-2A использует конструкцию прибора с панелью, широко используются в двигателях постоянного тока с регулировкой скорости, производстве солнечной энергии и других областях.

EnergoM-P-2A использует установку на панели, в то время как EnergoM-D-2C использует установку на DIN-рейку.

Особенности:

  • Прямое отображение значения сопротивления заземления положительной и отрицательной шинопроводов на ЖК-дисплее;
  • Онлайн-отображение порога сопротивления сигнализации и прямая настройка;
  • Метод балансировки моста для измерения сопротивления;
  • Клеммы подключаются для удобства обслуживания и замены;
  • Различные конструкции упаковки, усиленный корпус, модульная конструкция, высокая надежность.

Применение:

  • Основные цепи постоянного тока или AC/DC;
  • Системы ИБП, аккумуляторные батареи;
  • ИТ-системы с высокой пропускной способностью;
  • Зарядные станции постоянного тока для электромобилей;
  • Контроль изоляции электрооборудования;
  • Поддержка использования силовых трансформаторов, генераторов и двигателей;
  • Система дистанционного мониторинга, мониторинг состояния изоляции в режиме реального времени;
  • Подстанции, электростанции, линии электропередачи, распределительные линии.

Техническая документация

Параметры

Технические характеристики реле контроля изоляции EnergoM-P-2A
Параметры EnergoM-P-2A EnergoM-D-2C
Входное напряжение 0-300 В постоянного тока 0-1000 В постоянного тока
Напряжение питания Автономный источник питания 85-265 В переменного/постоянного тока
Ток источника питания 7-20 мА
Измерение сопротивления 0~99,9 кОм 0~1999,9 кОм
Емкость реле 10 A при 250 В переменного тока / 30 В постоянного тока 2 A при 250 В переменного тока
Точность измерения В=220 В (5%) В=1000 В (5%)
Диапазон настройки сигнала тревоги 0~100 кОм 0~990 кОм
Ток короткого замыкания на землю В=220 В (2 мА)
Коэффициент отдачи от действия Rs=50 кОм (95%-98%)
Емкость выходного контакта

Чувствительная нагрузка=5 Мс (220 В постоянного тока 0,2 А)

Резистивная нагрузка (220 В постоянного тока 2 А)

Установка Монтаж панели Монтаж на Din-рейку
Рабочая температура -40°C ~ 70°C, относительная влажность 85%
