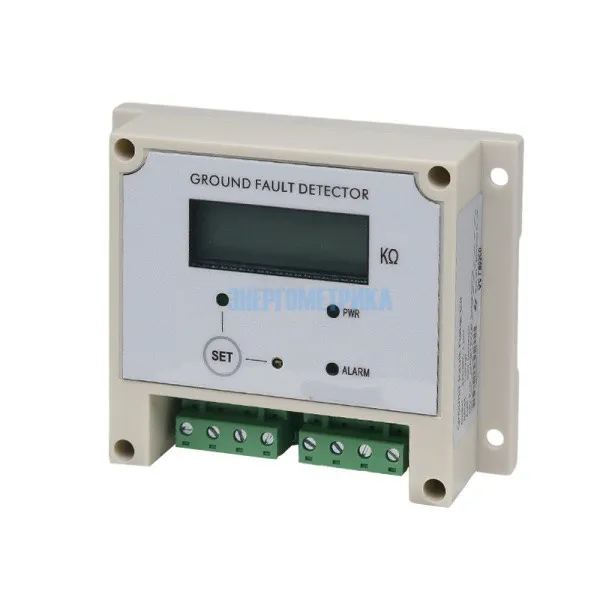

EnergoM-D-2C - Реле контроля изоляции
EnergoM-D-2C - Реле контроля изоляции
Реле изоляции постоянного тока EnergoM-D-2C использует полностью статическую схему и имеет высокочувствительную схему контроля сопротивления заземления и индикации, которая помогает пользователям производить количественную оценку снижения степени изоляции шины постоянного тока и контролирует сопротивление заземления положительных и отрицательных шин онлайн в режиме реального времени.
Когда уровень изоляции падает ниже заданного значения, реле подает предупреждающий сигнал.
EnergoM-D-2C устанавливается на din-рейку, широко используются в двигателях постоянного тока с регулировкой скорости, производстве солнечной энергии и других областях.
Особенности:
- Прямое отображение значения сопротивления заземления положительной и отрицательной шинопроводов на ЖК-дисплее;
- Пороговое значение сопротивления сигнализации онлайн-отображение и прямая настройка;
- Метод балансировки моста для измерения сопротивления;
- Клеммы подключаются для удобства обслуживания и замены;
- Различные конструкции упаковки, усиленный корпус, модульная конструкция, высокая надежность;
- Можно настроить широкое контрольное напряжение, 50-800 В, рабочее напряжение 24-220 В.
Применение:
- Основные цепи постоянного тока или AC/DC;
- Системы ИБП, аккумуляторные батареи;
- ИТ-системы с высокой пропускной способностью;
- Зарядные станции постоянного тока для электромобилей;
- Контроль изоляции электрооборудования;
- Поддержка использования силовых трансформаторов, генераторов и двигателей;
- Система дистанционного мониторинга, мониторинг состояния изоляции в режиме реального времени;
- Подстанции, электростанции, линии электропередачи, распределительные линии.
Техническая документация
Параметры
| Технические характеристики реле контроля изоляции EnergoM-P-2A | ||
| Параметры | EnergoM-P-2A | EnergoM-D-2C |
| Входное напряжение | 0-300 В постоянного тока | 0-1000 В постоянного тока |
| Напряжение питания | Автономный источник питания | 85-265 В переменного/постоянного тока |
| Ток источника питания | 7-20 мА | |
| Измерение сопротивления | 0~99,9 кОм | 0~1999,9 кОм |
| Емкость реле | 10 A при 250 В переменного тока / 30 В постоянного тока | 2 A при 250 В переменного тока |
| Точность измерения | В=220 В (5%) | В=1000 В (5%) |
| Диапазон настройки сигнала тревоги | 0~100 кОм | 0~990 кОм |
| Ток короткого замыкания на землю | В=220 В (2 мА) | |
| Коэффициент отдачи от действия | Rs=50 кОм (95%-98%) | |
| Емкость выходного контакта |
Чувствительная нагрузка=5 Мс (220 В постоянного тока 0,2 А) Резистивная нагрузка (220 В постоянного тока 2 А) |
|
| Установка | Монтаж панели | Монтаж на Din-рейку |
| Рабочая температура | -40°C ~ 70°C, относительная влажность 85% | |
