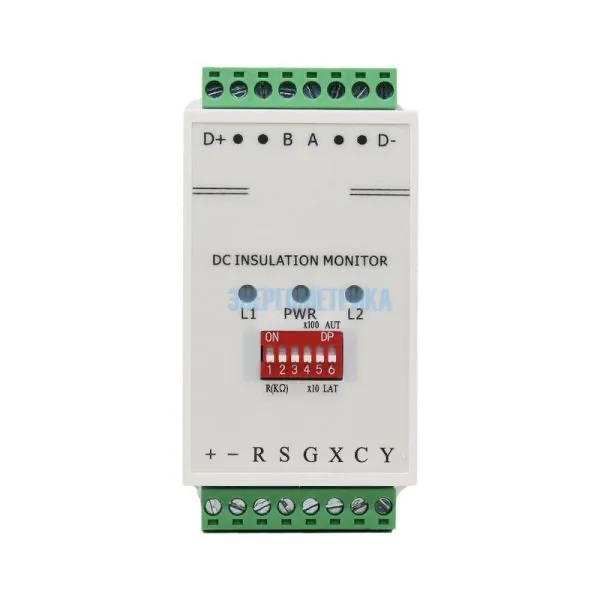

EnergoM-DU-1 - Реле контроля изоляции
EnergoM-DU-1 - Реле контроля изоляции
EnergoM-DU-1 - это эффективное устройство контроля изоляции, специально разработанное для зарядных станций автомобилей. Он может контролировать состояние изоляции системы электропитания постоянного тока зарядных свай в режиме реального времени, своевременно обнаруживать потенциальные нарушения изоляции и подавать сигналы тревоги, эффективно предотвращая пожары и несчастные случаи.
Пользователи могут реализовать старт-стоп и сбор данных мониторинга изоляции через связь RS485.
EnergoM-DU-1K — это модуль контроля изоляции постоянного тока на землю, основанный на принципе несбалансированного моста и объединяющий функции мониторинга и защиты. Он может контролировать значение сопротивления изоляции положительного и отрицательного полюсов плавающей системы постоянного тока относительно земли в диапазоне от 1 кОм до 10 МОм и определять значение напряжения постоянного тока в диапазоне от 100 В до 1000 В.
Кроме того,EnergoM-DU-1K оснащен высоковольтным заземлителем для реализации онлайн-функции включения-выключения, обеспечивающей полную изоляцию от земли при выключении модуля, его сбросе или прекращении работы.
Стандартная модель EnergoM-DU-1, EnergoM-DU-1K модель с функцией аварийной сигнализации о неисправности.
Особенности:
- Адаптивная емкость к заземлению;
- Простая настройка устройства с помощью DIP-переключателя;
- Быстрая скорость контроля включения;
- Связь осуществляется по шине modbus RS485;
- Оснащен высоковольтным выключателем заземления;
- Широкий диапазон контроля изоляции постоянного тока 100...1000 В постоянного тока;
- Принцип несимметричного моста для измерения сопротивления;
- Контроль сопротивления изоляции шины цепи постоянного тока RF на землю.
Техническая документация
Параметры
| Технические характеристики реле контроля изоляции EnergoM-DU-1 | |||
| Источник питания | 10...30 В постоянного тока, мощность 3 Вт | ||
| Диапазон напряжений постоянного тока | 100 В...1000 В | ||
| Точность измерения напряжения постоянного тока | ≤2 В+0,3% | ||
| Диапазон измерения сопротивления изоляции | 1 кОм...10 мОм (напряжение системы постоянного тока: 100 В...1000 В) |
||
| Точность контроля изоляции (при: постоянном напряжении: 100В-1000В) | Диапазон CY | Диапазон сопротивления | Точность |
| 0~0,8мкФ | ≤60 кОм | ≤3 кОм | |
| 60 кОм<R≤1 мОм | ≤5 % | ||
| 0,8мкФ ~3мкФ | ≤60 кОм | ≤6 кОм | |
| 60 кОм<R≤1 мОм | ≤20% | ||
| Автономное испытание давлением | меньше 2 мА | ||
| Максимальное напряжение переключения реле | 250 В переменного тока/30 В постоянного тока | ||
| Максимальный ток переключения реле | 3 А | ||
| Контактное сопротивление реле | меньше 100 мОм | ||
| Сопротивление изоляции реле | 100 мОм | ||
| Связь | RS485, modbus RTU | ||
| Размер | 98*49*52 мм, Din-рейка: 35 мм | ||
| Стандарт | IEC 61851-23 (2014-03):2014-11 | ||
| Влажность | 85% | ||
| Среда хранения | - 40°C ~125°C | ||
| Рабочая среда | - 40°C ~75°C | ||
