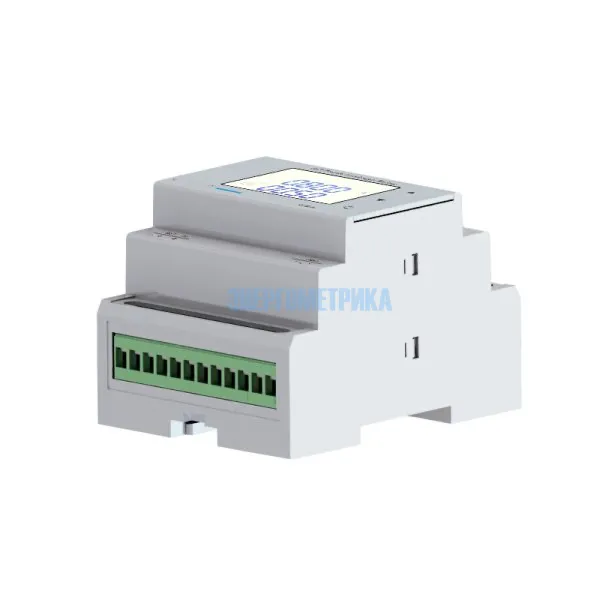

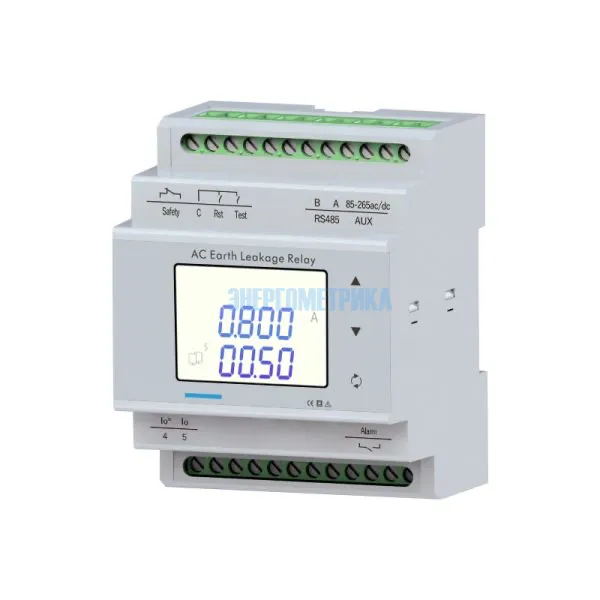

EnergoM-LR - Реле утечки тока
EnergoM-LR - Реле утечки тока
Реле утечки тока EnergoM-LR это усовершенствованное защитное устройство, предназначенное для повышения безопасности и надежности электрических систем.
С помощью трансформатора остаточного тока (RCT) он непрерывно контролирует остаточный ток в шинах или ответвлениях системы. Когда остаточный ток превышает заданный порог, реле незамедлительно выдает сигнал тревоги, обеспечивая раннее обнаружение потенциальных неисправностей.
Оснащенный функцией аварийной сигнализации, реле утечки тока EnergoM-LR гарантирует, что сигналы тревоги будут четко отображаться до получения сигнала сброса, что облегчает диагностику неисправностей и устранение неполадок. EnergoM-LR имеет решающее значение для предотвращения повреждения оборудования, минимизации времени простоя и защиты персонала от поражения электрическим током.
Особенности:
- Изолированный вспомогательный источник питания;
- 2 X релейных выхода SPDT;
- Удаленное тестирование/сброс подключений;

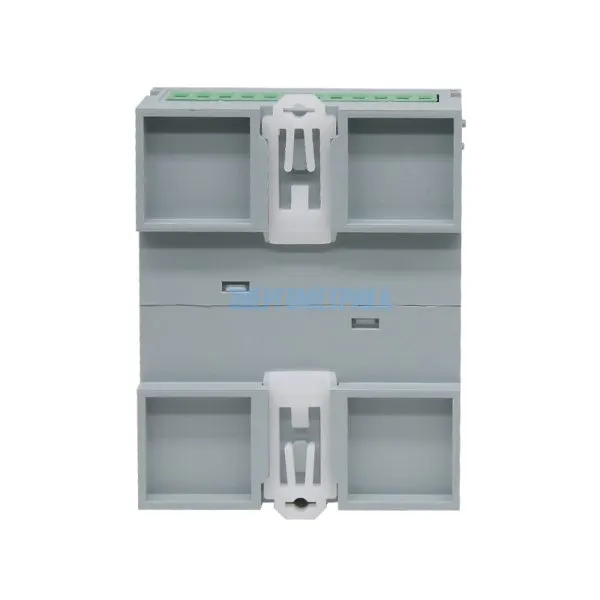

- Стандартный монтаж на din-рейку диаметром 35 мм;
- Связь по шине modbus RS485;
- Регулируемые уровни отключения и временная задержка.
Применение:
- Интеллектуальная сетевая система;
- Системы среднего и низкого напряжения;
- Коммерческие и жилые здания;
- Инженерные сети и системы распределения электроэнергии;
- Панели управления двигателями и распределительные щиты;
- Промышленная система управления (PLC, SCADA, DCS).
Техническая документация
Параметры
| Технические характеристики реле утечки тока EnergoM-LR | |
| Вспомогательный источник питания | 85-265В AC/DC |
| Потребляемая мощность | ≤4 ВА |
| Частота | 50/60 Гц, Точность ±0.01Гц |
| Порог срабатывания сигнализации по току утечки | 6 мА-60 A, можно установить по мере необходимости. |
| Временная задержка | 50 мс-10 сек., можно установить по мере необходимости. |
| Связь | RS-485 MODBUS-RTU |
| Дисплей | ЖК-дисплей с подсветкой |
| Выдерживаемое напряжение | 2.5 КВ 1 мин. |
| Изоляция | Вход, выход, источник питания корпуса >5 МОм |
| Среда хранения | -40~70°C |
| Рабочая среда | -25~55°C Высота над уровнем моря ≤2500 м,
Относительная влажность 0~95%, неконденсирующийся, неагрессивный газ |
