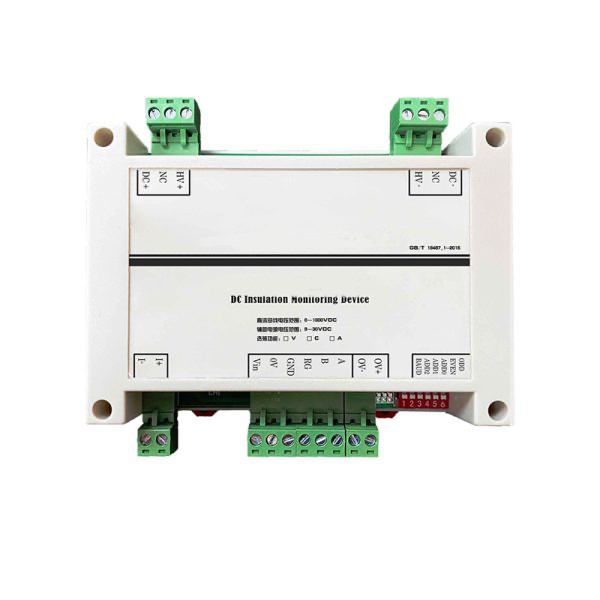

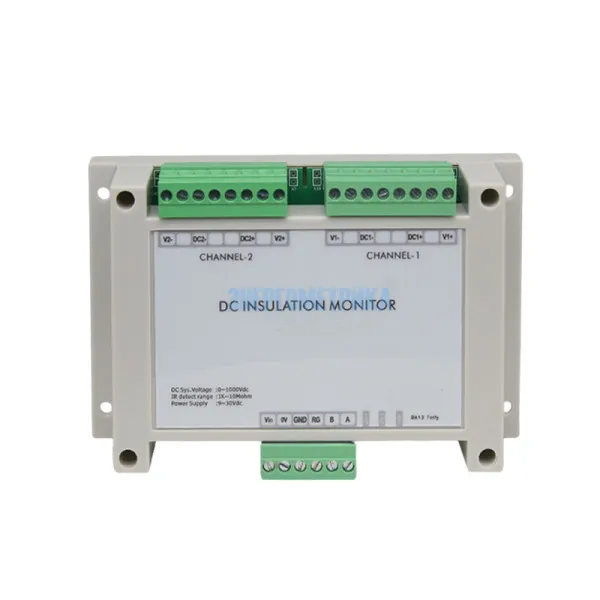

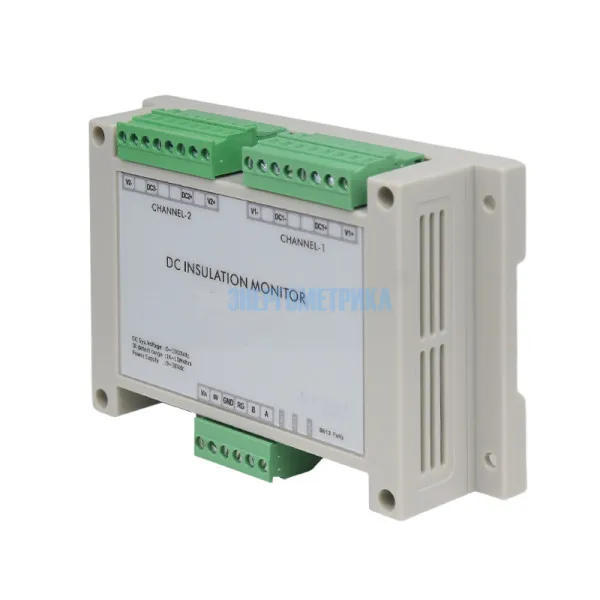

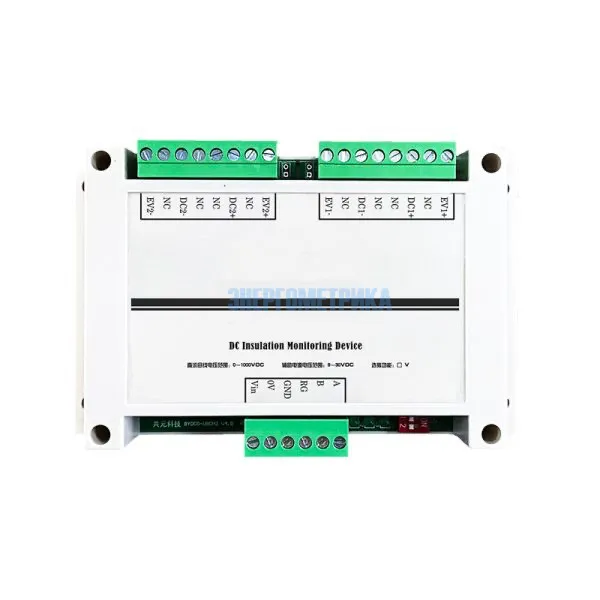

EnergoM-DU-H2 - Реле контроля изоляции

Арт.: EnergoM-DU-H2

Реле контроля изоляции EnergoM-DU-H2 используется для онлайн-мониторинга сопротивления изоляции плавающей системы постоянного тока (двойная система постоянного тока с общим заземлением).

Два канала постоянного тока управляются независимо, два канала постоянного тока контролируют изоляцию без помех друг другу. Пользователи могут включать или отключать функцию контроля изоляции каждого канала постоянного тока и получать значения сопротивления изоляции по протоколу RS485.

Серия EnergoM-DU-H2 использует схему независимого управления двумя каналами постоянного тока. Пользователи могут управлять двухканальным запуском, закрытием и считыванием данных соответственно в соответствии с протоколом связи.

Особенности:

  • Двухканальное независимое управление;
  • Удаленный мониторинг и управление;
  • Контроль положительных и отрицательных полюсов;
  • Сопротивление изоляции заземления;
  • Контроль напряжения постоянного тока;
  • Опционально: контроль постоянного напряжения на транспортном средстве;
  • Сигнализация обратной полярности напряжения.

Техническая документация

Параметры

Технические характеристики реле контроля изоляции EnergoM-DU-H2
Источник питания 10...30 В постоянного тока, мощность 6 Вт
Диапазон напряжений постоянного тока 100 В...1000 В
Точность измерения напряжения постоянного тока ≤2 В+0,3%
Диапазон измерения сопротивления изоляции 1 кОм...10 мОм
(напряжение системы постоянного тока: 100 В...1000 В)
Точность контроля изоляции (при: постоянном напряжении: 100В-1000В) Диапазон CY Диапазон сопротивления Точность
0~0,8мкФ ≤60 кОм ≤3 кОм
60 кОм<R≤1 мОм ≤5 %
0,8мкФ ~3мкФ ≤60 кОм ≤6 кОм
60 кОм<R≤1 мОм ≤20%
Автономное испытание давлением меньше 2 мА
Связь RS485, Modbus RTU/ Частный протокол
Размер 145*95*40 мм, Din-рейка: 35 мм
Стандарт IEC 61851-23 (2014-03):2014-11
Влажность 85%
Среда хранения - 40°C ~125°C
Рабочая среда - 40°C ~75°C
