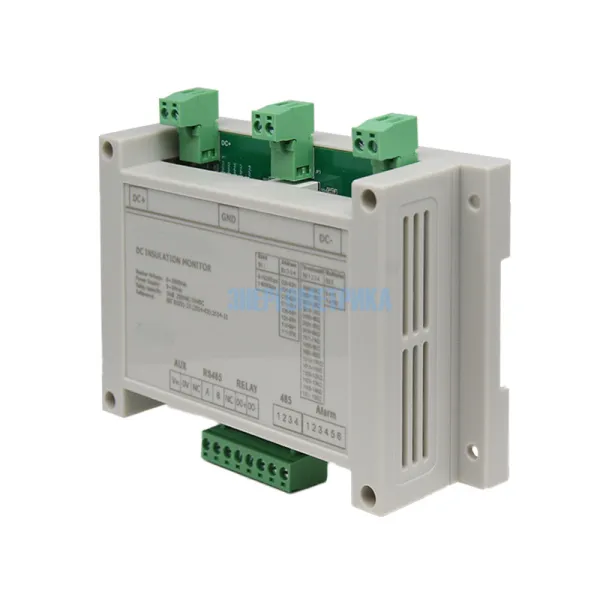

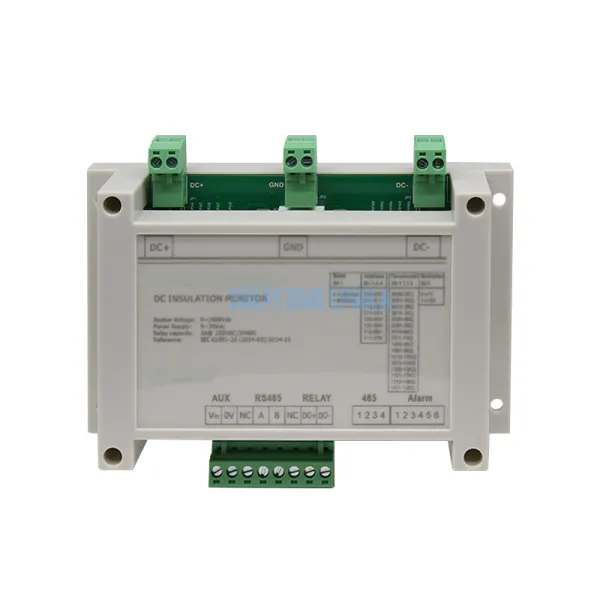

EnergoM-DU-W2K - Реле контроля изоляции

Арт.: EnergoM-DU-W2K

Реле контроля изоляции EnergoM-DU-W2K применяется для контроля изоляции постоянного тока от земли, основанный на принципе несимметричного моста, который объединяет функции мониторинга и защиты в одном.

EnergoM-DU-W2K контролирует значение сопротивления изоляции положительного и отрицательного полюсов плавающей системы постоянного тока относительно земли в диапазоне от 1 кОм до 10 мОм, а также может определять значение напряжения постоянного тока в диапазоне от 100 В до 2000 В.

После включения функции контроля изоляции устройство может продолжать контролировать сопротивление изоляции в режиме реального времени, и пользователь может считывать значение сопротивления изоляции уже через 1 секунду после включения функции контроля изоляции.

Что касается емкости постоянного тока на землю, EnergoM-DU-W2K может осуществлять самоадаптивный мониторинг емкости заземления ниже 3 мкФ (положительный и отрицательный полюса емкости заземления соответственно ниже 3 мкФ, а общая емкость ниже 6 мкФ).

Особенности:

  • Высоковольтный выключатель заземления;
  • Широкий диапазон источников питания;
  • Широкий диапазон контроля изоляции (100 В...2000 В постоянного тока);
  • Самопроверка оборудования для контроля изоляции;
  • Адаптивная емкость к заземлению;
  • Удобная настройка параметров;
  • Удаленный мониторинг и управление;
  • Сопротивление изоляции заземления;
  • Сигнализация обратной полярности напряжения.

Техническая документация

Параметры

Технические характеристики реле контроля изоляции EnergoM-DU-W2K
Источник питания 10...30 В постоянного тока, мощность 3 Вт
Диапазон напряжений постоянного тока 100 В...2000 В
Точность измерения напряжения постоянного тока ≤2 В+0,3%
Диапазон измерения сопротивления изоляции 1 кОм...10 мОм
(напряжение системы постоянного тока: 100 В...1000 В)
Точность контроля изоляции Напряжение постоянного тока: 100 В...300 В ≤3 кОм+10%
Напряжение постоянного тока: 300 В...2000 В ≤3 кОм+5%
CY>0,3мкФ, сопротивление изоляции>1 мОМ или CY>1 мкФ >10%
Автономное испытание давлением меньше 2 мА
Максимальное напряжение переключения реле 250 В переменного тока/30 В постоянного тока
Максимальный ток переключения реле 3 А
Контактное сопротивление реле меньше 100 мОм
Сопротивление изоляции реле 100 мОм
Связь RS485, modbus RTU

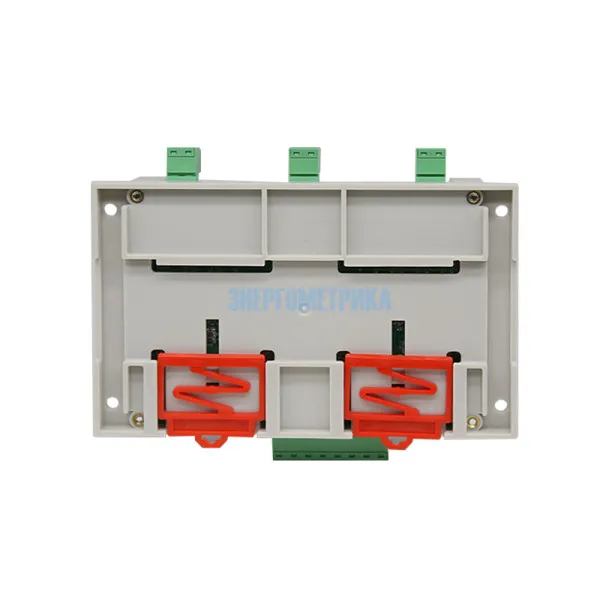

Размер 145*115*40 ,Din-рейка: 35 мм
Стандарт IEC 61851-23 (2014-03):2014-11
Влажность 85%
Среда хранения - 40°C ~125°C
Рабочая среда - 40°C ~75°C
