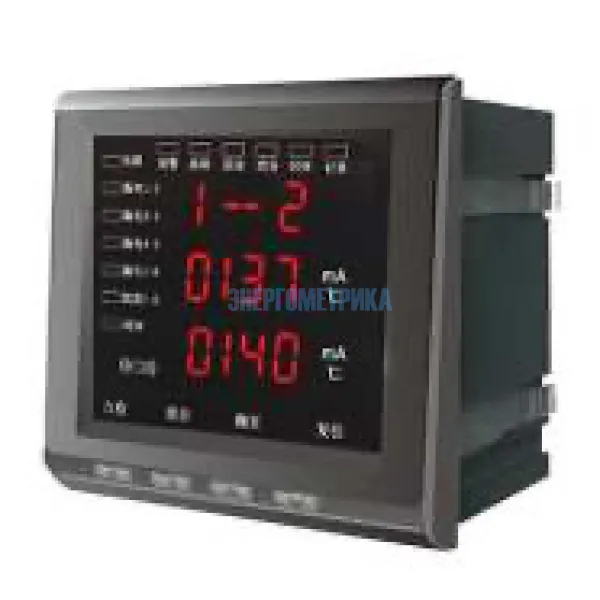

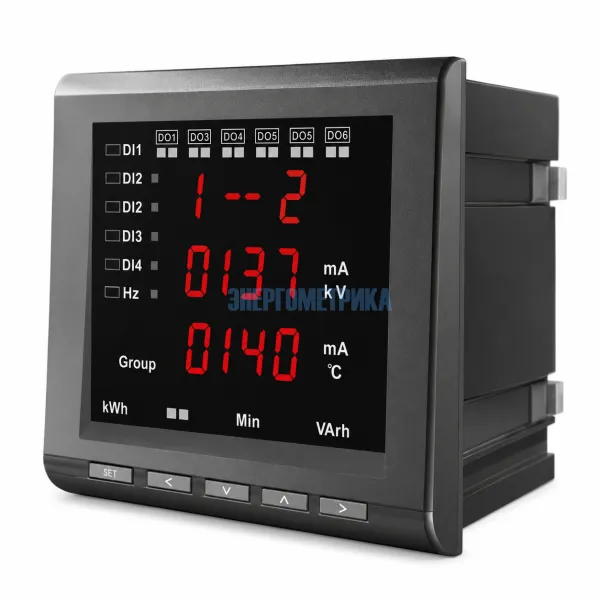

EnergoM-RCM-IV - Многоканальная система мониторинга остаточного тока

Арт.: EnergoM-RCM-IV

EnergoM-RCM-IV это устройство для контроля остаточного тока в системах электропитания с заземлением (TN-C-S TNS и TT).

EnergoM-RCM-IV обеспечивает до 16 каналов монитора, конструкция для монтажа на панель подходит для любого электрического шкафа. Светодиодный экран отображает различные параметры, удобен для диагностики и проверки изоляции.

Опционально можно выбрать трансформатор тока или датчик температуры для каждого параметра обнаружения канала и порога срабатывания сигнализации или отключения. Несколько EnergoM-RCM-IV в сочетании с автоматическим выключателем для встроенных приложений MRCD, порт RS485 позволяет легко передавать данные в системы SCADA.

Особенности:

  • Непрерывный контроль остаточных токов;
  • Максимум 16 измерительных каналов для ввода остаточного тока или температуры;
  • Запись данных с отметкой даты и времени для 100 событий;
  • Графический дисплей с подсветкой и индикаторные светодиоды;
  • Два сигнальных реле сигнализации или отключения;
  • Звуковое оповещение при срабатывании сигнализации;
  • Защита паролем для настройки устройства.

Техническая документация

Параметры

Технические характеристики монитора остаточного тока EnergoM-RCM-IV
Питание 85 ~ 265 В AC/DC
Точность остаточного тока 1%
Точность измерения температуры ±2°C
Частота обновления данных 1 сек.
Двоичные входы Пассивный узел, напряжение изоляции 2000 В переменного тока
Релейный выход 250 В/5А переменного тока или 30 В/5А постоянного тока, изоляция оптрона 2500 В
Порт связи Протокол RS485 Modbus-RTU, скорость передачи данных до 19200 бит/с
Размеры 96*96*75 мм (Д*Ш*В)
Класс защиты IP20
Вес 0,55 кг
Рабочая температура -10~55°C
Категория измерения Категория-III, степень загрязнения 2
Изоляционная способность > Сигнал переменного тока 2 кВ - выходная мощность
Стандарты IEC 61000-4-2, класс III
IEC 61000-4-3, класс III
IEC 61000-4-4, класс IV
IEC 61000-4-5, класс IV
IEC 61000-4-6, класс III
IEC 61000-4-8, класс III
IEC 61000-4-11, класс III
