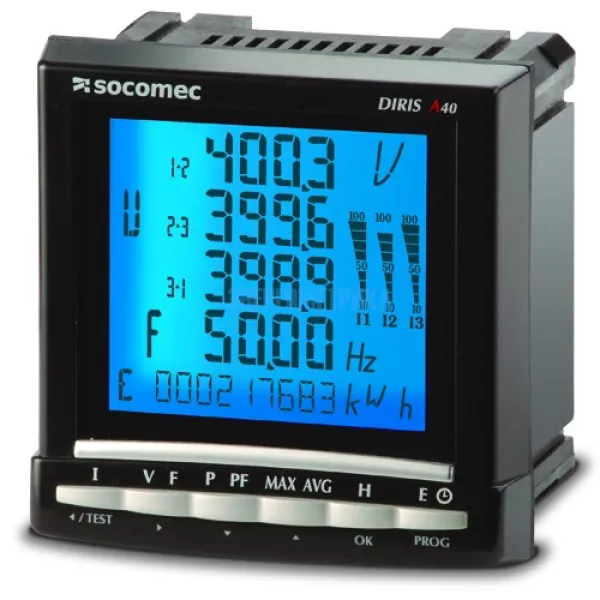

DIRIS A41 - Анализатор параметров электрической сети

Арт.: Diris A41

DIRIS A41 - цифровой многофункциональный анализатор показателей качества электроэнергии, дающий пользователю возможность ко всем данным измерений, необходимым для энергосберегающих проектов и мониторинга распределения электроэнергии.

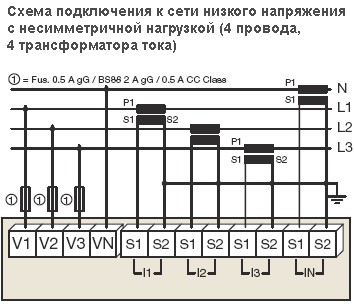

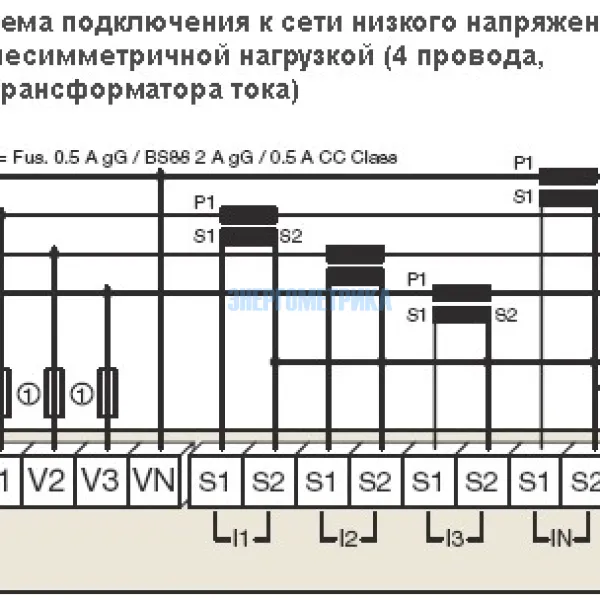

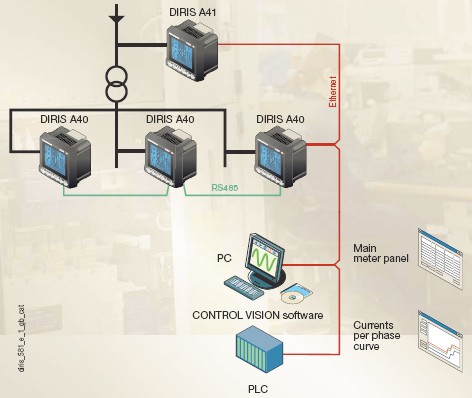

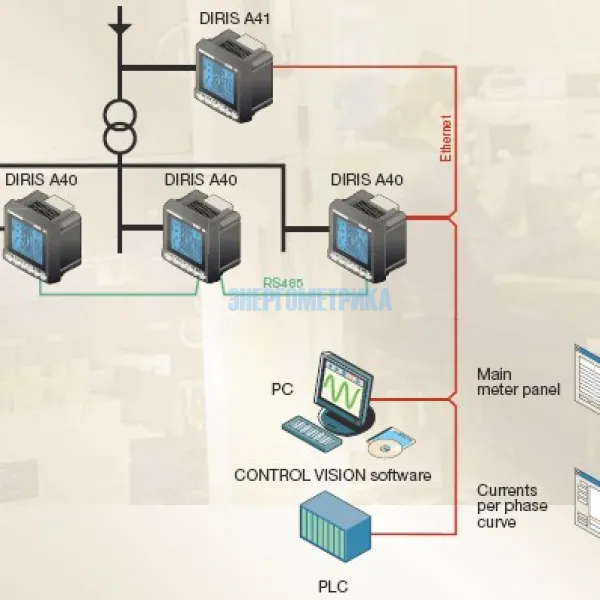

С помощью многофункционального программного обеспечения CONTROL VISION возможно дистанционное использование и анализ данных на ПК.

С прибором применяются разъемные трансформаторы тока. Дополнив измерительный прибор токовыми клещами с выходным сигналом 5А TTC-CCT, измеритель можно использовать в качестве переносного прибора.

Техническая документация

Параметры

Измерения

• Ток
- Мгновенные значения I1, I2, I3, In, Isyst
- Средние / максимальные значения I1, I2, I3, In
• Напряжение и частота
- Мгновенные значения U1, U2, U3, U12, U23, U13, F, Usyst, Vsyst
- Средние / максимальные значения U1, U2, U3, U12, U23, U13, F
• Мощность
- Мгновенные значения 3P, ΣP, 3Q, ΣQ, 3S, ΣS
- Средние / максимальные значения ΣP, ΣQ, ΣS
- Прогнозируемые значения ΣP, ΣQ, ΣS
• Коэффициент мощности
- Мгновенные значения 3PF, ΣPF
- Среднее / максимальное значение ΣPF
• Температура
- Внутренняя

- Внешняя с помощью 3-х сенсоров Pt100

• Счетчик

- Активная энергия ±кВтч
- Реактивная энергия ±кварч
- Полная энергия кВАч
- Часы

• События (опция)
• Гармонический анализ (опция)

Полные гармонические искажения (THD)
- Ток THD I1, THD I2, THD I3, THD In
- Фазное напряжение THD U1, THD U2, THD U3
- Межфазное напряжение THD U12, THD U23, THD U13
Отдельные гармоники (H, до 51)
- Ток H I1, H I2, H I3, H In
- Фазное напряжение H U1, H U2, H U3
- Межфазное напряжение H U12, H U23, H U13

• Кривые нагрузки

- Активная и реактивная мощность: ΣP±, ΣP±
- Напряжение и частота: U1, U2, U3, U12, U23, U31, F

• Связь

- Сигнал 0/4-20 мА
- Цифровой интерфейс RS485 (протоколы MODBUS, PROFIBUS-DP)
- Интерфейс Ethernet (протоколы MODBUS/TCP, MODBUS RTU)
- Ethernet с интерфейсом RS485 (протокол MODBUS RTU)

• Входы/выходы

- Подсчет импульсов
- Удаленное управление приборами
- Отчет о тревогах
- Отчет об импульсах

DIRIS A - Анализатор качества электроэнергии, контроль показателей качества электроэнергии
Тип	DIRIS A10	DIRIS A10 +COM	DIRIS A20	DIRIS A40	DIRIS A41	DIRIS A60
Код заказа	4825 0010	4825 0011	4825 0200	4825 0201	4825 0202	4825 0207
Напряжение (U), прямое включение	50...500 V AC			50...700 V AC
Напряжение через TH				до 500 кВ
Ток	до 10000 А
Частота	45...65 Гц
Питание	200...277 V AC		110...400 V AC 120...350 V AC	110...400 V AC, 120...350 V AC 12...48 V DC
Измерение тока нейтрали (In)					•
Активная (P), реактивная (Q), полная (S) мощность	•	•	•	•	•	•
Коэффициент мощности (cosф)	•	•	•	•	•	•
Несимметрия						•
Температура	•	•		Опция 1...4	Опция 1...4	Опция 1...4
Средние значения тока (I), напряжения (U), частоты (f)				•	•	•
Среднее значение мощности	•	•	•	•	•	•
Класс точности измерения тока и напряжения	0.2	0.2	0.2	0.2	0.2	0.2
Класс точности измерения мощности	0.5	0.5	0.5	0.5	0.5	0.5
Класс точности измерения частоты	0.1	0.1	0.1	0.1	0.1	0.1
Класс точности измерения активной энергии	0.5S	0.5S	0.5S	0.5S	0.5S	0.5S
Класс точности измерения реактивной энергии	2	2	2	2	2	2
Счетчики электроэнергии
Счетчик активной, реактивной, полной энергии (кВт, кварч, кВАч)	•	•	•	•	•	•
Мультитарифность	•	•
Счетчик импульсов	•	•		Опция 2...6	Опция 2...6	Опция 2...6
Построение графиков нагрузки				•	•	•
Класс точности счетчика энергии 0.5	•	•	•	•	•	•
Импульсный выход	1		1	Опция 2 max	Опция 2 max	Опция 2 max
Анализ качества и сохранение результатов
Общий коэффициент гармонических искажений	•	•	•	•	•	•
Измерение гармоник (до 61)				•	•	•
Сигнализация повышения, провала, пропуска напряжения						•
Сигнализация перегрузки						•
Сохранение истории событий и измерений
Кривые нагрузки						•
Максимальные/средние значения напряжения, тока, частоты			•	•	•	•
Максимальная мощность	кВт	кВт	кВт	•	•	•
Максимальный ток	•	•	•	•	•	•
Цифровая и аналоговая связь
RS485 Jbus/Modbus		•	Опция	Опция	Опция	Опция
RS485 PROFIBUS-DP 12 Mbaud				Опция	Опция	Опция
Ethernet 10baseT / 100baseT Modbus RTU				Опция	Опция	•
Ethernet / RS485 gateway				Опция	Опция	•
Webserver				Опция	Опция	•
Аналоговый выход				Опция 2...4	Опция 2...4	Опция 2...6
Размеры
Размеры, исполнение	DIN рейка	DIN рейка	96x96 мм	96x96 мм	96x96 мм	96x96 мм

DIRIS A41 - Анализатор качества электроэнергии, контроль показателей качества электроэнергии - подключаемые модули
DIRIS A41	Pulse outputs	Импульсные выходы 2 настраиваемых импульсных выхода по ±кВтч, ±кварч, кВАч
	JBUS / MODBUS communication	Модуль связи JBUS / MODBUS Интерфейс RS485 с протоколом JBUS / MODBUS. Скорость передачи до 38,4 кбит/с
	PROFIBUS DP communication	Модуль связи PROFIBUS DP Интерфейс RS485 с протоколом PROFIBUS DP. Скорость передачи до 12 Мбит/с
	Ethernet communication	Модуль связи Ethernet Интерфейс Ethernet с протоколом MODBUS / TCP
	Ethernet communication with RS485 Gateway JBUS / MODBUS	Модуль связи Ethernet со шлюзом RS485 JBUS / MODBUS • Интерфейс Ethernet с протоколом MODBUS • подключение одного прибора к 247 вспомогательным приборам через RS485 JBUS / MODBUS
	Analogue outputs	Аналоговые выходы До 2-х модулей с 4-мя аналоговыми выходами, назначенными для: 3I, In, 3V, 3U, F, ±ΣP, ±ΣQ, ΣS, ΣPFL/C, Isys, Vsys, Usys, Ppred, Qpred, Spred, внутр. T°C, T°C 1, T°C 2, T°C 3, питание 17 В DC
	2 inputs - 2 outputs	2 входа - 2 выхода До 3-х модулей с 6-ю входами или выходами. 2 выхода для: • мониторинг • 3I, In, 3V, 3U, F, ±ΣP, ±ΣQ, ΣS, ΣPFL/C, THD 3I, THD In, THD 3V, THD 3U, Ppred, Qpred, Spred, внутр. T°C, T°C 1, T°C 2, T°C 3, таймер • дистанционное управление • 2 импульсных входа
	Memory	Память • Сохранение значений P+,P-,Q+,Q- на срок до 62 дней с внутренней либо внешней синхронизацией сигнала 5,8,10,15,20,30 или 60 мин. • Сохранение 10 сигналов тревог с точностью до часа • Сохранение последних минимальных и максимальных мгновенных значений 3U, 3V, 3I, In, F, ΣP±, ΣQ±, ΣS, THD 3U, THD 3V, THD, 3U, THD, 3V, THD, 3I, THD In • Сохранение средних значений 3U,3V,F (до 60 суток)
	Temperature	Температурная индикация • Внутренний сенсор • Внешний датчик Pt100 (T°C 1) • Внешний датчик Pt100 (T°C 2) • Внешний датчик Pt100 (T°C 3)

Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
