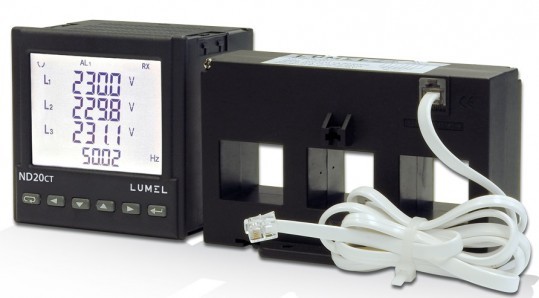

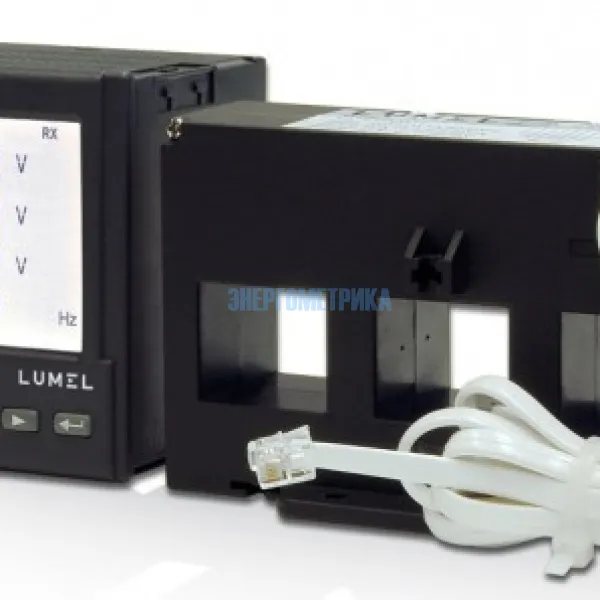

ND20CT одно- и трёхфазный анализатор параметров электрической сети

Арт.: ND20CT

Анализатор параметров электрической сети ND20CT является отличным решением для систем контроля и мониторинга показателей качества электроэнергии. Он позволяет оптимизировать работу силового электронного оборудования, систем и промышленных установок различного назначения.

Особенность прибора ND20CT – простой и быстрый монтаж, а также возможность подключения совместимых с устройством трансформаторов тока. Кроме того анализатор имеет встроенную защиту от неправильного их присоединения.

Технические характеристики:

  • Измерение параметров в одно- и трёхфазных (3 или 4-проводных) системах.
  • Входы тока 0.1 A и 0.25 A (для совместимых с устройством трансформаторов).

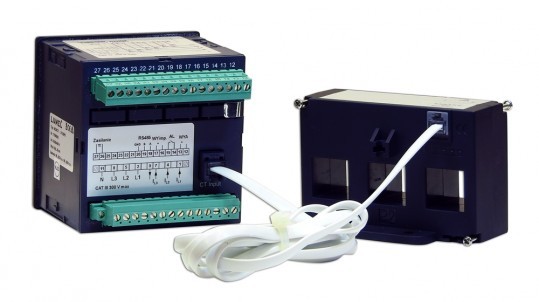

  • Быстрое и удобное присоединение трансформаторов тока через RJ12 коннектор либо через винтовые клеммы.
  • Измерение коэффициента THD.
  • LCD 3.5” дисплей с подсветкой.
  • Степень защиты со стороны фронтальной панели: IP65.
  • Передача данных с помощью интерфейса RS-485 (MODBUS RTU).
  • Программируемые выходы: аналоговый (опция), выходы сигнализации и счётчик импульсов (потребление э/э).
  • Настройка экранов измерений.
  • ND20CT может работать со следующими типами трансформаторов тока:
    • LJ12 - однофазный ТТ с RJ12 коннектором и выходом 100 мА, присоединяется через сплиттер к ND20CT
      • диапазон 50-250 A, класс 1или 0.5*

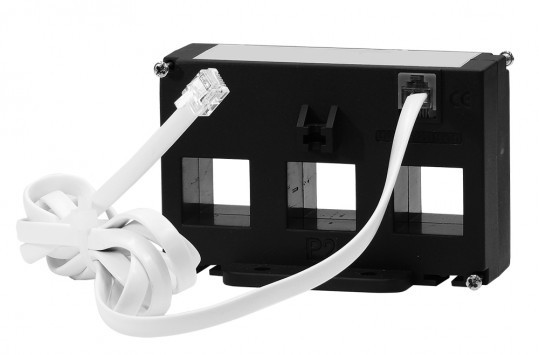

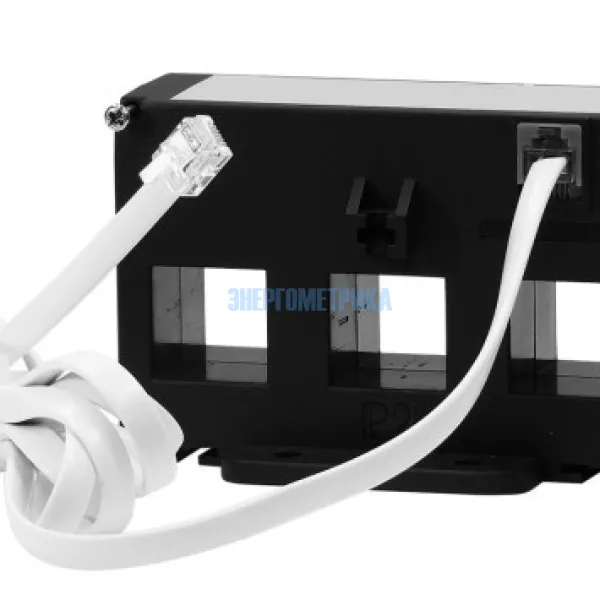

    • LJ25, LJ35, LJ45 - трёхфазный, с RJ12 коннектором и выходом 100 мА
      • LJ25, диапазон 60-200 A, класс 1 или 0.5*
      • LJ35, диапазон 60-250 A, класс 1 или 0.5*
      • LJ45, диапазон 250-600 A, класс 1 или 0.5*
    • L308, L306, L307 - трёхфазный, с винтовыми клеммами и выходом 250 мА
      • L308, диапазон 63 A, класс 0.5
      • L306, диапазон 125 A, класс 0.5
      • L307, диапазон 250 A, класс 0.5

Техническая документация

Параметры

Особенность прибора ND20CT – простой и быстрый монтаж, а также возможность подключения совместимых с устройством трансформаторов тока. Кроме того анализатор имеет встроенную защиту от неправильного их присоединения.

Технические характеристики:

  • Измерение параметров в одно- и трёхфазных (3 или 4-проводных) системах.
  • Входы тока 0.1 A и 0.25 A (для совместимых с устройством трансформаторов).
  • Быстрое и удобное присоединение трансформаторов тока через RJ12 коннектор либо через винтовые клеммы.
  • Измерение коэффициента THD.
  • LCD 3.5” дисплей с подсветкой.
  • Степень защиты со стороны фронтальной панели: IP65.
  • Передача данных с помощью интерфейса RS-485 (MODBUS RTU).
  • Программируемые выходы: аналоговый (опция), выходы сигнализации и счётчик импульсов (потребление э/э).
  • Настройка экранов измерений.
  • ND20CT может работать со следующими типами трансформаторов тока:
    • LJ12 - однофазный ТТ с RJ12 коннектором и выходом 100 мА, присоединяется через сплиттер к ND20CT
      • диапазон 50-250 A, класс 1или 0.5*
    • LJ25, LJ35, LJ45 - трёхфазный, с RJ12 коннектором и выходом 100 мА
      • LJ25, диапазон 60-200 A, класс 1 или 0.5*
      • LJ35, диапазон 60-250 A, класс 1 или 0.5*
      • LJ45, диапазон 250-600 A, класс 1 или 0.5*
    • L308, L306, L307 - трёхфазный, с винтовыми клеммами и выходом 250 мА
      • L308, диапазон 63 A, класс 0.5
      • L306, диапазон 125 A, класс 0.5
      • L307, диапазон 250 A, класс 0.5
