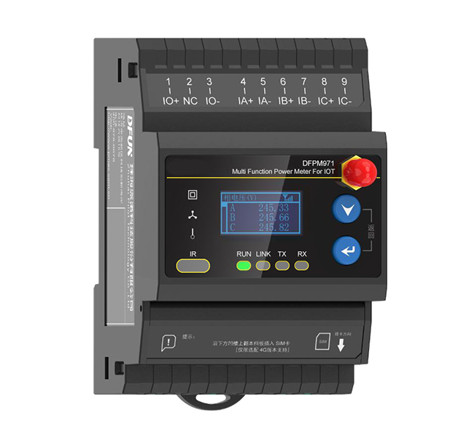

DFPM971 - Многофункциональный измеритель мощности
Артикул: DFPM971
Многофункциональный измеритель мощности DFPM971 поддерживает беспроводную связь 4G / LoRa, удаленную настройку P2P, передачу на нескольких платформах, кэширование и повторную передачу данных.
Особенности:
- Измерение и сигнализация остаточного тока и температуры кабеля;
- 7-дневный кэш данных и повторная передача;
- 1 сек. загрузка данных в режиме реального времени;
- 4G / LoRa / RS485;
- Удаленная настройка P2P и бесплатное техническое обслуживание;
- Автоматическая регулировка последовательности фаз;

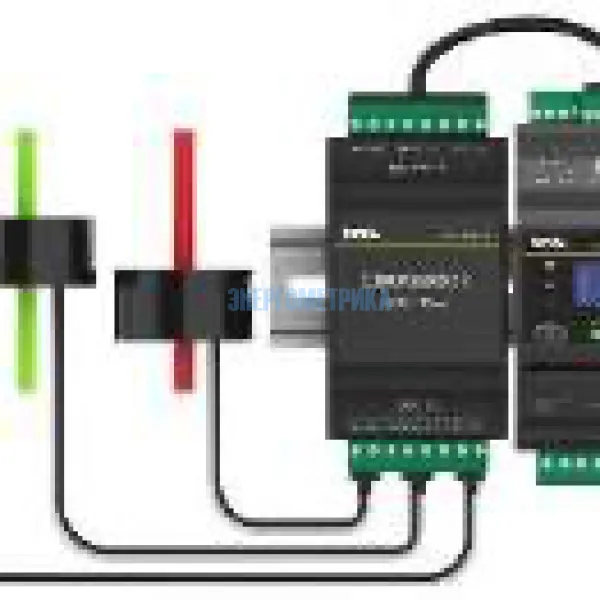

- Возможность подключения к DFPM971 специальных разъемных трансформаторов тока.
Функции:
- Измерение: напряжение, ток, активная мощность, реактивная мощность, кажущаяся мощность, коэффициент мощности, частота, активная энергия, реактивная энергия, кажущаяся энергия, фазовый угол напряжения и тока, температура кабеля, остаточный ток, обнаружение переключателя;
- Связь: Стандарт 1 RS485 и 1 инфракрасная связь 4G / LoRa опционально, поддержка Modbus, Http, Mqtt связи, поддержка Modbus-RTU и Modbus-TCP;
- Анализ качества электроэнергии: трехфазное напряжение/ток, анализ 63-й гармоники, дисбаланс напряжения/тока;
- Расчет спроса: максимальная потребляемая мощность и ток в режиме реального времени;
- Сигнализация уставки: поддержка сигнализации о перенапряжении, пониженном напряжении, перегрузке по току, пониженном токе, потере фазы, превышении предела мощности, перегреве, токе утечки и сбое питания с записью времени.
| Технические характеристики многофункционального измерителя мощности DFPM971 | |
| Питание | Переменный ток 85~ 265 В Постоянный ток 100 ~ 300 В |
| Номинальный ток | 1,67 мА, 5А/1,67мА (стандартный CT) |
| Номинальное напряжение | 3x57.7/100 В, 3x220/380 В |
| Цифровой вход | Мокрый контакт, внешний источник питания: 220 В, при ≈60 В, разомкнут, при ≈140 В, замкнут, макс. Вход: 300 В |
| Режим подключения | 4-х фазный трехпроводной, 3-х фазный трехпроводной |
| Беспроводная связь LTE |
LTE-FDD B1/B3/B5/B8 LTE-FDD B34/B38/B39/B40/B41 |
| Остаточный ток | 1 x 0-8000 мА |
| Температура кабеля | 4 x 0-150℃ |
| LoRa | 470-510 МГц, 1 км открытой местности |
| RS485 | 1200-57600bps |
| Эксплуатация | Рабочая температура: -25℃~ +70 ℃ Температура хранения: -40℃~ +85 ℃ Влажность: 5% ~ 95% без конденсации |
