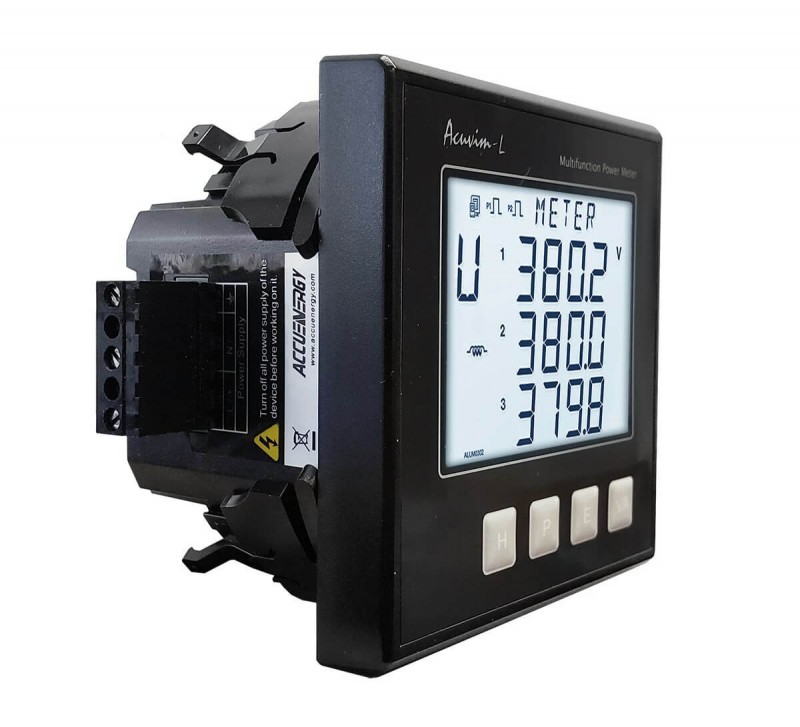

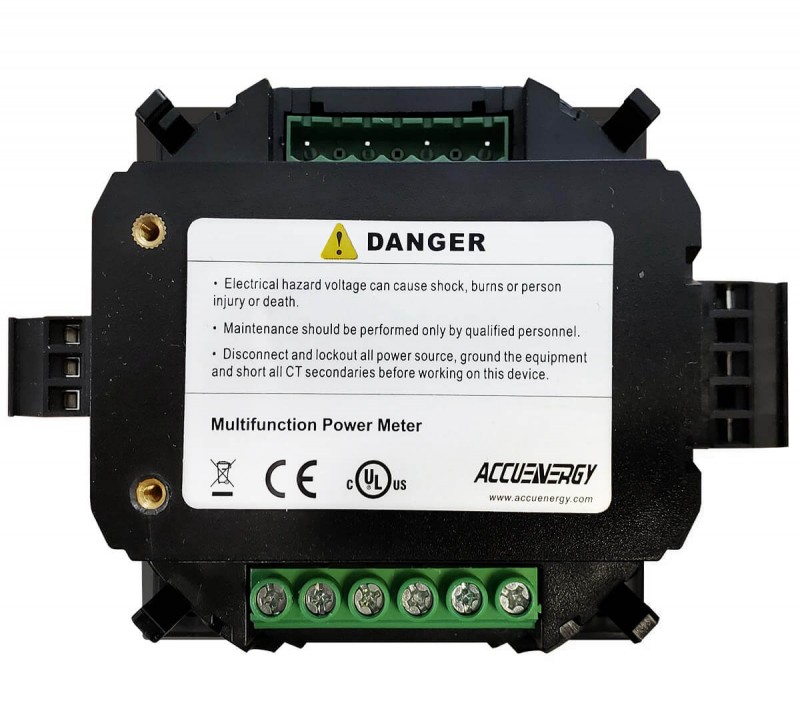

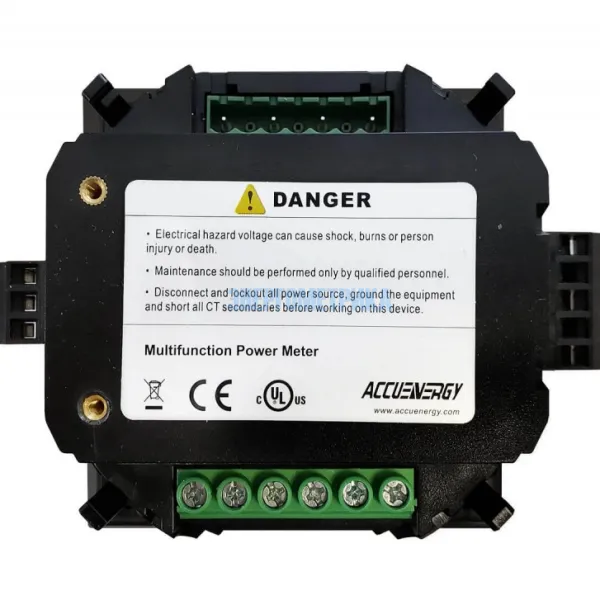

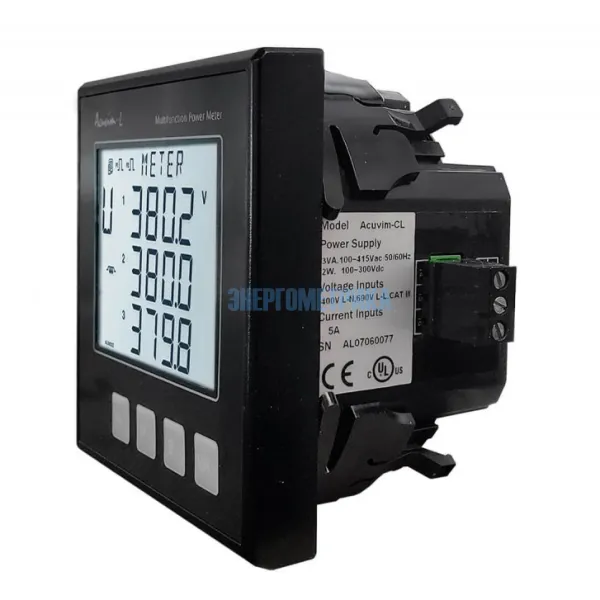

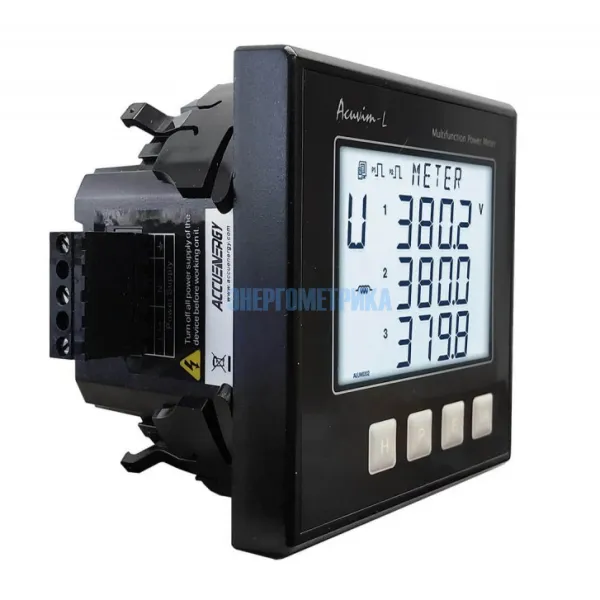

Acuvim-L - Анализатор качества электроэнергии
Acuvim-L - Анализатор качества электроэнергии
Acuvim-L - серия недорогих измерительных приборов. Отличается высоким качеством, широким набором функций и малым сроком окупаемости. Acuvim-L это универсальные измерительные приборы и могут применяться в системах переменного тока различного типа.
С прибором применяются разъемные трансформаторы тока. Дополнив измерительный прибор токовыми клещами с выходным сигналом 5А TTC-CCT, измеритель можно использовать в качестве переносного прибора.
Acuvim-L может также предоставлять важную информацию о качестве электроэнергии, включая дисбаланс напряжения и тока, THD и отдельные гармоники.
Acuvim L - это многофункциональный измеритель мощности, предназначенный для сбора данных об энергии в режиме реального времени практически в любой среде. Благодаря классу защиты IP56 Acuvim L может выдерживать сложные промышленные условия и предоставлять точные данные о потреблении для распределительных фидеров, двигателей, конденсаторных батарей, генераторов или другого оборудования.
Особенности:
- 6 специальных моделей различного применения, включая многотарифный учёт, контроль электропотребления и интеграцию в сети с помощью Modbus,
- Исполнение в корпусе NEMA 4,
- 3-строчный LCD дисплей с подсветкой,
- Возможность подключения трансформаторов тока,
- Встроенный MODBUS RTU (некоторые модели),
- Монтаж на DIN-рейку (некоторые модели),
- Приборы соответствуют требованиям стандартов ANSI C12.20 класс 0.5 & IEC 62053-22 класс 0.5s;
- Изготовлен из высокопрочного пластика UL 94V-0.
Техническая документация
- Acuvim-L_datasheet_RU.pdf
- Accuenergy-Product-Catalogue-2022.pdf
- Acuvim-L_Datasheet_EN.pdf
- Acuvim-L-Manual_EN.pdf
Параметры
Модель доступна в шести различных конфигурациях, разработанных для конкретных условий проекта. Может быть использован как панельный измеритель с цифровым дисплеем или как датчик на DIN-рейке.
- Три варианты входного тока: 5A, 1A или 333 мВ;
- Два варианта питания: P1 предназначен для систем 100-415 В переменного тока (50/60 Гц) и 100-300 В постоянного тока. P2 совместим с источником питания 20-60 В постоянного тока;
- Модули расширения LX доступны для модели EL для расширения поддержки протокола или ввода-вывода, модуль связи ETHERNET L-WEB.
Интеграция в сеть
Вставные модули расширения обеспечивают связь по сетям Modbus-RTU или Profibus, а прочная конструкция, соответствующая стандарту NEMA, обеспечивает долгие годы надежного использования в суровых условиях.
Многотарифный учёт
Acuvim-EL позволяет оптимизировать затраты на электроэнергию и разделить потребителей по профилям расхода энергии благодаря возможности настройки и установки до 4 различных тарифов, 12 сезонов и 14 графиков потребления.
Контроль энергопотребления
Все приборы серии Acuvim-L имеют функцию учёта электроэнергии, как потребляемой, так и генерируемой. Устройства Acuvim являются оптимальным решением для организации контроля энергопотребления конечных пользователей.
Модели серии ACUVIM-L
| BL |
CL |
EL |
|
| Применение | Цифровая интеграция | Интеграция Modbus | Учет времени использования и тарифов |
| Измерение | Напряжение (В), Ток (А), Мощность (кВт) |
Напряжение (В), Ток (А), Мощность (кВт) |
Напряжение (В), Ток (А), Мощность (кВт) |
| Энергия | • | • | • |
| Качество электроэнергии | • | • | • |
| Время использования | • | ||
| Вход измерения тока | 5A/1A, 1A или 333 мВ | ||
| Питание | P1 (100–415 В переменного тока, 50/60 Гц, 100–300 В постоянного тока) или P2 (20–60 В постоянного тока) | ||
| Встроенные коммуникации | 2 Digital I/O | Modbus-RTU | Modbus-RTU |
| Время использования | Цифровой вход, цифровой выход, PROFIBUS | ||
| Вариант монтажа на панели | • | • | • |
| DIN-рейка Опция преобразователя | • | ||
Коммуникационные модули
Данные модули расширения применяются с многофункциональными приборами линейки Acuvim L.
Цифровые/аналоговые модули ввода/вывода ACUVIM-L
| LX1 | LX2 | LX3 | LX4 | LX5 | LX6 | |
| Цифровой вход (DI) | 4 | 4 | 4 | 4 | 4 | |
| Цифровой выход (DO) | 2 | 2 | 2 | |||
| RS485 Port | 1 | 1 | ||||
| Profibus Port | 1 | 1 | ||||
| Релейный выход (RO) | 2 | 2 |
| Модуль связи ETHERNET L-WEB | |
| Протоколы | Modbus-TCP/IP, DNP 3.0 Over IP V2, BACnet-IP, SNMP V3, HTTP/HTTPs post, FTP post, SMTP, NTP, HTTPs webserver |
| Ethernet Port | 1 |
| Регистрация данных | 4GB |
