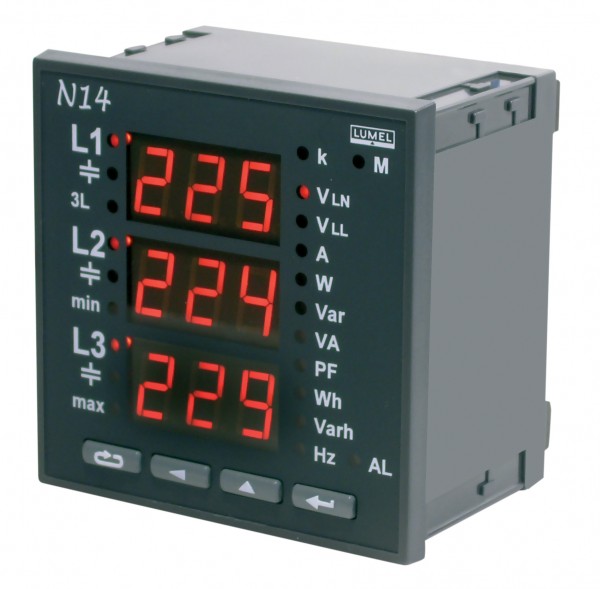

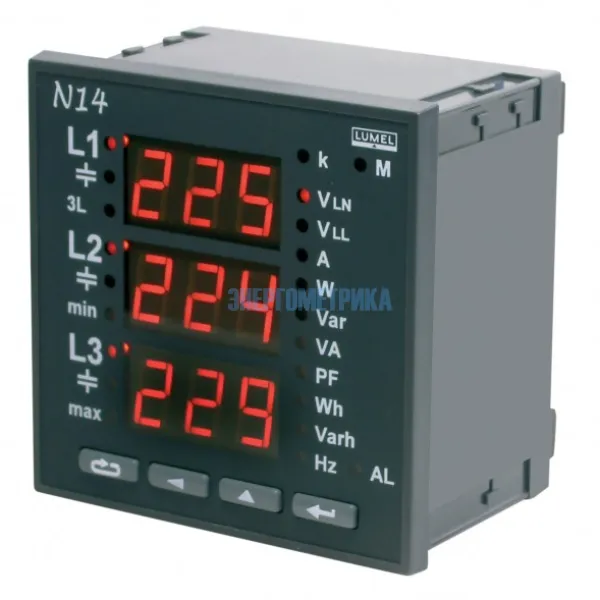

N14 - Анализатор параметров электрической сети с интерфейсом RS-485

Арт.: N14

Анализатор энергопотребления N14 электрической сети предназначен для измерения всех основных параметров трехфазной 3- или 4-проводной, симметричной или несимметричной электрической сети.

Благодаря подключению прибора N14 к серверу системы контроля энергопотребления PMAC3624 можно просто и не дорого создать систему технического учета электроэнергии.

Дополнив измерительный прибор токовыми клещами с выходным сигналом 5А TTC-CCT, измеритель можно использовать в качестве переносного прибора.

Анализатор N14, совместно с электронным регистратором PD22, регистрирует все измеряемые параметры.

Анализатор энергопотребления N14 Lumel может использоваться в сетях сбора данных или в качестве одного измерительного прибора вместо многих различных измерительных приборов, используемых до сегодняшнего дня: амперметров, вольтметров, ваттметров, варметров, фазо- и частотомеров и других.

 С прибором применяются разъемные трансформаторы тока.

Анализатор энергопотребления позволяет контролировать и оптимизировать энергопотребление силовых электрические приборы, системы и промышленные установки. Осуществлять диспетчеризацию силовых щитов: ГРЩ, АВР и т.п.

Анализатор энергопотребления обеспечивает измерение: среднеквадратичных значений тока и напряжения, активной, реактивной и полной мощности; усредненной активной мощности за 15 мин. и т.п. Кроме того он отображает текущее время.

Техническая документация

Параметры

Напряжение и ток умножаются на заданные коэффициенты измерительных преобразователей.

Значение каждой измеренной величины может быть передано в управляющую систему через интерфейс RS-485.

Выходное реле позволяет управлять сигнализацией при превышении выбранного измеряемого параметра. Импульсный выход используется для контроля потребления трехфазной активной энергии.

Характеристики:

  • вход по напряжению АС:
    - 3 х 57.7/100 В,
    - 3 х 230/400 В
    - 3 х 400/690 В
  • вход по току АС:
    -1 A,
    -5 A.
  • выходы: релейный, импульсный 5000 имп./кВтч
  • интерфейс:
    -RS485 протокол MODBUS (RTU),
    -Ethernet (с помощью конвертора PD8),
    - WEB (с помощью модуля сбора данных SM6).
  • напряжение питания: 85...250 В АС или DC с частотой 40...400Гц,
  • рабочая температура: - 25...+ 55°C
  • поле индикатора: 3 x 3 цифры LED, высотой 10 мм, красного цвета

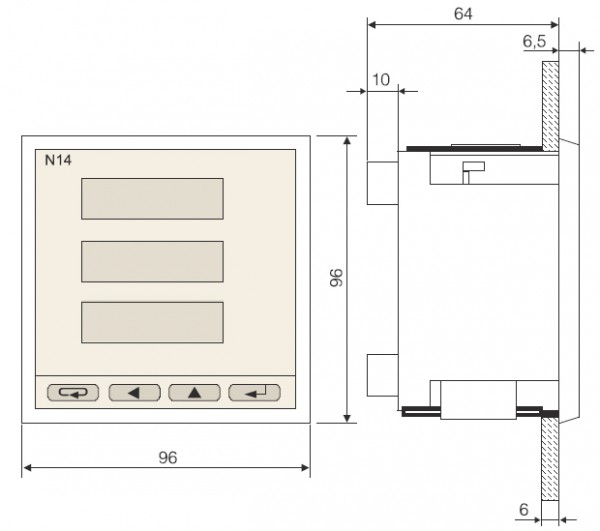

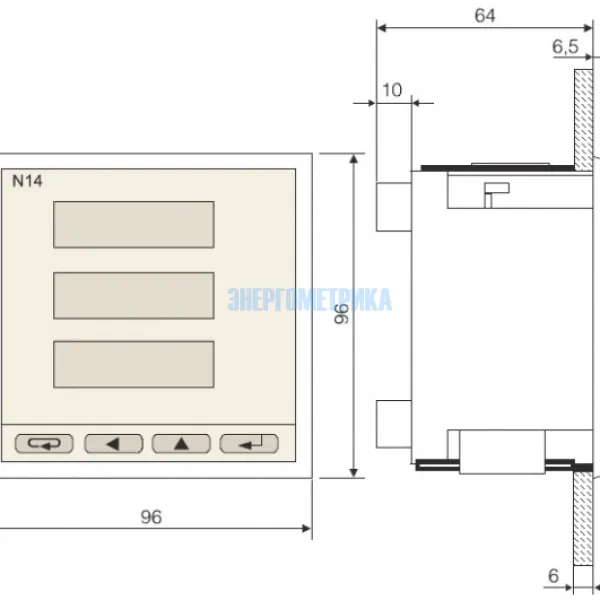

  • Размеры корпуса: 96x96x70,5 мм

Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
