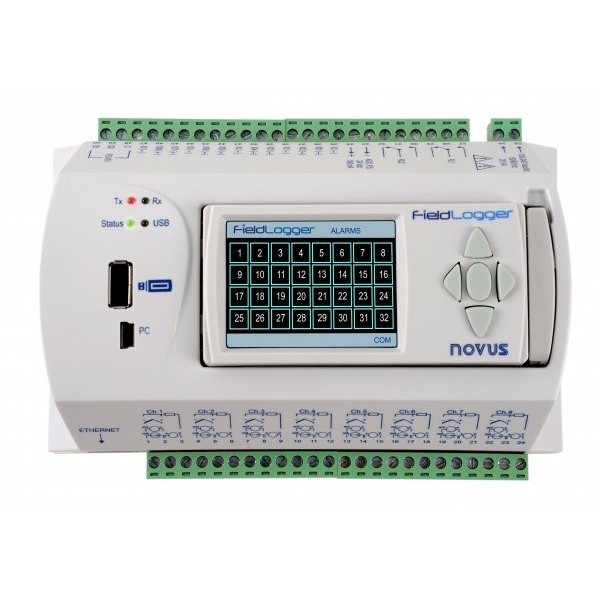

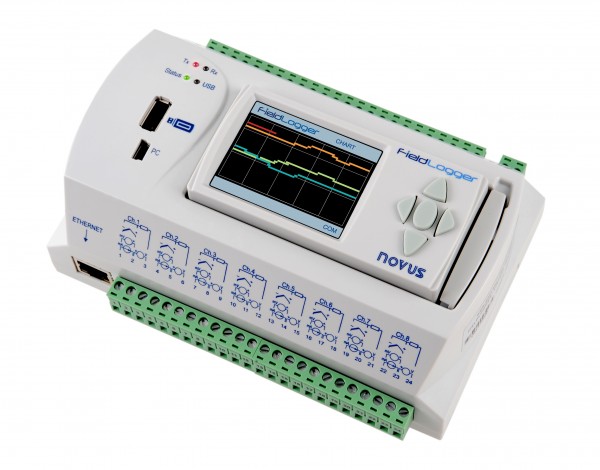

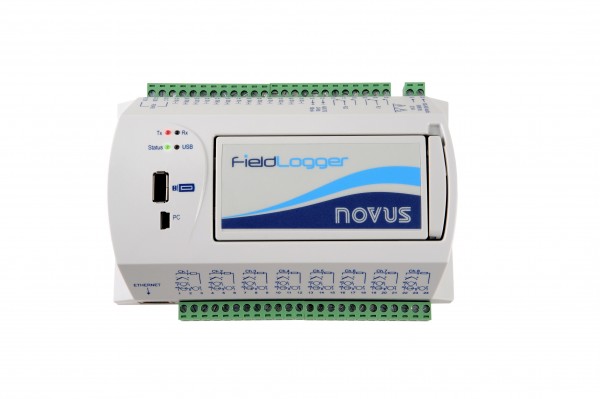

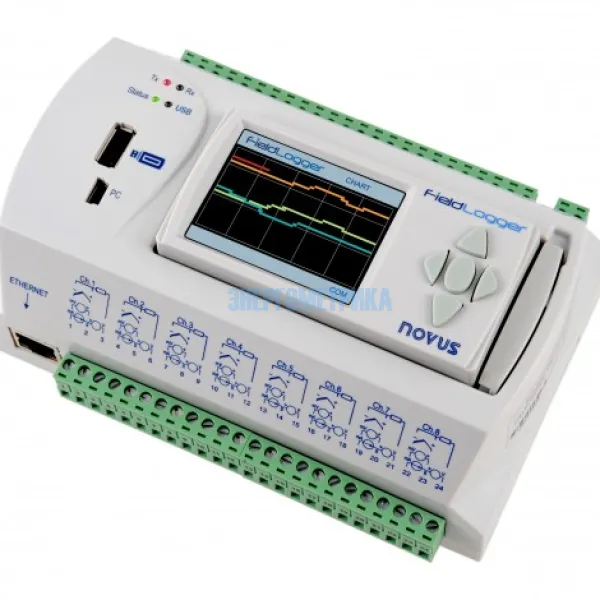

FieldLogger - Электронный регистратор

Техническая документация

• FieldLogger_datasheet_RU.pdf
• FieldLogger_Manual_EN.pdf
• FieldLogger_Catalog_EN.pdf
• fieldloggerconfig_-_1.1.0.zip

Параметры

Питание прибора осуществляется от сети 220 В или 24 В переменного или постоянного тока. Для последующего анализа можно использовать 128 математических канала.

Можно создать 32 аварийные группы, которые могут активировать выходы прибора или рассылку сообщений через E-mail, а также SNMP-сигналы.

Интерфейс RS485 может работать как Modbus RTU Master или Slave. В качестве Мастера, прибор может управлять 64 станциями. Интерфейс 10/100 мБит Ethernet позволяет получить доступ через браузер (HTTP), FTP (клиент и сервер), Email (отправка SMTP, SNMP), а также Modbus TCP.

FieldLogger имеет один порт USB для подключения к компьютеру (конфигурация, мониторинг, выгрузка данных) и один порт USB для подключения Flash-привода для выгрузки данных. Память прибора 512 кБайт, используемая для хранения данных, может быть расширена до 16 GB с помощью SD-карты.

Контрастный, цветной дисплей может подключаться непосредственно к прибору так и удалённо (по RS-485). Удобное и простое программное обеспечение позволяет не только видеть данные в режиме реального времени, но и настраивать прибор, выгружать данные или экспортировать их во внешние программы.

Технические характеристики электронного регистратора FieldLogger.

Входы:

• 8 универсальных аналоговых входов: термопары (J, K, T, N, E, R, S и B), 0-5В, 0-10В, мВ, мА, Pt100 и Pt1000, частота опроса до 1000 раз в секунду, разрешение АЦП и ЦАП — 24 бита
• цифровые входы/выходы с индивидуальным назначением: 2 релейных выхода с перекидным контактом, счётчик импульсов
• удалённые (считывание регистров с Modbus-станций): В качестве Modbus Мастером, прибор может получать данные по 64 удалённым каналам - регистрам удалённых модулей на полевой шине Modbus
• Виртуальные (данные, полученные с помощью математической обработки полученных сигналов): Каждый виртуальный канал - это математическая или логическая операция с данными, полученными по каналам ввода данных. Выход одного виртуального канала можно подать вход другого, формируя таким образом последовательную систему обработки данных.

Аварийные сообщения

• 32 настраиваемых аварийных канала: каждый канал можно сравнивать с уставкой, на возникновение аварийной ситуации возможна следующая реакция:
   - переключение релейного выхода
   - переключение цифрового выхода
   - рассылка сообщений по электронной почте нескольким адресатам
   - отправка аварийного сообщение по протоколу SNMP (SNMP trap)
   - остановка или начало записи данных

Запись данных:

• Память прибора позволяет сохранить 512 000 записей. Можно установить карту формата SD или SDHC для расширения памяти. Возможна запись со 100 каналов. Частоту опроса можно поднять до 1000 записей в секунду. Выгрузка данных возможна на Flash-карту, устройство USB, по каналам RS-485 или Ethernet. С помощью настройки в конфигураторе можно экспортировать данные в форматах XLS, PDF, CSV, RTF, NOVUS SuperView и FieldChart.

Коммуникационные интерфейсы: RS-485 / USB / Ethernet:

•  Порт RS-485: протокол Modbus RTU. Может работать как подчинённая станция (slave) в общей системе диспетчеризации (SCADA-система). Может работать как Мастер. Может управлять удалёнными модулями по Modbus RTU. Может получать данные по 64 внешним каналам.
• Порт USB: имеет 2 независимых порта USB-мини: подключение к компьютеру. Настройка, мониторинг и выгрузка данных. Используется стандартный кабель Mini-B USB (в комплекте). USB-порт компьютера виден как последовательный COM-порт. Связь по протоколу Modbus RTU Стандартный USB: Flash-привод. При подключении флэшки выгрузка данных начинается автоматически. Можно настроить объём данных для выгрузки по периоду сбора (за последние сутки, неделю и так далее).
• Порт Ethernet: Ethernet 10/100. Доступные следующие сервисы и протоколы: DHCP: автоматическая установка сетевых параметров, HTTP: получение сохранённых данных, аварий и текущих показаний каналов, FTP (клиент и сервер): выгрузка сохранённых данных, SNMP: получение данных, хранящихся в FieldLogger через сеть Ethernet, SMTP (клиент): рассылка аварийных сообщений по электронной почте, Modbus TCP: подключение к системе диспетчеризации (SCADA-системе).

Сохранение данных в формате XML, что позволяет оперировать данными во внешних программах, например, использовать их на веб-сайтах. Может работать шлюзом между сетями Modbus TCP и Modbus RTU.

Дисплей FieldLogger HMI:

• Цветной дисплей QVGA 2,4 дюйма
• Размер матрицы 96 x 48 мм
• Отображает текущее значение канала или график изменения параметра
• Отображает статус FieldLogger и аварийную информацию
• Позволяет просматривать и изменять настройки
• Устанавливается на прибор или удалённо через порт RS-485
• Дополнительно: набор для удалённой установки дисплея

Бесплатное программное обеспечение позволяет:

• Выгружать, просматривать и экспортировать данные
• Настраивать работу прибора
• Тестировать подключенное оборудование
• Подключение через USB, RS-485 или Ethernet
• Удобная инсталляция с пошаговыми инструкциями

Вам может быть интересно

PD22 - Электронный регистратор, накопитель данных

Электронный регистратор, накопитель данных PD22 предназначен для телеметрических компьютерных систем как модуль памяти для архивирования данных получаемых от других устройств с помощью интерфейса RS485 (протокол MODBUS RTU).

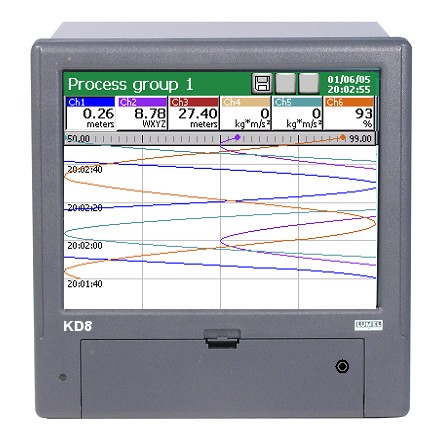

KD8 – Безбумажный регистратор
