ND1 - Электронный регистратор параметров качества электроэнергии
ND1 - Электронный регистратор параметров качества электроэнергии
ND1 - анализатор параметров качества электроэнергии позволяет производить анализ помех в сети.
Дополнив измерительный прибор токовыми клещами с выходным сигналом 5А TTC-CCT, измеритель можно использовать в качестве переносного прибора.

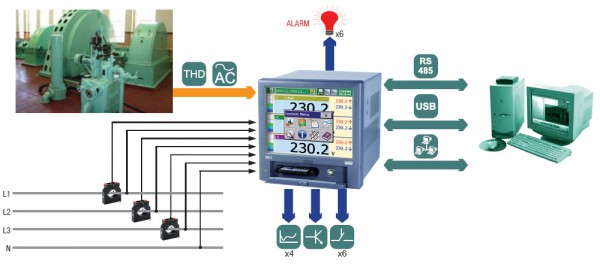

Программируемый цифровой прибор ND1 предназначен для измерения параметров трехфазной 3-х или 4-х проводной сети с симметричной или асимметричной нагрузкой. Электронный регистратор ND1 выполняет функции пяти приборов.
С прибором применяются разъемные трансформаторы тока.
Прибор ND1 позволяет производить контроль и оптимизировать работу силовых электротехнических приборов, систем и промышленных установок.
Электронный регистратор ND1 выполняет функции:
- анализатора параметров трехфазной электросети,
- универсального измерительного преобразователя,
- регистратора измеренных данных,
- веб-сервера (возможность легкого удаленного мониторинга процесса измерений и архивации данных через Интернет-браузер),
- контроллера автоматического управления ключевых параметров электрической энергии.
Техническая документация
- ND1_users_manual_RU.pdf
- ND1_datasheet_EN.pdf
- nd1_users_manual_EN.pdf
- nd1_first_start_EN.pdf
- nd1_modbus_EN.pdf
- nd1setup_install.zip
Параметры
Электронный регистратор ND1 имеет следующие особенности.
Измерения
Измерение и запись свыше 300 параметров качества электроэнергии 3-х фазной сети в соответствии со стандартом EN 60160, в том числе:
- запись провалов и падений напряжения
- фазные напряжения U1, U2, U3 и токи I1, I2, I3,
- межфазные напряжения U12, U23, U31,
- активная мощность в фазе P1, P2, P3,
- реактивная мощность в фазе Q1, Q2, Q3,
- полная мощность в фазе S1, S2, S3,
- коэффициент активной мощности в фазе PF1, PF2, PF3,
- коэффициенты реактивной/активной мощности в фазе tgφ1, tgφ2, tgφ3,
- среднее межфазное напряжение Umf,
- ток в нейтрали и средний трехфазный ток IO, IS,
- 3-х фазные активная, реактивная и полная мощность P,Q,S,
- средние 3-х фазные коэффициенты мощности PF, tgφ,
- частота f и отклонения частоты,
- усредненная за 15-мин интервал активная мощность PAV,
- 3-х фазные активная, реактивная и полная энергия EnP, EnQ, EnS,
- активная, реактивная и полная энергия от внешних счетчиков EnPz, EnQz, EnSz,
- коэффициент гармонических искажений (THD) для фазных токов и напряжений,
- гармоники тока и фазных напряжений (до 51 включительно),
- сохранение минимального и максимального значений.
Запись данных
- Внешняя флеш-память, емкость 4 Гб
- Хранение данных во внутреннем буфере объемом 6 Мб,
- Запись падений и провалов напряжения согласно стандарту EN 50160
- Запись выбранных измеряемых параметров
Пользовательский интерфейс

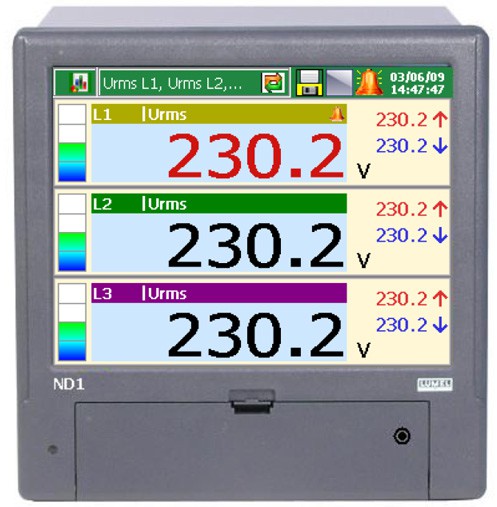

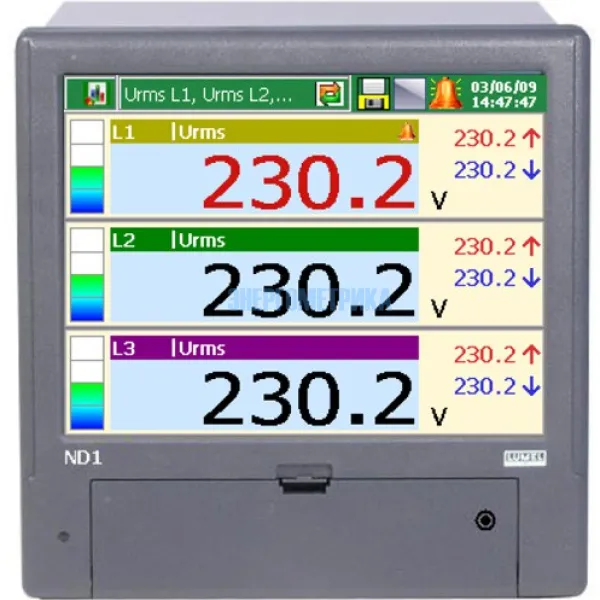

- ЖК TFT экран 5,7”, 320 x 240 пикселей, цветной, с сенсорной панелью
- Класс защиты корпуса (лицевая панель): IP65

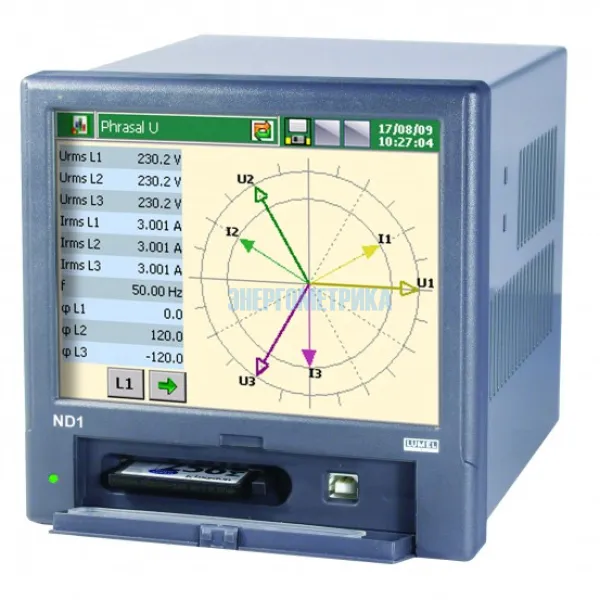

- Отображение на экране: цифровые экраны, аналоговые обзоры, гистограммы, спектры гармоник, векторные диаграммы, статистика, логические входы
- Программирование параметров визуализации (выбор измеряемого параметра и вида его отображения на экране)
- Контекстная подсказка в пользовательском меню конфигурации
Связь
- Ethernet 10 Base-T, Modbus TCP/IP
- USB 1.1
- RS-485 Modbus Slave
Качество электроэнергии является необходимым условием безопасного применения электрооборудования.
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
