PD22 - Электронный регистратор, накопитель данных
PD22 - Электронный регистратор, накопитель данных

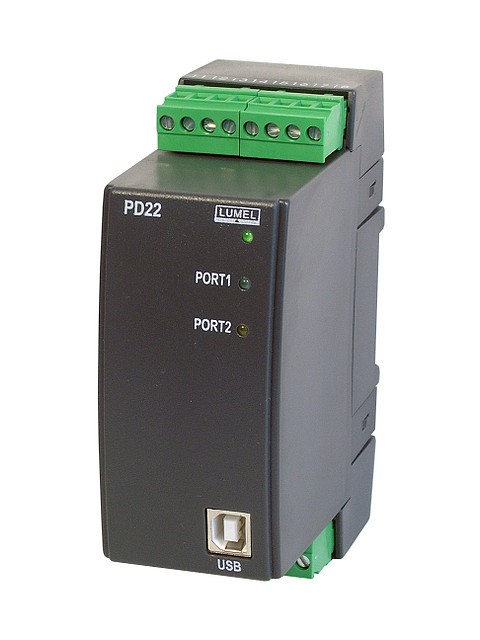

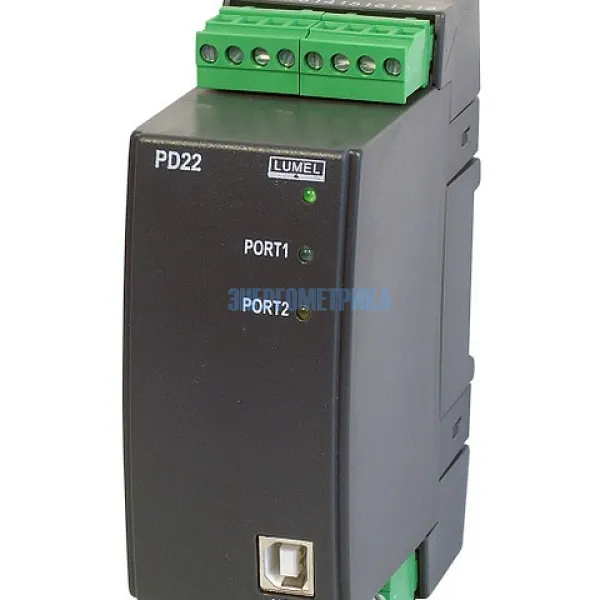

Электронный регистратор, накопитель данных PD22 предназначен для телеметрических компьютерных систем как модуль памяти для архивирования данных получаемых от других устройств с помощью интерфейса RS485 (протокол MODBUS RTU).
Электронный регистратор, накопитель данных PD22 реализует следующие функции:
- считывание значений параметров объекта (макс. 100 параметров),
- архивирование данных с заданной частотой (макс. 390 000 значений),
- архивирование аварийных ситуаций (макс. 44 400 ситуаций),
- обмен данными с ведущим устройством.

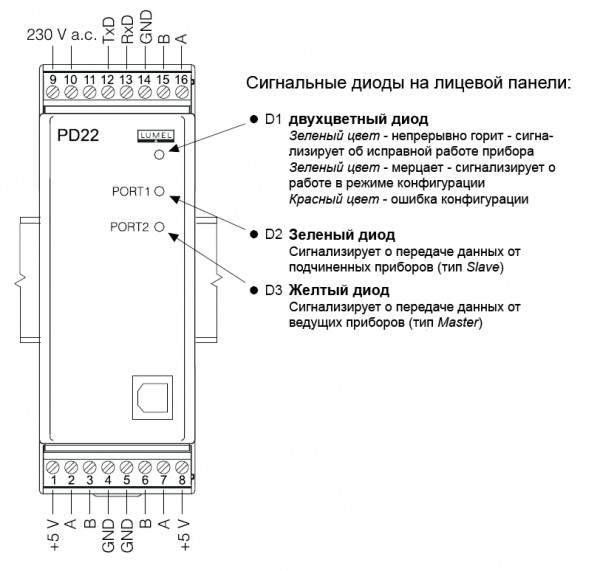

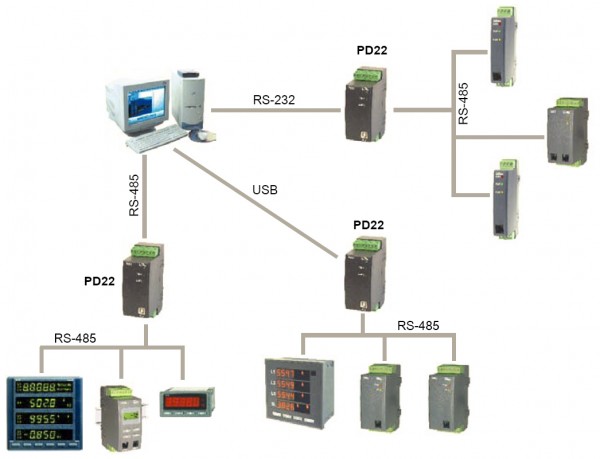

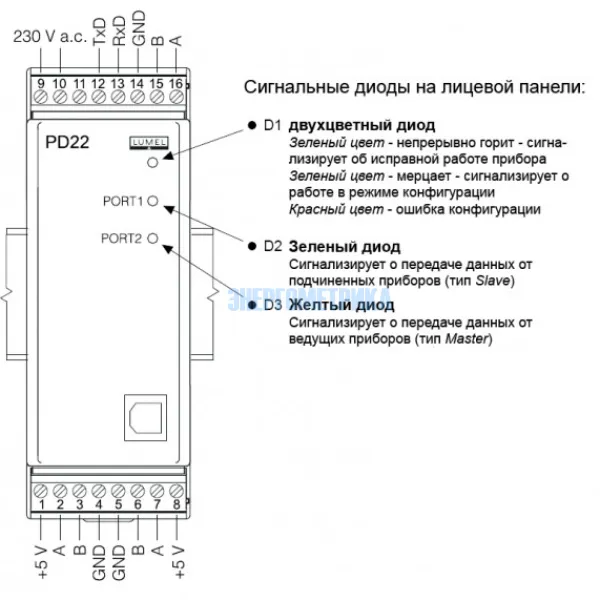

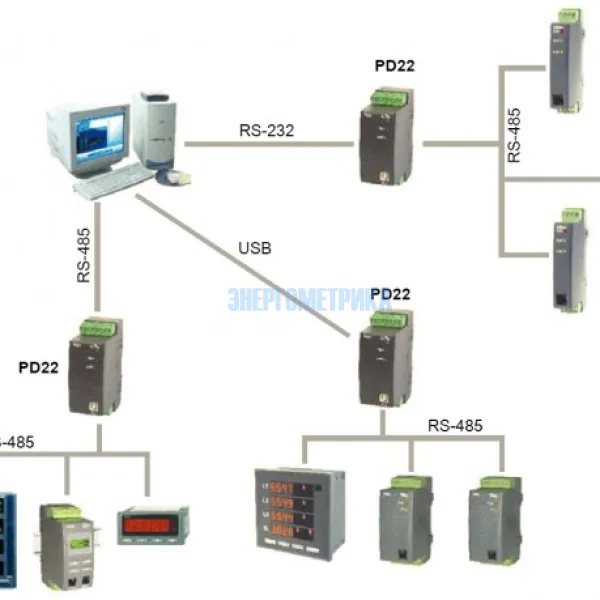

Для передачи данных используются 2 последовательных порта:
- первый порт снабжен двумя интерфейсами RS-485, предназначенными для связи с устройствами на объекте,
- второй порт снабжен интерфейсами USB, RS485 и RS232, предназначенными для связи с управляющей системой (ПК).
Техническая документация
- PD22_Manual_Energometrika_RU.pdf
- PD22Wiz_sm_RU.pdf
- PD22_CDpack.zip
- PD22_datasheet_EN.pdf
- PD22_manual_EN.pdf
- PD22_wiz_sm_EN.pdf
- pd22wizen_setup.zip
- usbdrv_v104.zip
Параметры
Многофункциональные измерительные преобразователи PM130P Plus, PM130EH Plus, анализатор параметров электрической сети N14, P18 - Датчик влажности относительной и окружающей температуры работая совместно в системе с электронным регистратором PD22, позволяют регистрировать все измеряемые параметры с заданным шагом (от 1 сек).
Прибор PD22 поставляется вместе с бесплатным ПО. Пользуясь этой программой можно:
- установить адреса регистров запрашиваемые прибором, тип данных, период опроса и записи в PD22;
- установить параметры передачи данных;
- просмотреть текущие значения архивированных регистров;
- сбросить архив с прибора в форме текстового файла, который потом можно открыть например в программе Excel;
- стереть архив данных в приборе.
В разделе техническая документация можно скачать архив PD22_CDpack.zip ( ПО -английская версия, драйвер, руководство)
Размеры корпуса: 45 x 120 x 100мм
