KD7 – Электронный регистратор параметров
KD7 – Электронный регистратор параметров

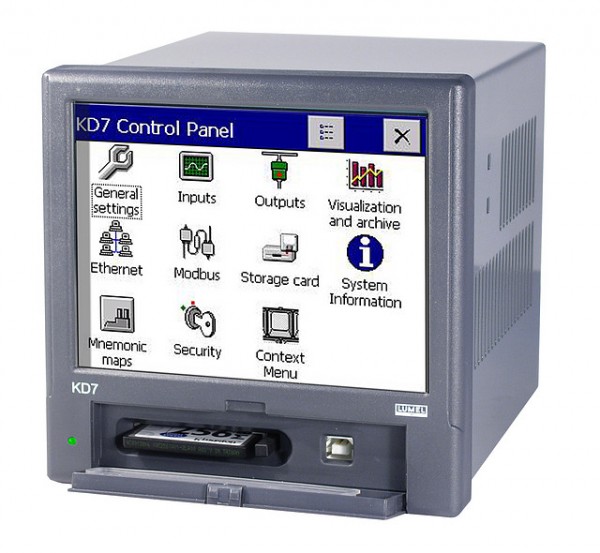

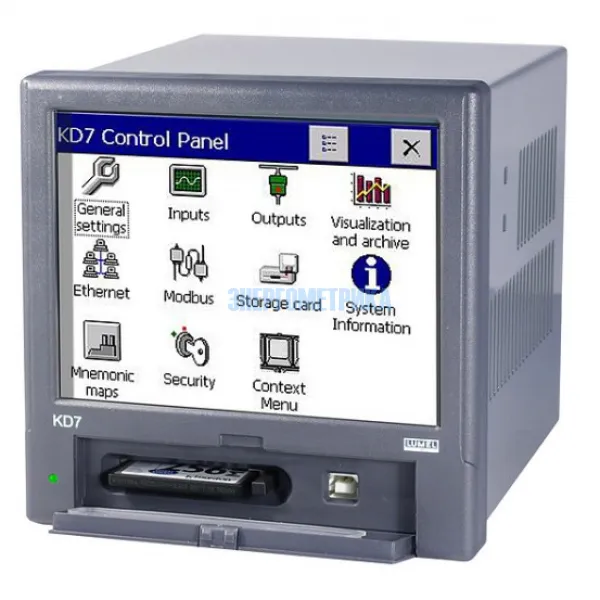

Электронный регистратор параметров - KD7 является одновременно регистратором и концентратором данных (dataloger)
с возможностью текущей архивизации и визуализации данных на цветном экране TouchScreen в любой доступной форме по желанию пользователя.
Регистратор электрических параметров KD7 позволяет работать с 12 входными аналоговыми и 20 параметрами по RS485.

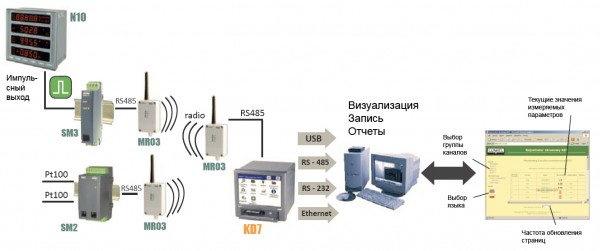

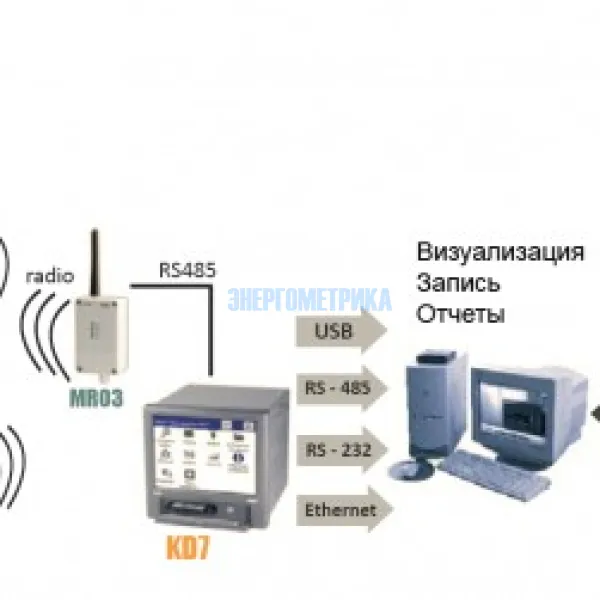

KD7 используется как устройство сбора данных в системах измерения и контроля.
KD7 находит применение в измерении, визуализации и контроле технических параметров обработки в различных областях промышленности, таких как фармация, пищевая промышленность и бумажное производство.
Электронный регистратор KD7 также можно использовать как автономное измерительное и записывающее устройство. KD7 применяется для измерения изменений напряжения, тока, температуры, сопротивления и других величин, преобразующихся в сигнал или электрический параметр. Источником данных измерения могут также быть интерфейсы связи (ETHERNET, RS-485).
Техническая документация
- kd7_setup_install.zip
- kdarchive_install.zip
- kdcheck_install.zip
- kdconnect_install.zip
- KD7_Energometrika_RU.pdf
- kd7_datasheet_1_EN.pdf
- kd7_datasheet_2_EN.pdf
- kd7_datasheet_3_EN.pdf
- kd7_user_manual_EN.pdf
- kd7_modbus_slave_EN.pdf
- kd_archive_program_EN.pdf
Параметры
Настоящий электронный регистратор KD7 может выполнять все действия, применимые к системе измерения: измерение, преобразование и визуализация входных сигналов, а также архивизация данных, сигнализирование и связь с оборудованием. Преобразованные данные измерения хранятся в оперативной памяти и на съемной флэш-карте.
Технические характеристики электронного регистратора KD7:
- Цветной TouchScreen ЖК-экран TFT – 5,7”, 320x240 пикс.,
- Сменная съемная оперативная флэш-память емкостью 1 Гбайт (опция - до 4 Гбайт)
- интерфейс RS232, интерфейс RS485 Modbus Master и Slave, USB 1.1 Device.
- 3, 6 или 12 универсальных аналоговых (U, I, RTD, термопары) измерительных входов,
- 8 или 16 дискретных входов и выходов (реле и OptoMOS),
- 4 или 8 аналоговых выходов,
- визуализация измерений в форме графиков, столбиков, трендов, таблиц,
- коммуникация через Ethernet, WWW-сервер, FTP-сервер, Modbus TCP/IP
- Архивизация данных измерения, передаваемых на самописец с других устройств при помощи интерфейса RS 485 Modbus или Ethernet,
- 32 измерительных канала для передачи данных через доступные порты регистратора,
- Линеаризация сенсорных свойств,
- Программируемые входные сигналы тока, напряжения и сопротивления,
- Программирование параметров записи, например, время сохранения - промежуток времени сохранения данных в памяти, минимальное время сохранения 0,1 сек.
- Программирование экранов и выбор конфигураций экранов,
- Хранение данных в буферной памяти емкостью 8 Мбайт с поддержкой данных (до и после возникновения состояния повреждения)
- Программирование системы функций, отвечающих за преобразование величин измерения в выходные величины, а также системы сигнальных функций, предназначенных для отображения на экране и записи на носителе информации,
- Регулирование набора данных для текущего отображения на экране.
Статья об особенностях применения электронного регистратора KD7 в библиотеке: KD7 – новый взгляд на регистрацию параметров.
Вам может быть интересно

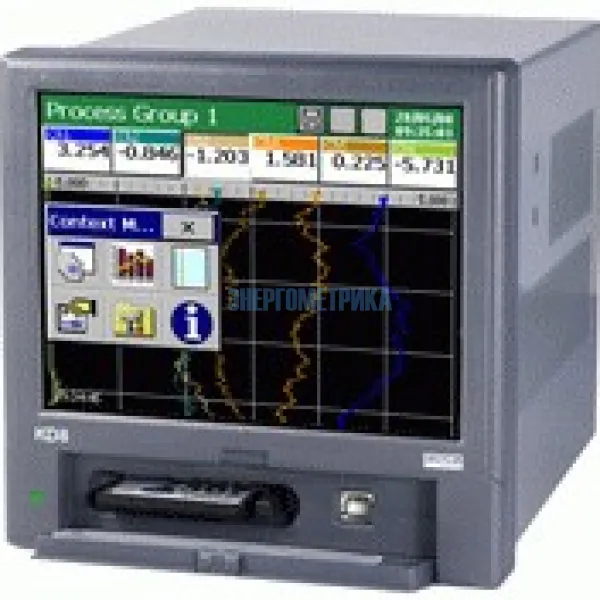

Безбумажный регистратор - KD8, самописец электронный, создан в продолжении удачной модели KD7.
