KD8 – Безбумажный регистратор
KD8 – Безбумажный регистратор

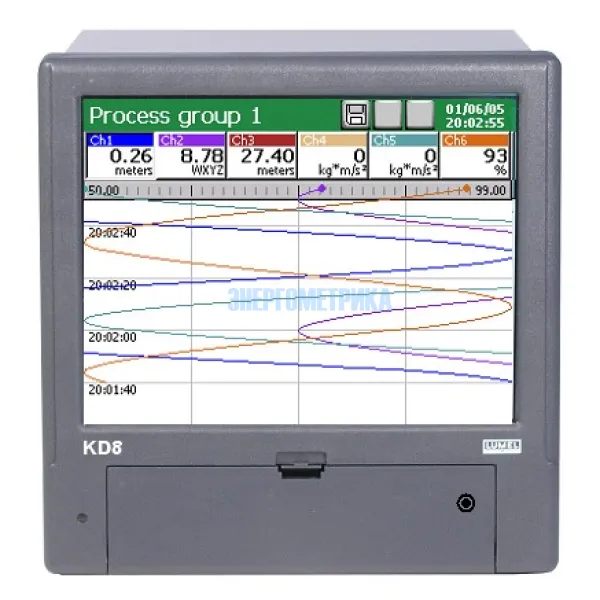

Безбумажный регистратор - KD8, самописец электронный, создан в продолжении удачной модели KD7.
KD8 снабжен ЖКИ экраном, интерфейсами RS485, USB и сменной флеш-картой CompactFlash (до 4Гб) для записи.

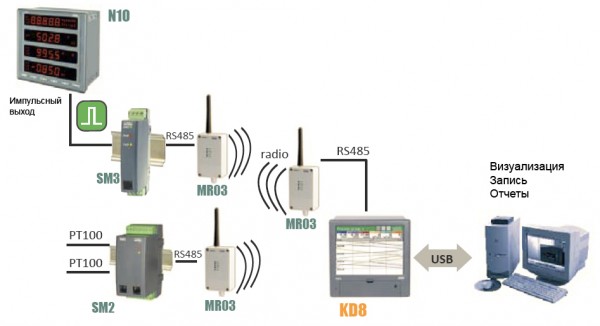

Безбумажный регистратор KD8 предназначен для измерения, визуализации и контроля параметров технологических процессов в различных отраслях промышленности. Электронный самописец может использоваться в качестве станции сбора данных в системах измерения и контроля или как самостоятельное измерительное и записывающее устройство.
Техническая документация
- kd8setup_kdarchive_install.zip
- KD8_datasheet_EN.pdf
- KD8_manual_EN.pdf
- KD_archive_manual_EN.pdf
- KD8_modbus_slave_manual_EN.pdf
Параметры
Основные свойства безбумажного регистратора KD8:
- простое и удобное обслуживание благодаря сенсорному экрану и интерфейсу пользователя основанному на MS Windows ®,
- возможность обмена конфигурационными данными между регистратором и компьютером с помощью интерфейса USB или флеш-карты CompactFlash (до 4Гб),
- интерфейс RS485 (Modbus Slave).
ВХОДЫ и ВЫХОДЫ ПРИБОРА
В зависимости от исполнения регистратор имеет:
- 3 или 6 гальванически развязанных измерительных входов,
- 6 или 12 выходов аварий (2 выхода для каждого измерительного входа),
- 4 или 8 логических входов.
ОТОБРАЖЕНИЕ ДАННЫХ

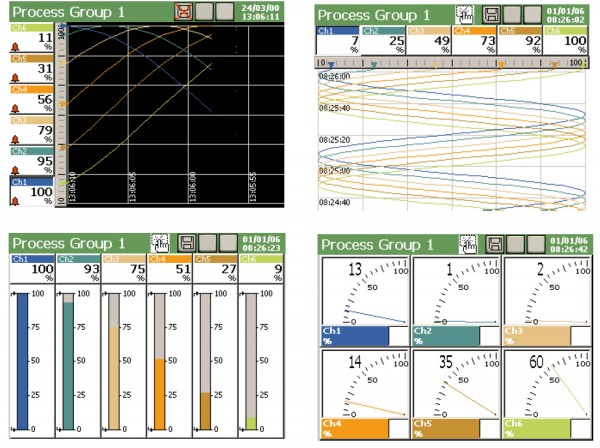

Результаты измерений отображаются в нескольких формах:
- в виде графиков и столбчатых диаграмм,
- в форме цифровых и аналоговых индикаторов,
- в виде статистического свода.
Для каждого канала можно выбрать цвет, имя, диапазон и вид отображения.
ЗАПИСЬ ДАННЫХ
Измеряемые значения архивируются в:
- сменной внешней памяти (флеш-карту CompactFlash (до 4Гб))
- внутренней памяти 6 Мб.
Программное обеспечение для регистратора KD8:
- КД Связь - программа предназначена для связи между компьютером и регистратором с помощью интерфейса USB (копирование файлов с и на флэш-карту, удаление файлов на флэш-карте), (kdconnect_install.exe)
- KD8 Setup - программа работающая как имитатор регистратора KD8 и позволяющая подготовить или проверить файл конфигурации для регистратора на компьютере, (kd8setup_install.exe)
- КД проверки - программа предназначена для проверки цифровой подписи архивных файлов в текстовом формате, (kdcheck_install.exe)
- КД Архив - программа предназначена для визуализации, анализа и распечатки архивных файлов в бинарном формате. (kdarchive_install.exe)
Размеры корпуса: 144 х 144 х 155 мм
