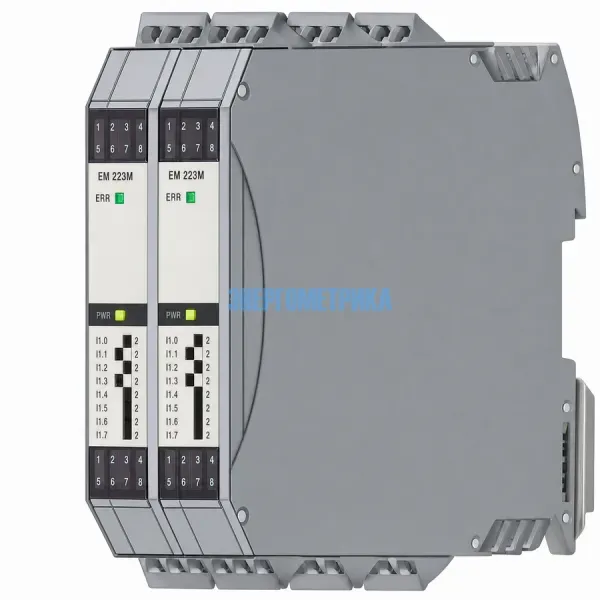

EnergoM-M711/730 - Модуль ввода-вывода сигнала температуры
EnergoM-M711/730 - Модуль ввода-вывода сигнала температуры
Модуль аналогового выхода EnergoM-M711/730 обеспечивает изоляцию между входом сигнала температуры, аналоговым выходом, питанием и сетевыми цепями.
Поддержка протокола RS-485 Modbus RTU, может работать как независимый изолятор сигнала со связью. Несколько модулей серии M объединяются с EnergoM-MWG1 для создания системы удаленного ввода-вывода данных.
Техническая документация
Параметры
| Технические характеристики модуля ввода-вывода сигнала температуры EnergoM-M711/730 | |
| Питание | 15 ~ 30 В постоянного тока или 10 ~ 24 В переменного тока |
| Потребляемая мощность | EnergoM-M711≦2,5 Вт, EnergoM-M730 ≦ 2 Вт |
| Допустимый диапазон входного сигнала и (точность) | TC: K / E / S / B / R / J / T / N (≤ 1C°) RTD: PT100/PT200/PT500/PT1000/Cu50 (≤ 0.2C°) Сопротивление: 0 ~400Ω 0 ~4000Ω (≤ 0.05% F.S.) мВ: +80 мВ (≤ +10uV) Напряжение: 0 ~ 1 В постоянного тока (≤ +10 мВ) |
| Входное сопротивление | 10 мОм |
| Входные каналы | EnergoM-M711*1, EnergoM-M730*3 |
| Выходные каналы | EnergoM-M711*1, EnergoM-M730 нет |
| Время отклика | < 400 мс |
| Нулевой дрейф | Автоматическая калибровка |
| Диапазон выходного сигнала | EnergoM-M711: 4...20mA *1, EnergoM-M730 отсутствует |
| Разрешение A/D | 24 бит |
| Изоляционный резистор | >100 мОм / 500 В между входом/выходом |
| Прочность изоляции | Переменный ток 1500 В 1 мин между всеми клеммами |
| Рабочая температура | -10~70 C |
| Температура окружающей среды и влажность | -40 ~ 85 C / ≦95% относительной влажности |
| Размеры | 113 X 109 X 17,5 мм |
| Способ подключения клемм | Винтовое крепление, AWG #26-12 |
| Стандарт | EN61326 : 1997+A1: 1998+A2: 2001+A3: 2003 |
| Светодиодный индикатор | Обычно подсветка указывает на подачу питания и нормальную работу, мигание указывает на то, что осуществляется цифровая связь |
