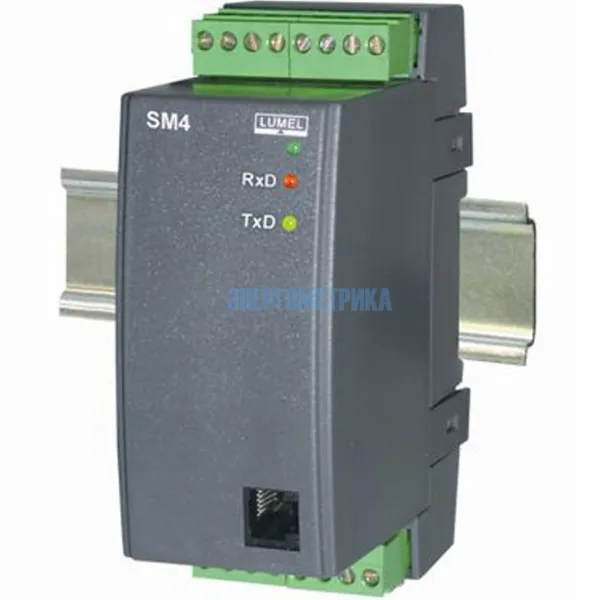

SM4 - Модуль логических дискретных выходов с RS-485
SM4 - Модуль логических дискретных выходов с RS-485
Модуль логических дискретных выходов SM4 производства LUMEL предназначен для управления простыми исполнительными устройствами с помощью установки определенных логических состояний выходов, полученных от ведущего устройства через интерфейс RS-485.
Модуль имеет 8 или 4 выхода (в зависимости от исполнения) и интерфейс RS-485 с протоколом MODBUS RTU и ASCII.
Технические характеристики:
- 8 выходов с открытым коллектором или 4 релейных выхода;
- интерфейс RS-485 с протоколом передачи данных MODBUS RTU и ASCII для работы в компьютерных системах с визуализацией передачи данных, а также состояния выходов с помощью светодиодов, находящихся на передней панели модуля
- свободно устанавливаемая скорость передачи данных 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/сек.; логические уровни - "0" - 0...3В, "1" - 3,5...24В
- разъем RJ для программатора на передней панели модуля (TTL)
- размеры корпуса: 45 x 120 x 100мм
Техническая документация
